Единая система контроля за топливом

ПАК Garvex

С этого момента Вам больше не нужно вручную:

контролировать запас топлива

формировать отчеты

устанавливать лимиты на заправки

ПАК Десктоп ПАК Мобильный

Веб-приложение скачивание не требуется

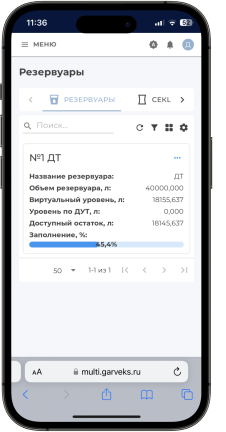

Что такое ПАК?

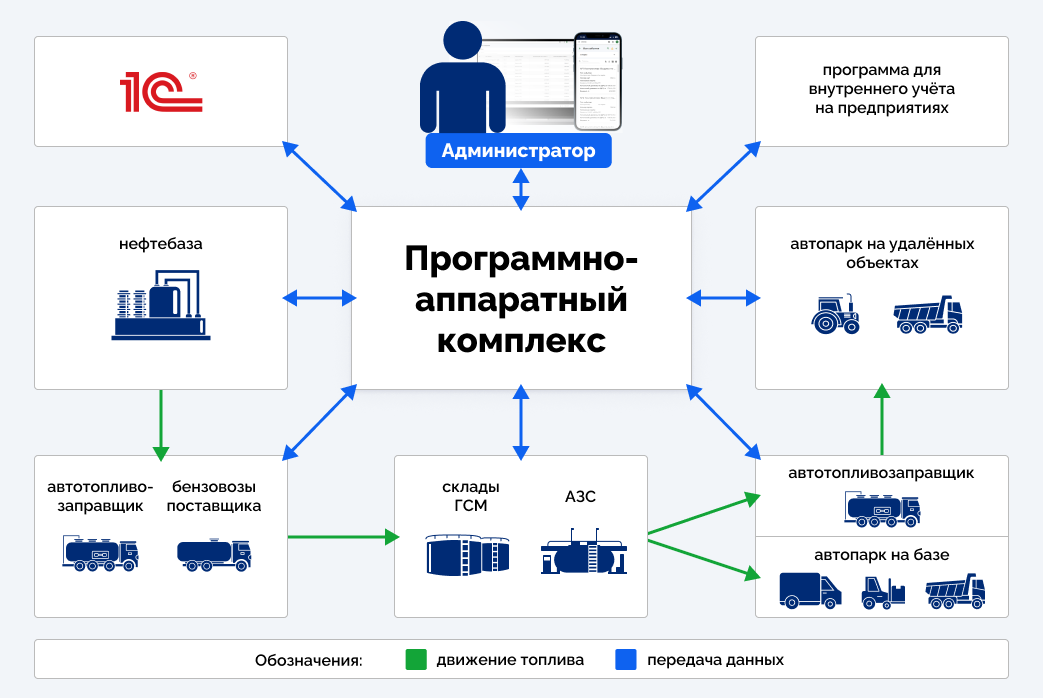

«ПАК» - это программно-аппаратный комплекс, состоящий из облачного сервиса «АЗС-Онлайн», который позволяет одновременно взаимодействовать со всем подключенным к нему оборудованием через контроллер «КВОТА».

Программное обеспечение собирает все данные с оборудования в режиме реального времени, хранит, обрабатывает и передает на контроллеры настройки и прочие данные.

Вход в «АЗС-Онлайн»
ПАК

Функции ПАК Garvex

ПАК 1 функция Мобильная ПАК 1 функция
ПАК 2 функция Мобильная ПАК 2 функция
ПАК 3 функция Мобильная ПАК 3 функция
ПАК 4 функция Мобильная ПАК 4 функция
ПАК 4 функция Мобильная ПАК 4 функция

Как подключить?

ПАК

4 шага для начала работы

Запрос Мы подбираем для Вас индивидуальное решение исходя из Ваших требований

Монтаж Устанавливаем на Ваши АЗС специальное оборудование для сбора данных

Настройка Настраиваем систему под Ваши задачи и за 30 минут обучаем работе в ней Ваших сотрудников

Эксплуатация Вы начинаете получать данные в режиме онлайн на компьютер, планшет или телефон

Преимущества ПАК Garvex

Производство

Точность

Сравнение количества топлива, выданного с ТРК и залитого в бак транспортного средства

Дилеры

Контроль

Идентификация пользователей по виртуальным и физическим картам

12 лет на рынке

Лёгкая интеграция

Интеграция с 1С и прочими ПО компании

Квалифицированный персонал

Удобство

Доступ к сервису из любой точки мира и с любого стройства

Лояльность к клиентам

Удобное управление

Возможность удаленного запуска ТРК для выдачи топлива с правом доступа

Круглосуточная поддержка

Доступность из любой точки мира

Удаленная установка лимитов на ТРК.

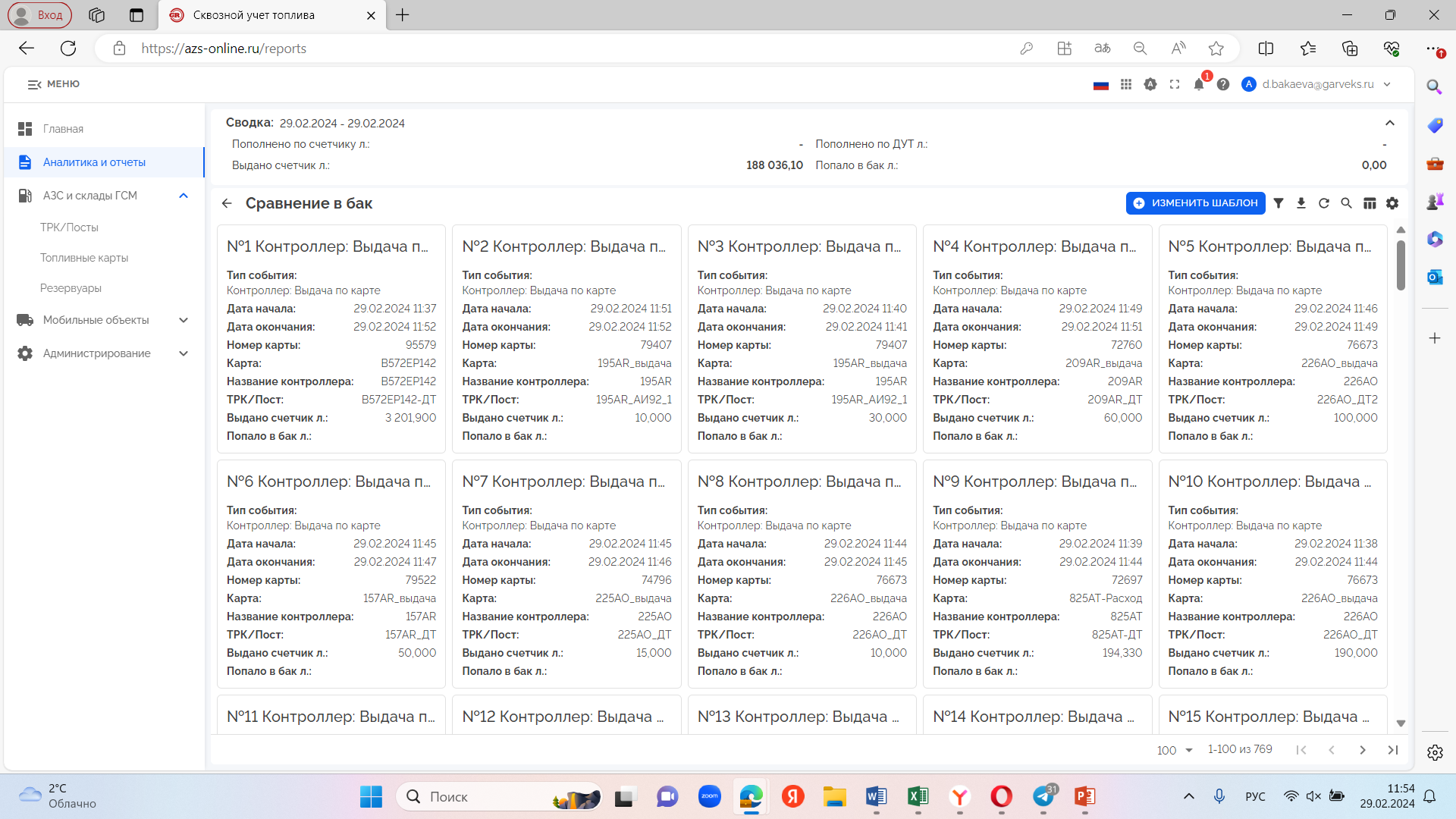

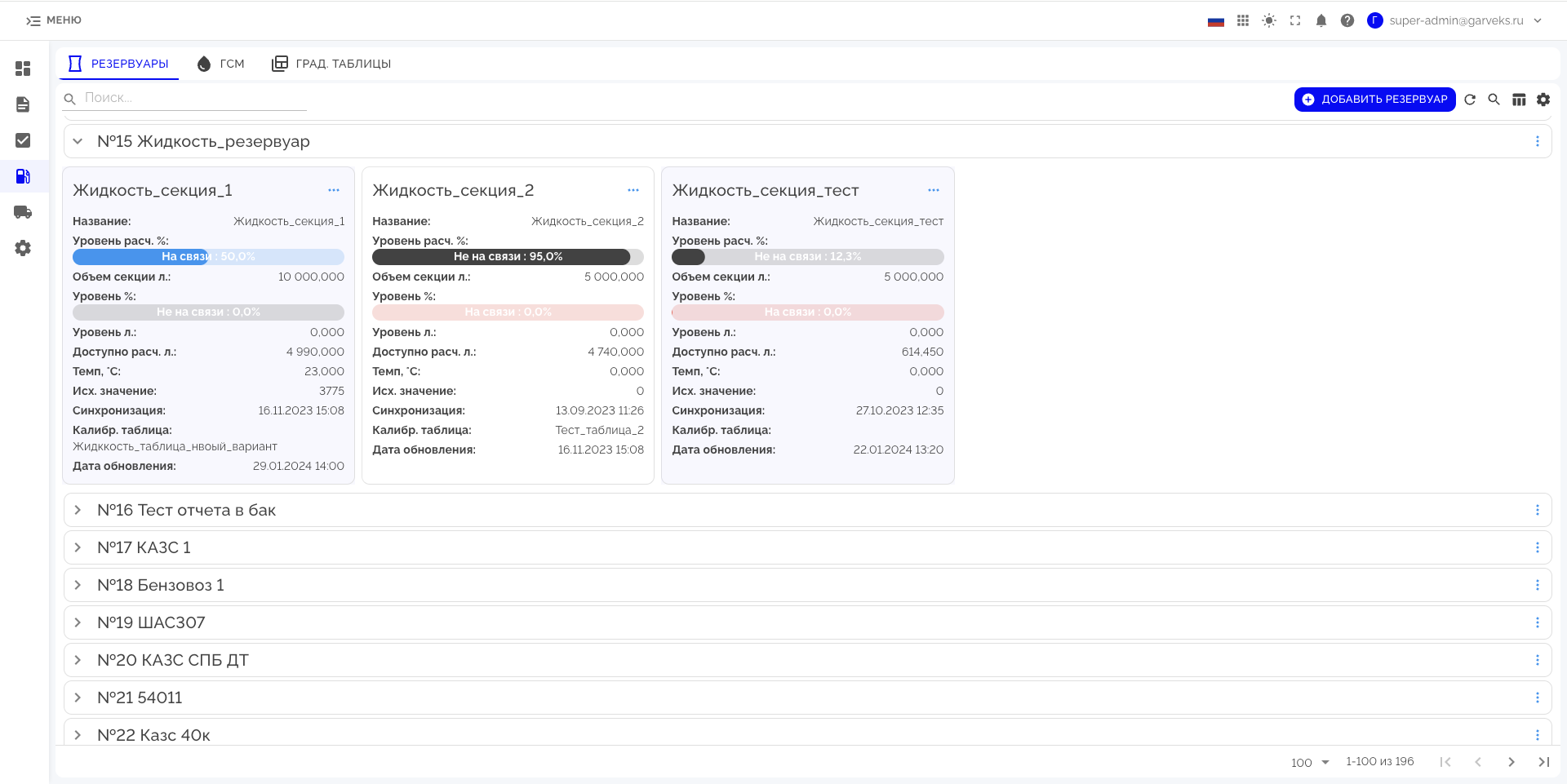

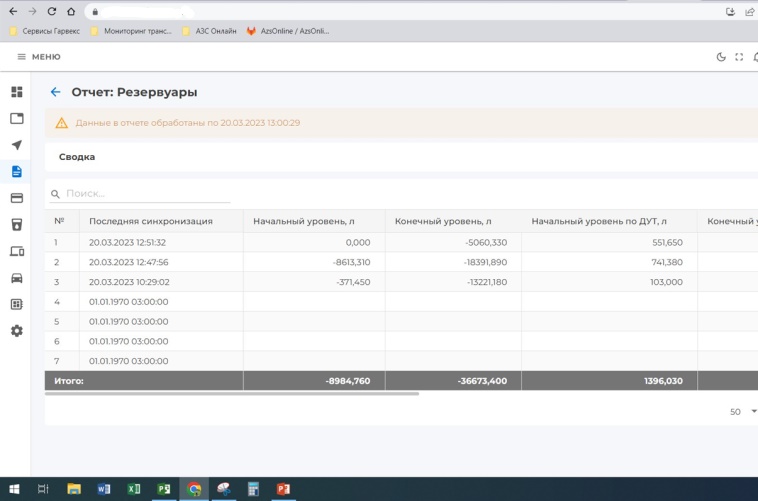

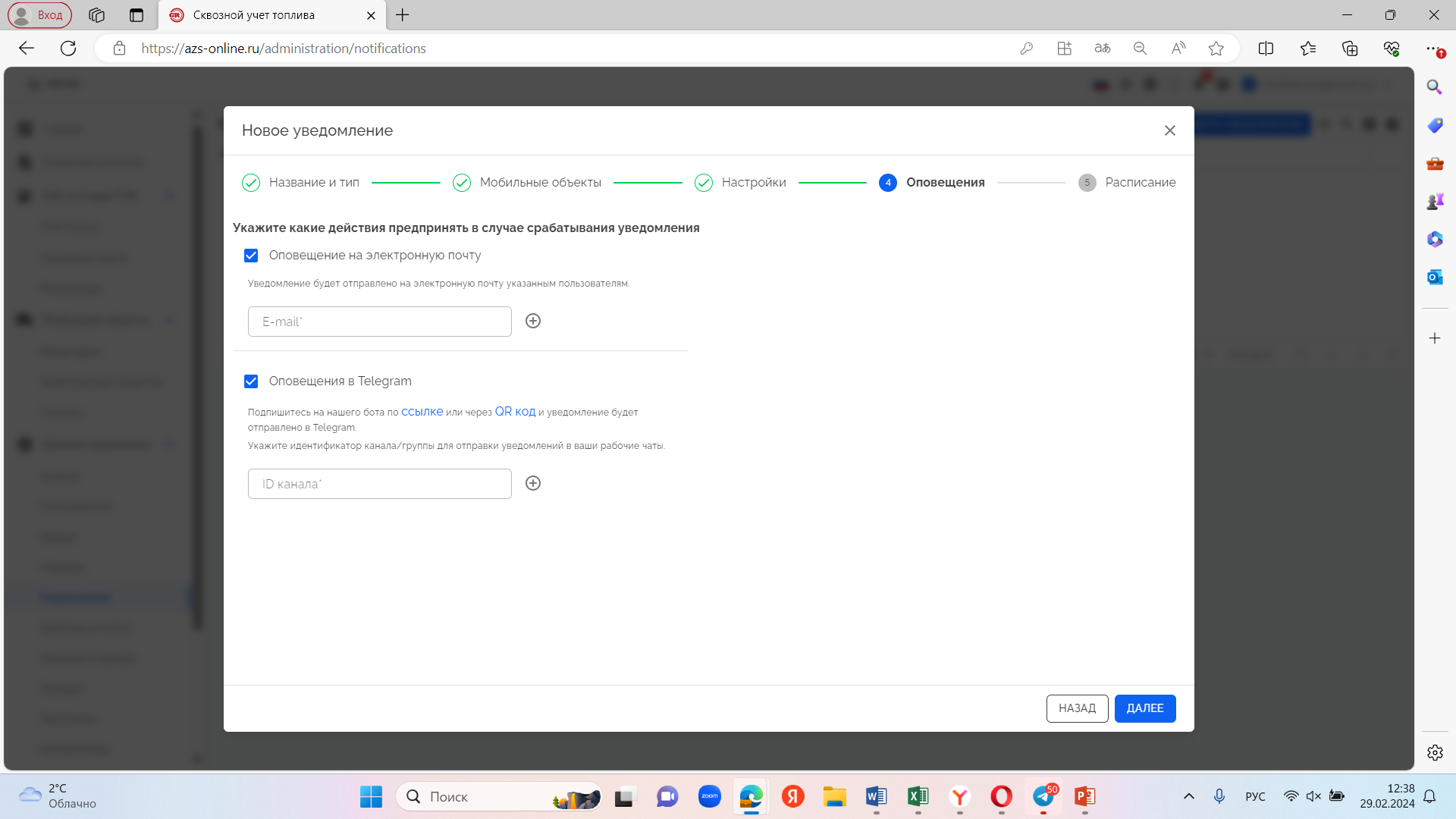

Как выглядит интерфейс

Руководство пользователя Гарвекс «АЗС-Онлайн»

1.1. Создание учетной записи администратора

Для создания учетной записи администратора необходимо:

  • перед использованием сервиса Гарвекс «АЗС-Онлайн» необходимо ознакомиться с Лицензионным соглашением (Лицензионное соглашение направляется менеджерами компании по запросу клиента);
  • стать клиентом Гарвекс «АЗС-Онлайн»;
  • приобрести контроллер Гарвекс «КВОТА»;
  • получить и заполнить анкету для создания аккаунта в веб-сервисе ПАК.

  • Для регистрации контроллера в аккаунте необходимо сообщить менеджеру серийный номер контроллера и № сим карты (если она входит в комплект поставки), которая входит в комплект поставки.

    1.2. Настройка личного кабинета

    Выберите необходимые для Вас настройки и сохраните их, нажав кнопку «Сохранить настройки» (см. рис.1).


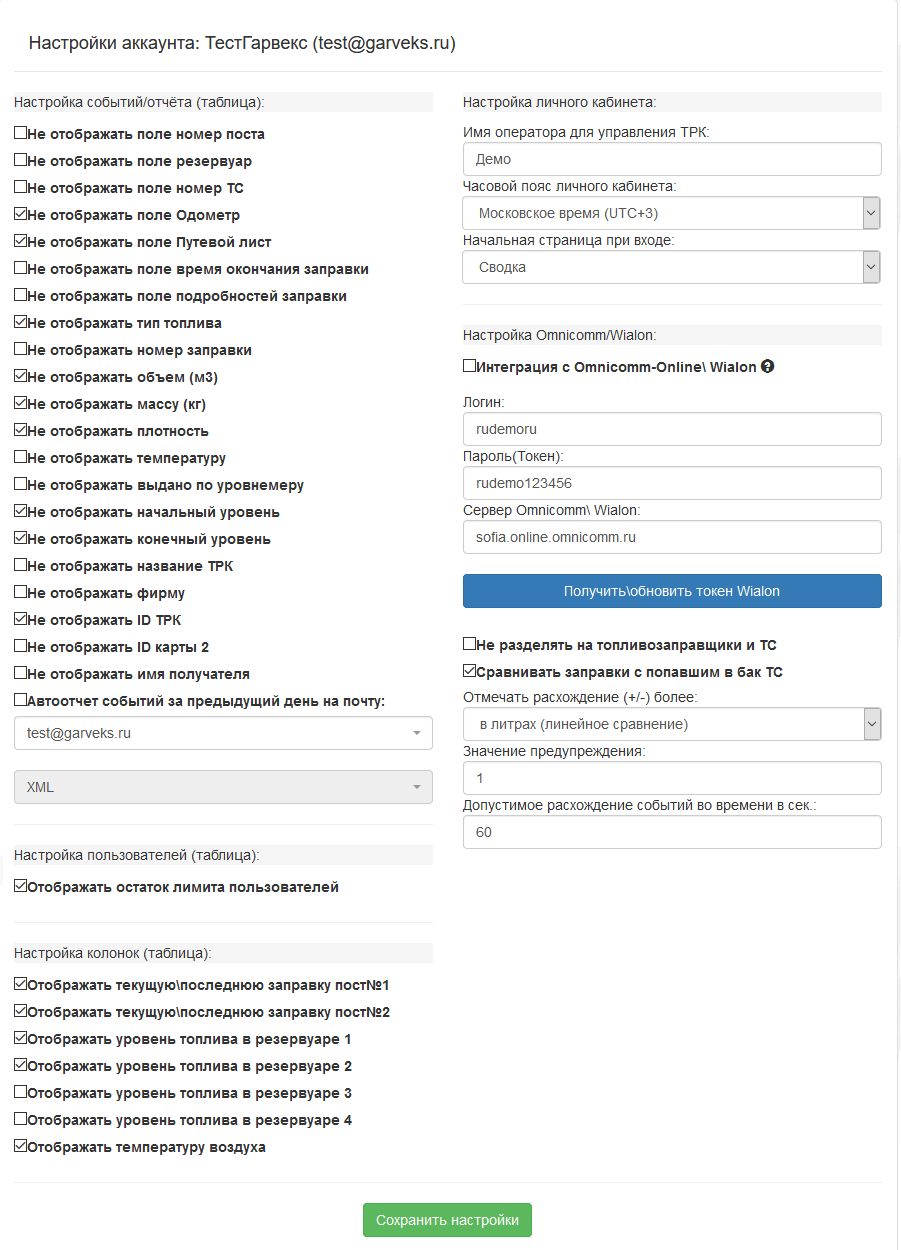

    рис.1

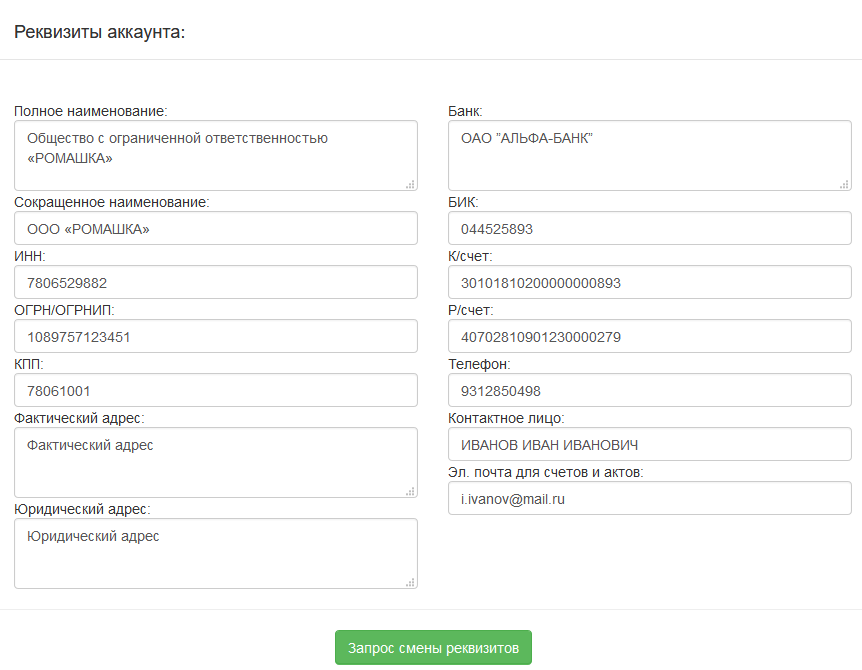

    В настройках аккаунта имеется поле с реквизитами, которые можно менять по необходимости (см. рис.1.1).


    рис.1.1
    С 01.12.2020 г. изменились условия смены данных об организации. Замененные пользователем реквизиты («Запрос смены реквизитов») проходят обязательную проверку модераторами ПАК.

    1. Создать фирму п. 3;
    2. Создать получателя п. 4.1;
    3. Создать резервуар п. 5.1, при первичном подключении резервуара необходимо его «пополнить» – п. 5.1.2, а не «корректировать»;
    4. Сделать доп. настройки по необходимости;
    5. Настройка лимитов получателей/фирмы, ТРК, резервуара/уровнемера, при необходимости добавить оператора п. 4.3.

    Под «Фирмой» подразумевается группа, в которую включены получатели ГМС. Это может быть «Склад», «Производство» или место установки для выдачи топлива «Славянка», «Ромашка» и т.д. В каждую «Фирму/группу» могут входить как все получатели ГСМ/Водители /ТС, так и отдельно настроенные группы получателей.

    3.1. СОЗДАНИЕ ФИРМЫ

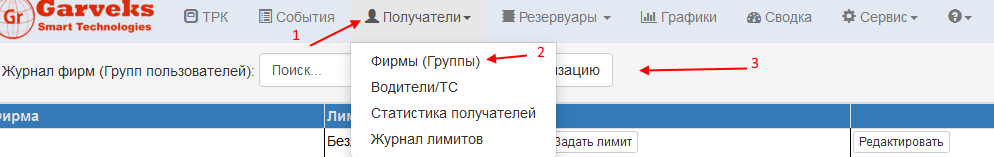

    Создать фирму – «Получатели – Фирмы (Группы) – «Добавить организацию» (см.рис.2).


    Рис.2

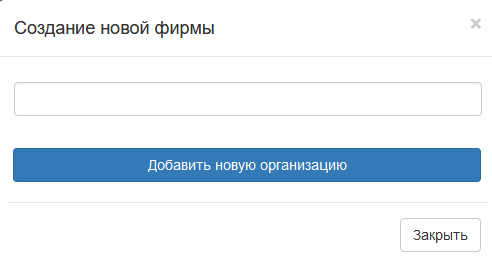

    Введите название фирмы и нажмите кнопку «Добавить новую организацию» (см. рис.3).


    Рис.3

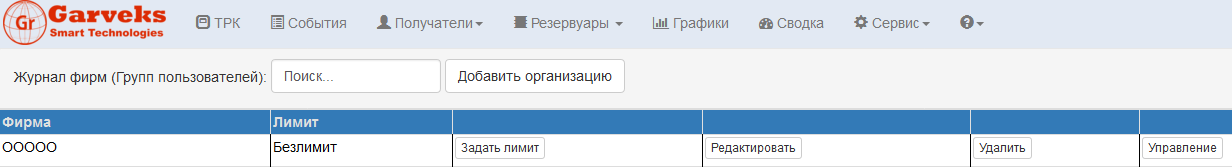

    После создания фирмы администратор/ оператор, может задавать лимиты (на фирму*), редактировать*, удалять*, кнопка «Управление» доступна только администратору (см.рис.4). *- (при наличии прав)


    Рис.4
    Пункт 6 – «Задать лимиты» – позволяет задавать лимиты на «Фирму». Каждому пользователю выбранной фирмы можно задать свой лимит. Для использования лимита на фирму запретите доступ “Оператора” к “Лимитам” в опциях доступа.

  • Колонки с версией ПО 3.0 не поддерживают функцию лимитов.
  • Кнопка «Редактировать» – позволяет редактировать название фирмы.
  • Кнопка «Удалить» – удаляет фирму.

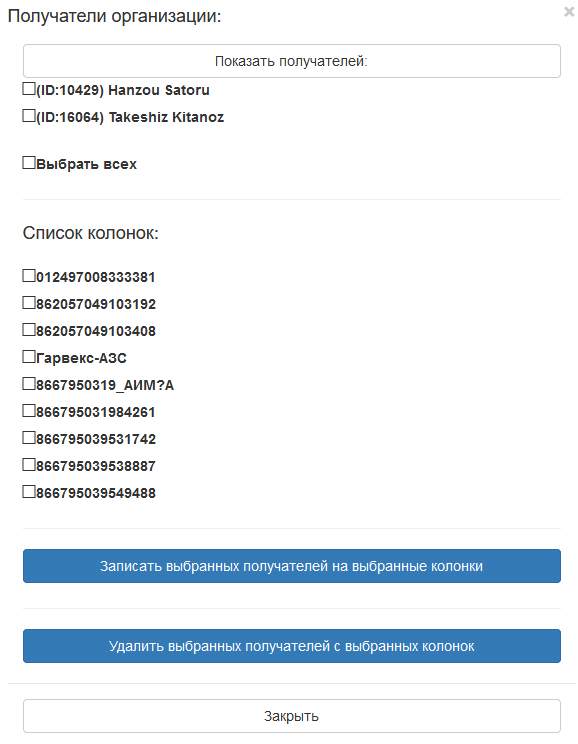

  • Кнопка «Управление» – выводит диалоговое окно, где отображены получатели ГСМ и список колонок, которых, в свою очередь, можно записать и удалить с выбранных колонок (см. рис.5).

  • Рис.5
    В появившейся форме можно выбрать получателя (всех получателей), а также записывать или удалять выбранных получателей с выбранных колонок.

    Получатель → Водители/ТС – Список пользователей (см.рис.6).


    Рис.6

    4.1. СОЗДАТЬ ПОЛУЧАТЕЛЯ

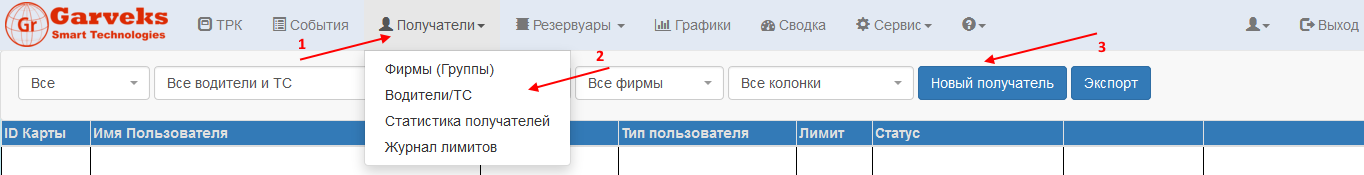

    Создать получателя ГСМ – «Получатели» → «Водители/ТС» (Список пользователей) – «Новый получатель» (см.рис.7).


    Рис.7

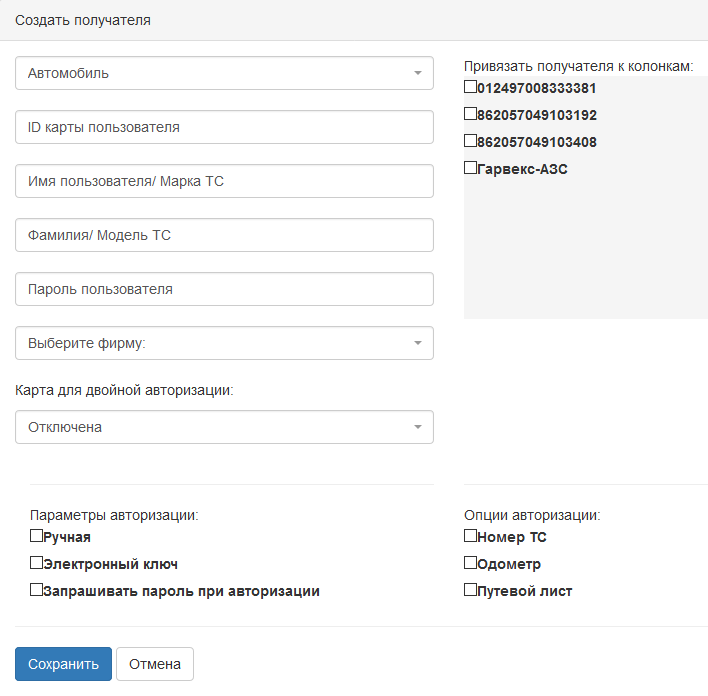

    Заполните появившуюся форму (см. рис.8).


    Рис.8
    Основные параметры

  • Тип пользователя – автомобиль/водитель;

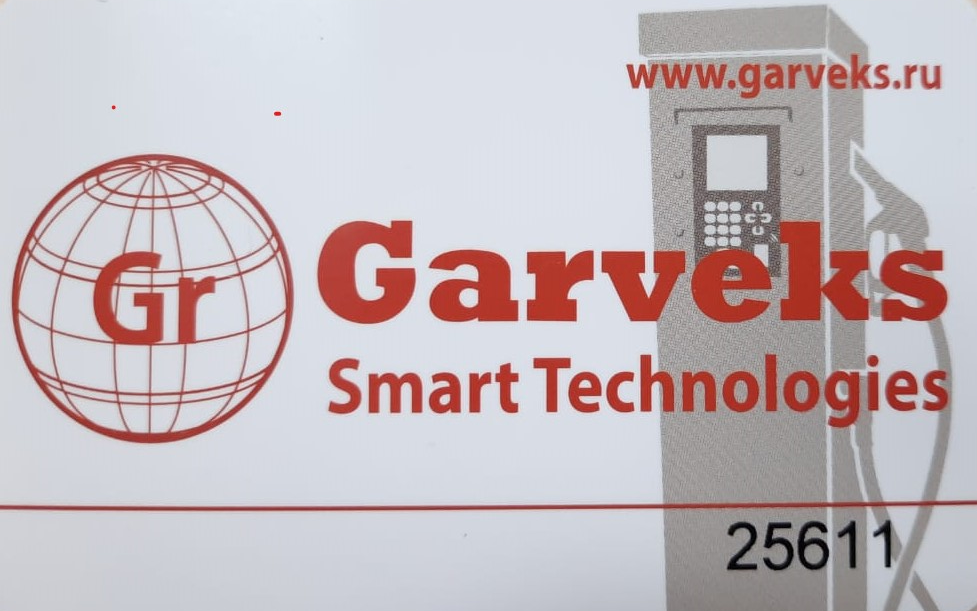

  • ID карты пользователя – ввести номер идентификационной карточки 25611* (см. рис.9);

  • Рис.9

  • Имя пользователя/Марка ТС – ФИО, Модель или номер ТС;
  • Фамилия/Модель ТС – ФИО, Модель или номер ТС;
  • Пароль пользователя – любой пароль от 1 до 6 знаков (первая цифра не может быть 0 (нулем));
  • Фирма – наименование фирмы (если поле доступно для редактирования).
  • Привязка пользователя к колонкам
    Выбрать доступные пользователю колонки для заправки (минимум одна доступная колонка).
    Параметры авторизации
  • «Ручная» – авторизация по паролю и ID карте (вводится вручную на контроллере);
  • «Электронный ключ» – авторизация по идентификационной карте (рис.9);
  • «Запрашивать пароль» при авторизации – один из вариантов двойной идентификации (ввод пароля после авторизации по идентификационной карте).
  • Опции авторизации
    Дополнительный ввод параметров перед заправкой из предложенных вариантов (необязательно, возможен выбор всех трех опций).
  • Номер ТС
  • Одометр
  • Путевой лист

  • Авторизация по двум картам
    Для привязки второй карты необходимо выбрать из меню «двойная авторизация» необходимую карту пользователя.
    Сначала подносится одна из двух карт, после этого прибор запросит поднести карту, к которой привязана вторая карта или ввести ее номер, лимит выбирается в зависимости от настройки этой третьей карты. Также в этом меню можно настроить, какие поля первой карты будут заменены на поля карты подтверждения.
    В событиях такие заправки можно отобрать через расширенный фильтр, выбрав “Заправки с двойной авторизацией”.
    Если отключить у этой третьей карты авторизацию, то заправляться по ней будет нельзя, и она будет работать только в паре с назначенными картами. только в паре с назначенными картами. ВАЖНО! В момент создания получателя установить опцию авторизации «электронный ключ», остальные опции такие как парольная защита при электронной авторизации, данные Номера/ТС, данные одометра, номер путевого листа — можно устанавливать при желании.

    4.2. Редактирование получателя ГСМ

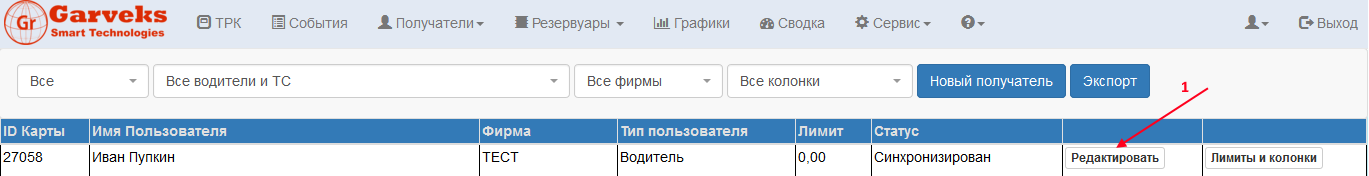

    Получатели → Водитель/ТС→ Таблица (правый столбец), кнопка «Редактировать». Позволяет вносить изменения в карточку получателя ГМС (см.рис.10).


    Рис.10
    Получатели → Водитель/ТС→ Таблица (правый столбец), кнопка «Лимиты» (см. рис.11).


    Рис.11

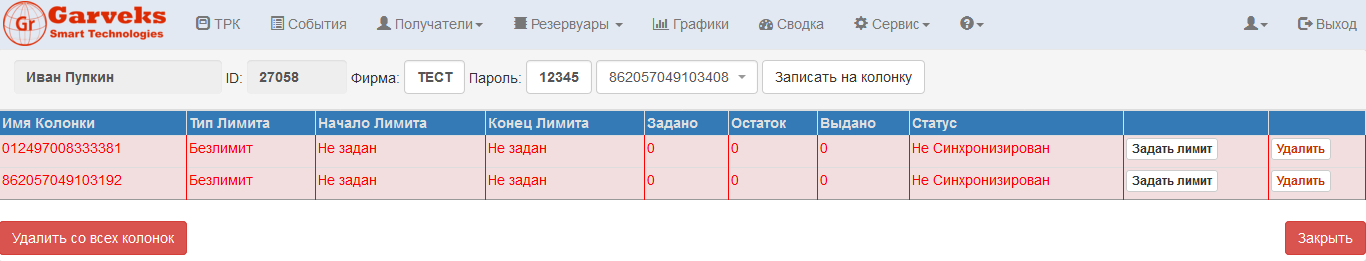

    Кнопка «Лимиты и колонки» – выводит информацию о получателе ГСМ. Если есть необходимость добавить пользователя на колонку, то выберите необходимую колонку из списка с нужным наименованием и нажмите кнопку «Записать на колонку». Также получателю ГСМ можно задать лимит, удалить или удалить пользователя со всех колонок (см. рис 12).


    Рис.12
    Кнопка «Задать лимит» – см. п.6 «Лимиты».
    Кнопка «Удалить» – позволяет удалить безвозвратно пользователя с одной из колонок.
    Кнопка «Удалить со всех колонок» – позволяет удалить пользователя сразу со всех колонок.

    4.3. СОЗДАНИЕ ОПЕРАТОРА

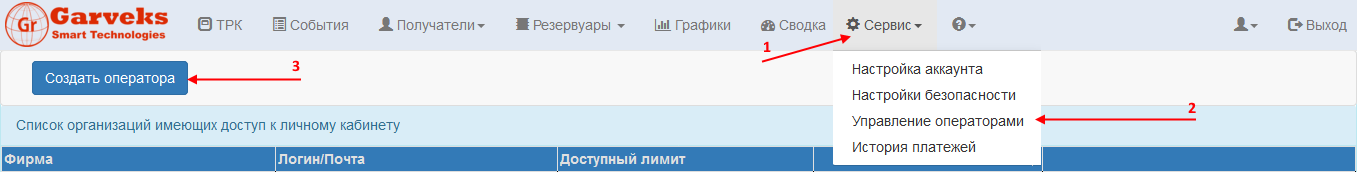

    Создать оператора можно следующим образом, «Сервис» – «Управление операторами» – «Создать оператора» (см. рис. 13).


    Рис.13

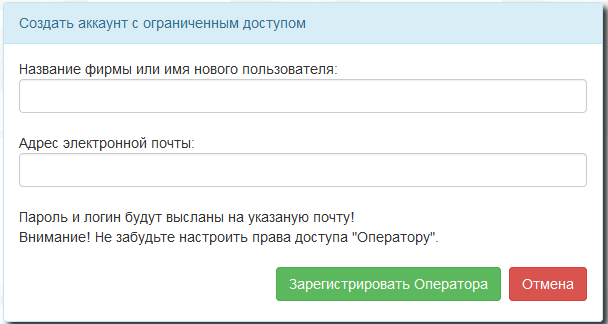

    После нажатия кнопки «Создать оператора» появится диалоговое окно с формой для заполнения (см. рис.14).


    Рис.14
    В появившейся форме заполните пустые строки. Название фирмы или полное имя пользователя не должно превышать 17 символов/знаков. Проверьте введенный адрес (правильно ли он введен), так как на данный адрес электронной почты будет направлено письмо с логином и паролем от личного кабинета оператора в сервисе Гарвекс «АЗС-Онлайн». После того, как Вы удостоверились в правильности введенной информации в форме, можно нажать кнопку «Зарегистрировать Оператора».
    4.3.1. Настройка прав доступа оператора

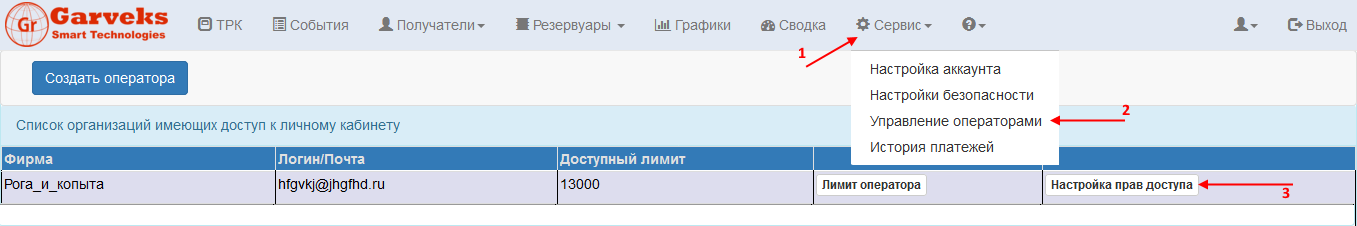

    Для настройки прав доступа необходимо перейти по следующему пути: «Сервис» – «Управление операторами», далее нажать кнопку «Настройка прав доступа» (см. рис.15).


    Рис.15
    Нажав кнопку «Настройка прав доступа» появится меню настроек оператора (см. рис. 16).


    Рис.16
    В появившемся меню «Настройки прав доступа» Администратор может установить следующие параметры:

  • «Имеет доступ к колонкам» – предоставляет доступ к выбранным колонкам с учетом ограничений, настроенных в опциях доступа. Нужно выбрать колонку(и) из имеющегося списка колонок, нажав кнопку «Добавить»;
  • «Имеет доступ к резервуарам» – предоставляет доступ к выбранным резервуарам. Нужно выбрать резервуар(ы) из имеющегося списка резервуаров, нажав кнопку «Добавить»;
  • «Имеет доступ к фирмам» – предоставляет доступ к выбранным Фирмам/Группам. Нужно выбрать Фирму/Группу(ы) из имеющегося списка Фирм/групп, нажав кнопку «Добавить»;
  • «Доступ к настройке колонок».
  • Администратор настраивает доступ оператору:

  • – доступ к настройке колонок может быть «Только просмотр», «Настройка», «Управление», «Полный доступ», соответственно, разрешает/запрещает доступ к настройке колонки (не влияет на отображение колонок в списке);
  • – доступ к фирмам может быть «Только просмотр», «Полный доступ», ограничение просмотра событий пользователей выбранной фирмы (ко всем пользователям, созданным с привязанной фирмой, будет автоматически задано название выбранной фирмы);
  • – доступ к резервуарам – разрешает/запрещает просмотр и пополнение резервуаров;
  • – доступ к пользователям – разрешает/запрещает оператору создавать/удалять и просматривать пользователей на доступных колонках.
  • Дополнительные действия:
  • – кнопка «Сохранить» – сохраняет введенную информацию;
  • – кнопка «Сменить пароль оператору» – автоматически формирует и направляет пароль оператору по указанному адресу электронной почты который был указан при регистрации аккаунта оператора;
  • – кнопка «Закрыть» – закрывает меню настройки прав доступа оператора;
  • – кнопка «Удалить» – полностью удаляет оператора;
  • – кнопка «Заблокировать доступ» – находится в разработке.
  • Вкладка «Резервуары» позволяет перейти в меню:

  • – «Список резервуаров» – отображает имеющиеся резервуары, позволяет их создавать и добавлять;
  • – «Журнал резервуаров» – отображает общую информацию за выбранный период (с учетом фильтрации по резервуарам и без);
  • – «Журнал уровнемеров» – отображает информацию по уровнемеру за выбранный период (с учетом фильтрации по резервуарам, по событию). Также позволяет экспортировать полученный результат в следующие форматы: EXCEL(CSV); PDF; XML; EXCEL Старый; WORD Старый;
  • – «Резервуары ONLINE» – отображает информацию по датчикам интегрированных с Omnicomm-Online;
  • – «Поставщики ГСМ» – отображает имеющихся поставщиков ГСМ (добавить нового поставщика ГСМ).
  • 5.1.Создание резервуара

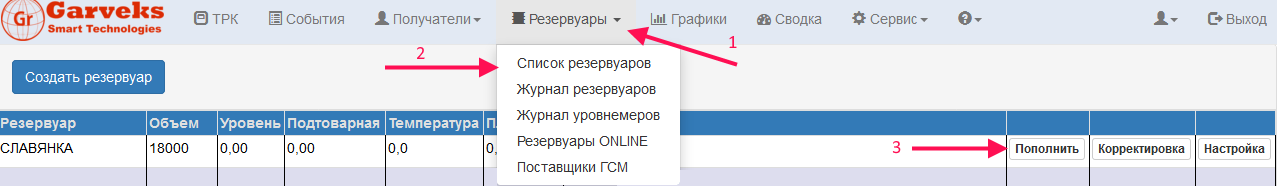

    Создание резервуара Резервуары → Список резервуаров → «Создать резервуар» (см. рис.17).


    Рис.17
    ВАЖНО! Имя резервуара не должно превышать 20-ти символов, иначе данные отображаемые в событиях не будут отображены. Резервуары и уровнемеры должны создаваться и настраиваться только через сервис Гарвекс «АЗС-Онлайн».

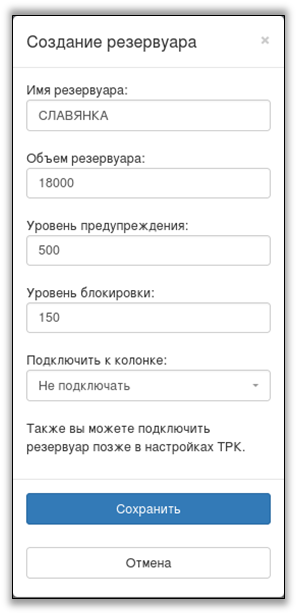

    При нажатии «Создать резервуар» появляется форма для заполнения (см.рис.18).


    Рис.18
    Вам необходимо заполнить все поля формы.
    Имя резервуара – любое название (не более 19 символов/знаков);
    Объем резервуара – объем, соответствующий заводским параметрам резервуара;
    Уровень предупреждения – параметр, при котором будет отображено сообщение с предупреждением о достижении заданного уровня топлива (будет направлено на почту см. рис.26 п.5.5. «Настройка параметров резервуара»);
    Уровень блокировки – параметр, при котором будет запрещена дальнейшая заправка при достижении заданного уровня топлива*;
    Подключить к колонке — позволяет пользователю подключить резервуар к выбранной колонке. Может быть подключен только первый резервуар (если требуется подключить больше резервуаров, то их можно подключить через настройки контроллера *см. п.7.1.2 «Настройка ТРК» рис. 31).
    Сохраните внесенные изменения – «Сохранить».
    Создание резервуаров с одинаковым названием невозможно.
    Для пополнения резервуара необходимо завести поставщика ГСМ п. 5.2.1.

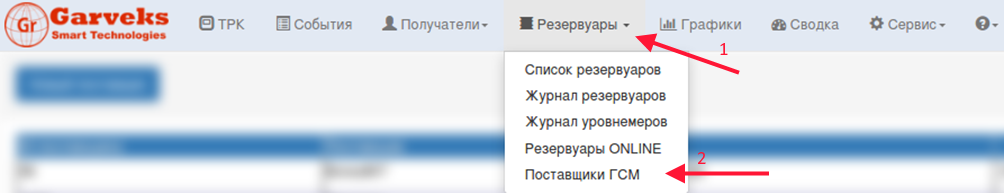

    5.2. Поставщик ГСМ

    Выберите из списка поставщика ГСМ. Если поставщик ГСМ не добавлен, пройдите в меню «Резервуары» – «Поставщики ГСМ». В левом углу нажмите кнопку «Новый поставщик» (см.рис.19).


    Рис.19
    В левом углу нажмите кнопку «Новый поставщик» рис.20.


    Рис.20

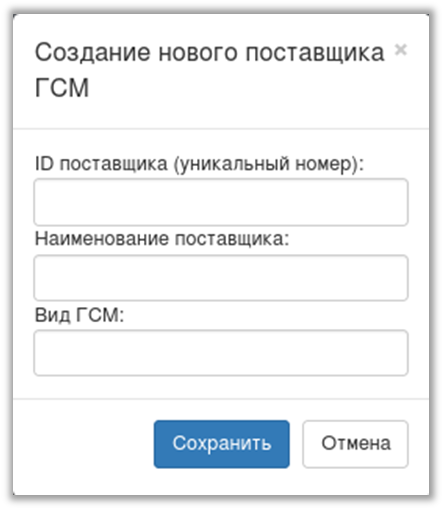

    Заполните появившуюся форму (см.рис.21).


    Рис.21

  • ID* поставщика (уникальный номер) — задайте уникальный номер для поставщика (*ID поставщика является виртуальным);
  • Наименование поставщика — укажите наименование поставщика (ООО «Ромашка» и т.п.);
  • Вид ГСМ — укажите вид ГСМ (ДТ, Бензин (марка бензина) и т.д.).
  • После заполнения формы нажмите кнопку «Сохранить».
  • ВАЖНО! Создание поставщика с одинаковым ID не допускается!
  • Также при необходимости поставщика ГСМ можно редактировать или удалить.
  • 5.3. Пополнение резервуара

    После заполнения формы появится возможность пополнить резервуар.
    Резервуары → Список резервуаров → Таблица (3-ий столбец справа), кнопка «Пополнить» Строки «Текущий уровень топлива резервуара» и «Возможно добавить не более» изменению не подлежат рис .22.


    Рис.22

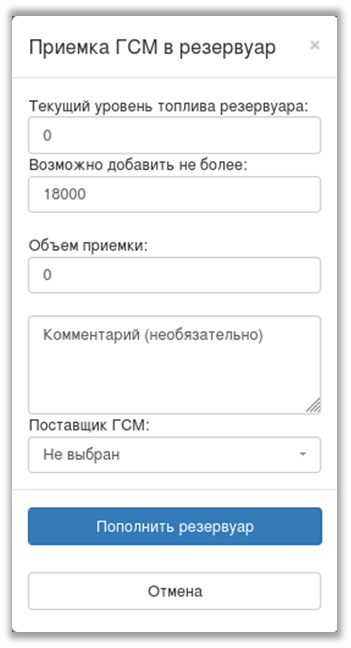

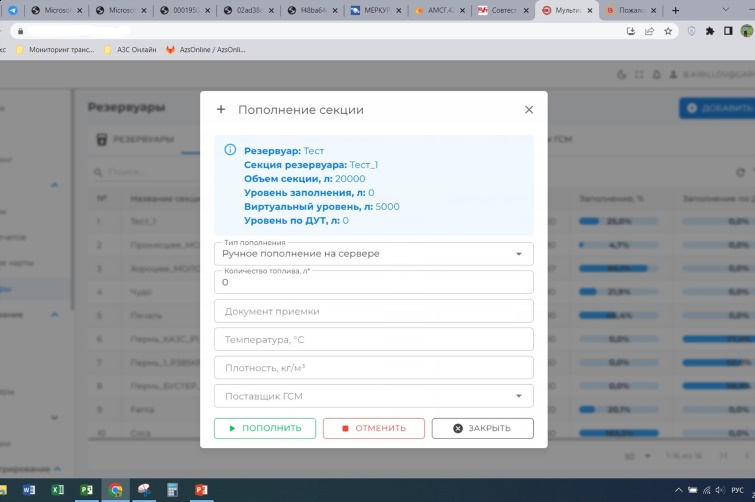

    Нажав кнопку «Пополнить» появится следующее диалоговое окно (см. рис.23).


    Рис.23

    Текущий уровень топлива резервуара – показывает количество литров в резервуаре в данный момент;

    ВАЖНО! «Возможно добавить не более» – показывает количество литров возможных для пополнения резервуара.

    Объем приемки – указывается то количество литров, которое вы принимаете в данный момент;

    ВАЖНО! Пополнение резервуара – в данную строку вписывается значение (литры), равное фактическому количеству пополненного топлива в данный резервуар. Вписываемое число должно быть целым и не может превышать значения в строке «Возможно добавить не более».

    Поставщик ГСМ — выберите из списка поставщика ГСМ. Если поставщик ГСМ не добавлен, по пройдите в меню «Резервуары» – «Поставщики ГСМ». В левом углу нажмите кнопку «Новый поставщик».

    При первом подключении резервуара

    Если подключаемый резервуар уже имеет топливо, то необходимо знать точное количество литров топлива, для этого нужно использовать метр-шток и градуировочную таблицу, которая предоставляется заводом-изготовителем на имеющийся резервуар (входит в комплект документов на емкость/резервуар).

    5.4. Корректировка

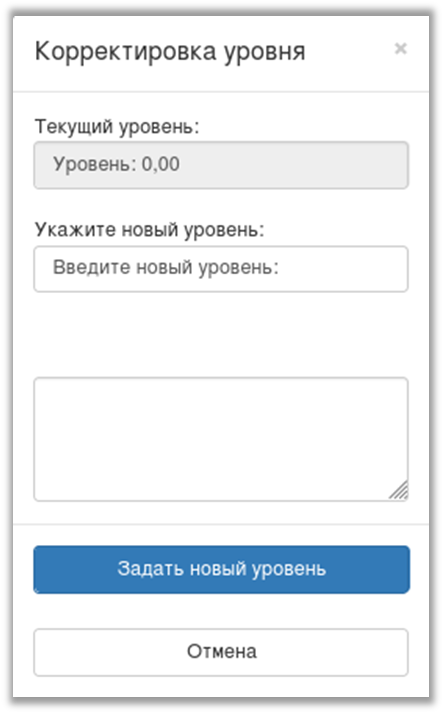

    Корректировка текущего уровня топлива – позволяет производить корректировку в соответствии с остатками топлива в резервуаре, а также округлять до целого числа (см. рис.24).

    Рис.24

    Также имеется пустое поле, где можно записать причину корректировки (по необходимости).

    5.5. Настройка параметров резервуара.

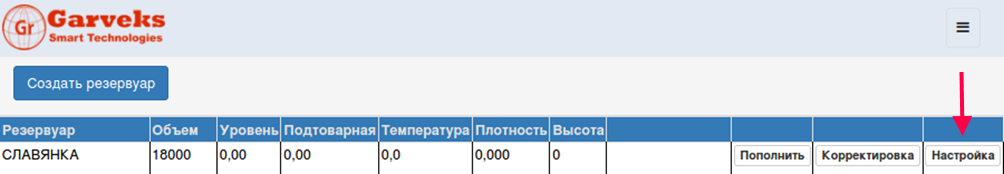

    Резервуары → Список резервуаров → Таблица (1-й столбец справа), кнопка «Настройка» (см. рис.25).

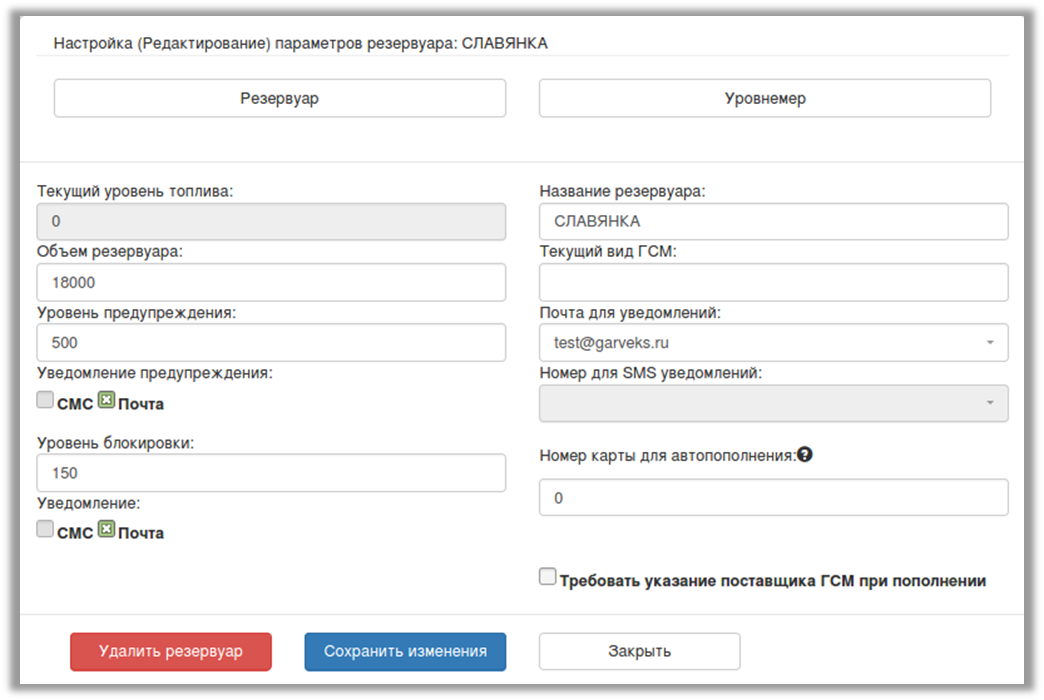

    Рис.25

    Нажав кнопку «Настройка» пользователь попадает в следующее меню настройки резервуара и уровнемера (см. рис. 26).

    Вкладка резервуар.

    Рис.26

    Объем резервуара – объем, соответствующий ТП резервуара;

    • Уровень предупреждения – параметр, при котором будет отображено сообщение с предупреждением о достижении заданного уровня топлива(*);
    • Уровень блокировки – параметр, при котором будет запрещена дальнейшая заправка при достижении заданного уровня топлива(*);
    • Почта для уведомлений – любая почта, на которую будут приходить сообщения о достижении уровня предупреждения/блокировки;
    • Номер для SMS уведомлений – в разработке;
    • Стоимость топлива за литр – в разработке.

    (*) Сообщения о достижении уровня предупреждения/блокировки показываются на экране контроллера, также существует возможность подключения уведомлений в виде сообщений на почту, (в дальнейшем) в виде push-сообщений на мобильный телефон.

    Вкладка «Уровнемер».

    Рис.27

    Поле «Уровнемер» –  указывается тип уровнемера (Тип ПМП 201/Тип ПМП/Тип LSS/ Тип Omnicomm ONLine/ Wialon /отключен*).

    * – уровнемер может быть отключен, либо физически уровнемер отсутствует.

    – поле «Адрес датчика 1» – указывается адрес датчика на шине данных;

    – поле «Адрес датчика 2» – указывается адрес датчика на шине данных;

    – поле «Фиксировать изменения при отклонении» – значение, при котором фиксируется пополнение резервуара: минимальное значение изменения уровня в «+», при котором будет автоматически создаваться событие пополнения резервуара;

    – поле «Интервал фиксации измерения уровня» – в течение которого контроллер определяет, что уровень в резервуаре перестал изменяться (секунды);

    Рекомендуемое значение «Интервала фиксации измерения уровня»  – минимум от 30 секунд.

    – поле «Фиксация при отклонении» – минимальное пороговое значение изменения уровня в резервуаре, которое фиксирует контроллер и формирует событие в журнал уровнемеров (литры).

    Рекомендуемое значение «Фиксации изменения при отклонении» – составляет от 1% (общего объема резервуара).

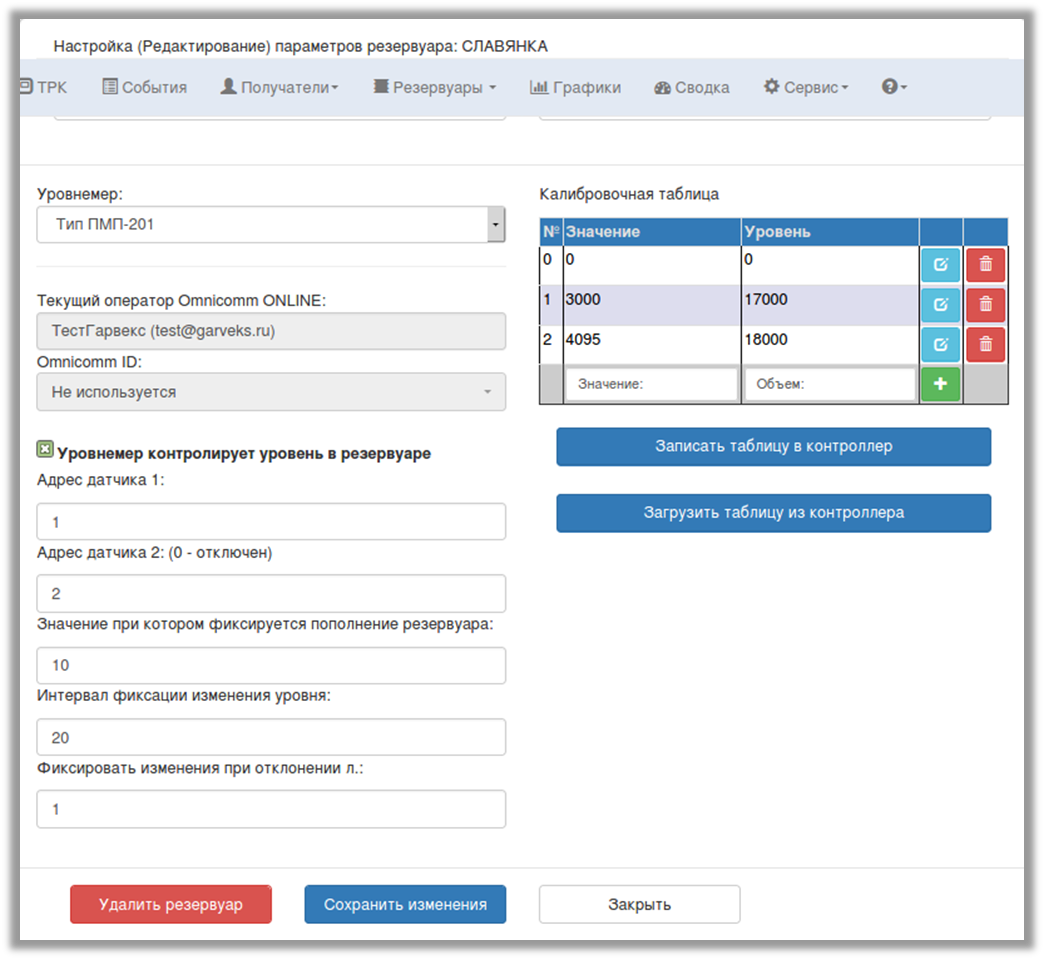

    Калибровочная таблица

    Для уровнемеров, которые вместо текущего объема топлива возвращают значение высоты топлива (в миллиметрах или в своих единицах), для пересчета значений уровнемера на объем используется калибровочная таблица.

    Данные в калибровочную таблицу могут быть занесены двумя способами: либо вручную уже имеющиеся данные (например, с Omnicomm-ONLine), либо построить таблицу, выполнив автокалибовку уровнемера на контроллере (п. 9 «Автокалибовка уровнемера»), и после загрузить ее на сервер. Для уровнемеров, которые выдают уровень топлива в мм высоты, таблицу также можно внести вручную при наличии паспорта на емкость с тарированной таблицей.

    При пустой калибровочной таблице контроллер рассчитывает объем линейно, как будто емкость имеет вид вертикального цилиндра.

    – Записать таблицу в контроллер — позволяет записать введенные данные через веб-приложение в контроллер;

    – загрузить таблицу из контроллера — позволяет выгрузить калибровочную таблицу из контроллера.

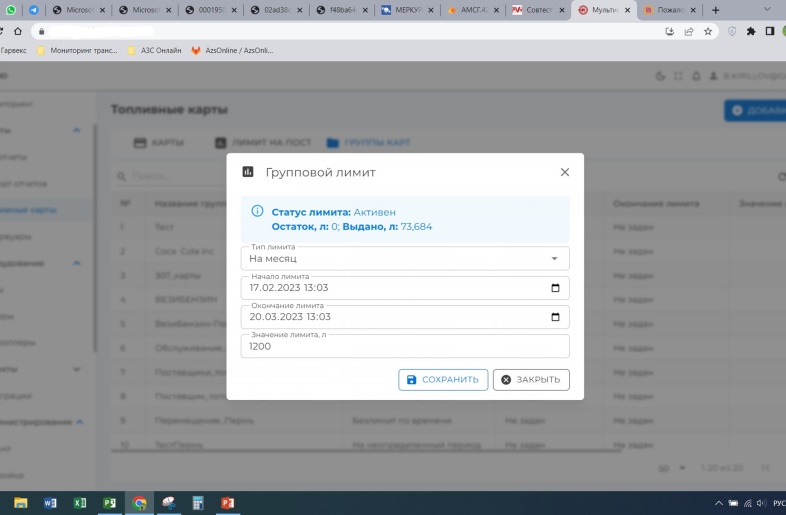

    6.1. Лимит пользователей

    Получатели → Водитель/ТС → Таблица (правый столбец), кнопка «Подробно» → Таблица (2-ой столбец справа), кнопка «Задать лимит» (см. рис.28).

    Рис.28

    «Безлимит» – для возврата к безлимитному использованию;

    «На день» – при выборе данной опции появляется возможность редактировать период лимитирования.

    Период лимитирования ограничивается интервалом выбранных дат (например, с 10.05.2017 Г. до 13.06.2018 г.).

    В течение заданного периода выбранный пользователь имеет доступ к заправкам каждый день в заданное оператором время (например, с 10:00 до 15:00), а также пользователь ограничен лимитом (например, 100 литров), выставленным оператором.

    Данный лимит возобновляется каждый день (например, пользователь потратил 11.05.2017 г. 20 литров топлива (80 литров остаток), 12.05.2017 г. лимит данного пользователя будет составлять снова 100 литров).

    «На определенный период» – при выборе данной опции, оператор задает пользователю период лимитирования, ограниченный интервалом дат, при этом время, выставленное оператором в строках «Начало/конец периода лимитирования», будет считаться стартом и окончанием периода действия лимита. Лимит, заданный оператором, не возобновляется в течение всего периода действия.

    «На неопределенный период» – в выбранной опции задается дата и время начала периода действия лимита для пользователя, а также значение лимита (конец периода действия не задается!). Лимит, заданный оператором, не возобновляется в течение всего периода действия.

    Рассчитать исходя из стоимости ГСМ – в разработке.

    Уведомления – исправление ошибок.

    В данном разделе выводится на экран список подключенных ТРК и их статус. Выводимые данные можно настроить (см. рис.1 – «Настройка аккаунта»).

    7.1. ОПИСАНИЕ ПОЛЕЙ ТАБЛИЦЫ ТРК

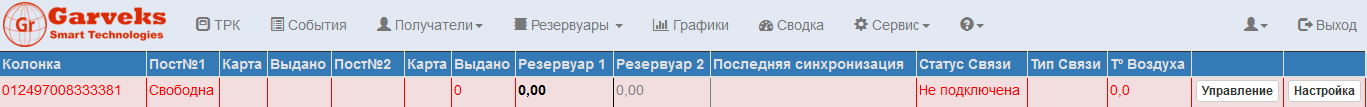

    Рис.29

    «Состояние» – текущее (последнее) состояние ТРК:

    1. Свободна — ТРК свободна для следующей заправки;
    2. Заправка — ТРК находится в режиме заправки;
    3. Калибровка — на ТРК производится калибровка счетчика;
    4. Остановка – ТРК остановила выдачу топлива и отображает результат водителю;
    5. Ошибка — неисправность счетчика (только для двухканального счетчика);
    6. Заблокирована — ТРК заблокирована диспетчером или в следствии 3-х нулевых заправок;
    7. Ожидание — диспетчер удаленно разрешил заправку, ТРК ожидает подтверждение водителем;
    8. Неисправность — неисправность счетчика, насоса или 3-х нулевых заправок подряд.

    “Уровень топлива” – показывает уровень топлива в подключенном резервуаре (расчетный/ контролируемый уровнемером).

    “Последняя синхронизация” – дата и время последнего выхода на связь ТРК с сервером.
    “Статус связи” – указывает подключена или отключена ТРК от сервера. Колонки, находящиеся не в сети, помечены красным цветом.

    “Тип связи” – канал подключения ТРК к серверу LAN (через Ethernet) или GSM (связь через GPRS модем).

    Карта – “ID Карты” – последний или текущий заправляемый пользователь.

    “Выдано” – количество ГСМ выданного в последней заправке или на текущий момент, если заправка продолжается.

    7.1.1. Управление ТРК

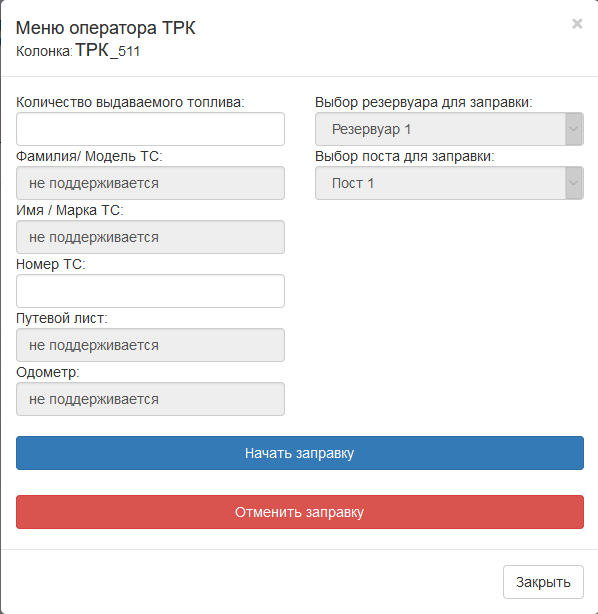

    Кнопка «Управление» – это пульт управления ТРК для удаленного разрешения заправки оператором (для “Операторов” доступно с разрешения “Администратором”) см. рис.30.

    Ввести необходимое количество выдаваемого ГСМ и нажать кнопку “Начать заправку”.

    Рис.30

    7.1.2. НАСТРОЙКА ТРК:

    Колонки → Таблица (правый столбец), кнопка «Настройка» (для “Операторов” доступно с разрешения “Администратором”).

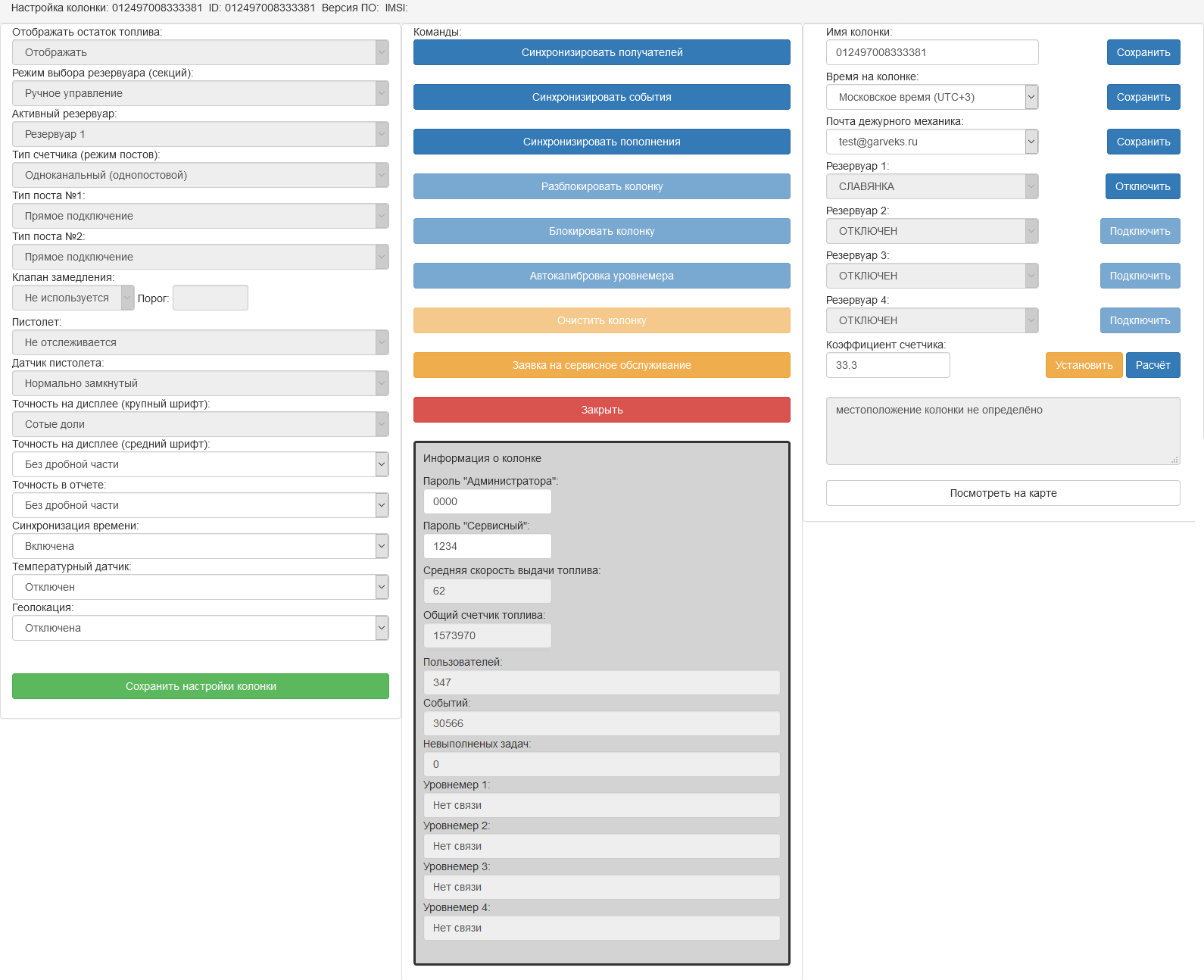

    После изменения некоторых параметров окно будет автоматически закрываться, для продолжения редактирования требуется снова перейти в настройки (см.рис.31).

    Рис.31

    Подключение резервуара – выбрать из выпадающего списка предварительно созданный резервуар (см. п.5.1 «Создание резервуара») и нажать кнопку «Подключить».

    Для отключения резервуара нажмите «Отключить», если он подключен.

    Имя колонки – любое название, не превышающее 17 знаков. По умолчанию именем колонки является — это идентификатор колонки (ID колонки, например, 012497008333381 см. рис. 31).

    Коэффициент счетчика – количество импульсов, выдаваемых счетчиком топлива на контроллер при выдаче контроллером одного литра топлива. Считывается с контроллера (по умолчанию 33.3). Изменение коэффициента служит для коррекции фактически выдаваемого объема топлива.

    Коэффициент счетчика зависит от типа, подключенного счетчика импульсов (см. документацию счетчика импульсов).

    Для расчета калибровочного коэффициента нажмите «Расчет» (также понадобится мерная емкость).

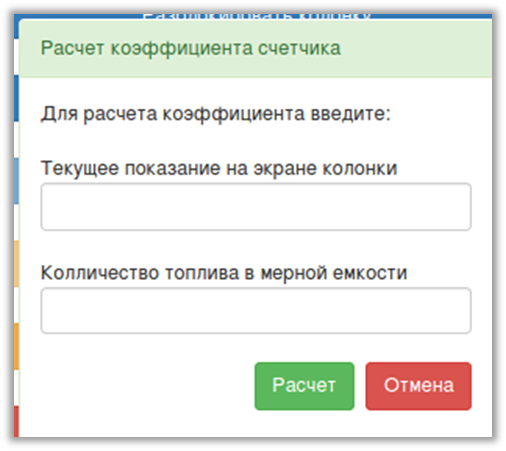

    Во всплывающем окне в строке «Текущее показание на экране колонки» вписать значение, отображаемое на экране контроллера (например, 100 литров), а в строке «Количество топлива в мерной емкости» вписать значение фактического количества топлива, выданного в мерную емкость (например, 96 литров). Далее нажать кнопку «Расчет» (см. рис.32).

    Рис.32

    Эти же действия можно выполнить непосредственно через сервисное меню ТРК: Меню -> Оборудование -> Счетчик -> Автокалибровка.

    • Синхронизировать всех пользователей – в разработке;
    • Получить события – для принудительного получения событий;
    • Время на колонке – установленное время, соответствующее часовому поясу территориального размещения колонки (см.рис.31).

    Данный раздел хранит в форме таблицы полную информацию о заправках всех колонках.

    Существует возможность поиска интересующих пользователя/фирмы/колонки с помощью фильтра.

    Также имеется возможность выбирать интервал по датам.

    Для выгрузки событий в форме отчета предназначена функция экспорта (кнопка «Экспорт») в различных форматах (CSV/XML – подходит для интеграции с сервисом 1С, PDF, WORD, EXCEL).

    Уровнемеры с емкостным датчиком, такие как Omnicomm, Italon, Escort, не могут выдавать уровень топлива в метрической системе. Вместо этого уровень, выдаваемый этими уровнемерами, является целочисленным значением от 0 до 1024 (4095). При этом 0 – осушенный уровнемер, 1024 (4095) – полностью погруженный в топливо датчик.

    Для выдачи более точных значений датчика, корректировки нелинейности чувствительного элемента датчика, а также для учета объема в емкостях произвольной формы, требуется построить таблицу соответствия значений датчика и объема топлива при этом значении датчика. Не следует путать значение датчика с высотой уровня топлива, они имеют нелинейную зависимость относительно друг друга. Построение таблицы производится посредством слива топлива из емкости через калиброванный объемомер и записи соответствия текущего объема к значению выдаваемом датчиком при данном уровне. В режиме Автокалибровки построение таблицы производится в процессе нормальной работы контроллера при выдаче топлива по бесконтактным картам.

    9.1. Включение автокалибровки

    ВАЖНО!  Внимательно прочесть данную инструкцию!

    1. Наполнение емкость.

    Для калибровки датчика емкость необходимо заполнить топливом до максимального уровня.

    1. Измерение точного объема топлива в емкости.

    Перед включением автокалибровки датчика необходимо узнать точный текущий объем топлива, находящийся в емкости. Для большинства емкостей существует градуировочная таблица, которая прилагается к паспорту емкости. Объем залитого в емкость топлива можно найти используя метр-шток и таблицу соответствия высоты уровня к объему емкость при данной высоте уровня. Если емкость не имеет градуировочной таблицы или имеет деформации, которые изменяют объем емкости, единственным вариантом измерения объема залитого топлива является заполнение опустошенной досуха емкости через калиброванный объемомер.

    1. Запуск автокалибровки.

    Для запуска автокалибровки на контроллере необходимо зайти в меню контроллера (последовательно нажать стрелки влево-вправо с интервалом между нажатиями менее секунды и ввести пароль администратора (по умолчанию: 0000)), после чего зайти в меню «оборудование» – «резервуар» – «уровнемер» – «автокалибровка». Контроллер предложит ввести сервисный пароль (по умолчанию: 1234) и затем предложит ввести точный уровень топлива в резервуаре для начала автокалибровки.

    После включения автокалибровки создается событие, которое можно увидеть в сервисе Гарвекс «АЗС-Онлайн» при установленном фильтре «системные события».

    Внимание! В процессе автокалибровки нельзя переключать резервуар или делать пополнения топлива в емкость. В режиме калибровки нужно опустошить емкость настолько, насколько это возможно: досуха, до мертвого остатка или до низа штока уровнемера. Если емкость не была осушена полностью, и требуется выполнить пополнение, следует остановить автокалибровку вручную (см. п.п.4 п.9.2. «Завершение калибровки»). После завершения автокалибровки продолжение построения таблицы будет невозможно и, как следствие, датчик будет показывать точные данные только на том уровне резервуара, для которого построена таблица.

    9.2. Завершение калибровки

    ВАЖНО!  Внимательно прочесть данную инструкцию!

    Автокалибровка будет продолжаться до достижения одного из следующих условий:

    1. Контроллер запишет в таблицу последнюю 200-ую точку уровня.
    2. Контроллер достигнет уровня блокировки («мертвого» остатка).

    Объем «мертвого» остатка задается при создании резервуара в сервисе Гарвекс «АЗС-Онлайн».

    Применяется при использовании резервуаров с приподнятым заборником, через который нельзя осушить резервуар полностью. Чтобы избежать завоздушивания гидравлической системы, устанавливается минимальный уровень, по достижении которого контроллер перестает отгружать топливо. Уровень блокировки устанавливается в соответствии с паспортом резервуара.

    1. Уровень топлива достигнет окончания штока уровнемера.

    Если значение, которое будет передавать уровнемер, будет равно нулю, то автокалибровка остановится.

    Для проверки, что автокалибровка была начата и окончена в автоматическом режиме необходимо войти в меню сервиса Гарвекс «АЗС-Онлайн» «События» –  установить расширенный фильтр, выбрав «Отображать только системные события».

    В системных событиях должны быть отражены записи «Автокалибровка уровнемера старт» – автокалибровка начата; и «Автокалибровка уровнемера Стоп» – означает, что автокалибровка завершена в автоматическом режиме (см. рис. 33).

    Рис.33

    1. Автокалибровка будет отключена вручную.

    Если автокалибровка не была отключена в автоматическом режиме (см. п.п.3 п. 9.2 «Завершение калибровки»), и Вы в этом убедились, посмотрев системные сообщения в «Событиях» Гарвекс «АЗС-Онлайн», то:

    Отключение автокалибровки производится через меню «Оборудование» – «Резервуар» – «Уровнемер» – «Автокалибровка» – при этом контроллер, для отключения автокалибровки, предложит ввести сервисный пароль и точный текущий объем топлива, который следует измерить метр-штоком и вывести по градуировочной таблице.

    После выключении калибровки в ручном режиме, продолжение автокалибровки будет невозможно, и, как следствие, датчик будет показывать точные данные только на том уровне резервуара, для которого построена таблица.

    Примечание: вкл/выкл. автокалибровки производится через один и тот же пункт меню.

    ВНИМАНИЕ! При повторном включении автокалибровки ранее существовавшая таблица датчика в контроллере стирается безвозвратно!

    По окончанию автокалибровки, контроллер создаст событие, которое можно посмотреть в сервисе Гарвекс «АЗС-Онлайн». Таблица соответствий данных датчика и объема емкости может быть выгружена в облачный сервис Гарвекс «АЗС-Онлайн» через пункт меню в сервисе: «Резервуары» – «Список резервуаров» – «Настройка» – «Уровнемер» – «Загрузить таблицу ИЗ контроллера».

    Калибровка уровнемера завершена.

    ВНИМАНИЕ!

    Если резервуаров несколько, то по окончанию калибровки первого резервуара необходимо откалибровать датчик следующего резервуара, для этого:

    1. Переключить гидравлическую систему на второй резервуар посредством открытия и закрытия соответствующих клапанов.
    2. Переключить контроллер на второй резервуар через пункт меню «оборудование» – «резервуар» – «выбор резервуара».
    3. ОБЯЗАТЕЛЬНОЕ ДЕЙСТВИЕ! после переключения резервуара выйти из меню в главный экран контроллера, нажимать кнопку «Стоп», пока контроллер не отобразит часы.
    4. Запустить калибровку второго резервуара (см. п.п.1 п. 9.1. «Включение автокалибровки»).

    Сервис ГАРВЕКС «АЗС-Онлайн» позволяет выгружать данные, производить управление получателями, лимитами и резервуарами подключенных ТРК (в различные программы, например 1С) посредством API (См. ссылку https://garvekswebreporter.ru/swagger/ui/index ).

    У пользователя имеется возможность использовать интеграцию с 1С:Предприятие (см.рис.34).

    Данная конфигурация позволяет:

    1. Администратору создавать /редактировать:

    – получателей ГСМ (Фирмы группы/ Водители ТС);

    – поставщиков;

    – сохранять реестр в базу 1С;

    – формировать счет на оплату, а также формировать документы реализации;

    Корректировка и пополнение уровня в резервуарах.

    Задавать лимиты получателям ГСМ.

    1. Оператору доступна только функция просмотра событий.

    Для приобретения и получения файла конфигурации необходимо связаться со специалистами ООО «Гарвекс».

    Рис.34

    Есть
    вопросы?

    Задайте их и наш менеджер свяжется с Вами в течение 15 минут

    Менеджер

    Вам ответит Роман — Ваш персональный менеджер

    Нажимая кнопку «Задать вопрос», Вы соглашаетесь с условиями обработки персональных данных
