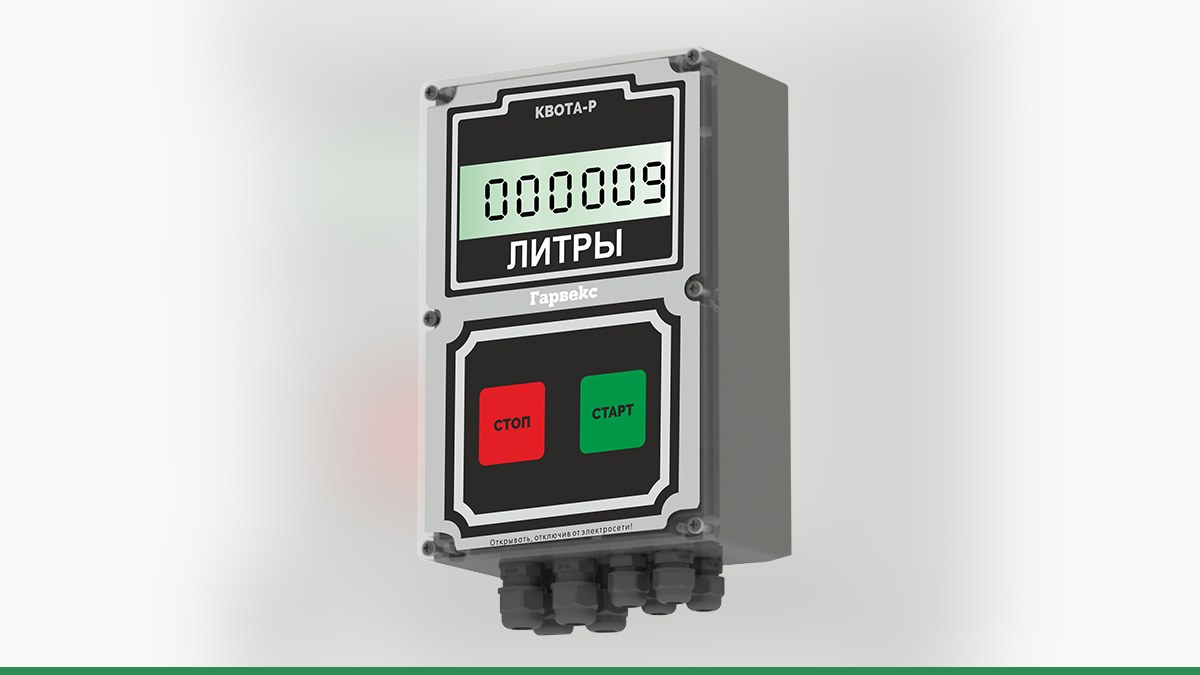

Wayne Helix 6000: модернизация и замена платы

Если на ведомственной заправке или мини-АЗС установлена Wayne Helix 6000, модернизацию можно рассматривать по двум направлениям: подключить контроллер «Квота» напрямую к исполнительным устройствам или заменить электронику колонки. Решение зависит не только от модели, но и от фактического исполнения и состояния оборудования. Заранее гарантировать совместимость по одному названию колонки нельзя: схему подключения инженеры Гарвекс выбирают после осмотра или изучения паспорта и фотографий платы.

Что важно знать о Wayne Helix 6000

Helix 6000 выпускается в исполнениях от одного до четырёх продуктов на сторону. Для этой модели предусмотрены варианты с расходом 40, 70 и 120 литров в минуту, а исполнения «VR» имеют возврат паров. В колонке используется интегрированный пульсер WIP, передающий данные в электронный модуль.

В схеме электропроводки Wayne Helix 6000 917433 Rev C указаны DART, IFSF FOR PUMP и RS485 FOR PT. Наличие этих обозначений само по себе не подтверждает, что контроллер «Квота» сможет управлять колонкой по DART. Возможность связи с электроникой Wayne проверяют инженеры Гарвекс по конкретной плате.

Для владельца здесь важно разделять два принципиально разных способа подключения:

• Прямое подключение — контроллер получает импульсы от пульсера и управляет насосом и клапанами через реле. Протоколы связи при этом не используются.
• Управление по RS-485 — колонка работает со своей электроникой, сама считает литры, а контроллер передаёт команды и получает результат. Совместимость электроники Wayne с «Квотой» нужно проверять отдельно.

Вариант 1. Прямое подключение к «Квоте»

При прямом подключении контроллер считает импульсы генератора, включает насос и клапан через свои реле, отслеживает датчик положения пистолета и останавливает насос, если импульсы пропали. Для такого решения нужны доступ к пульсеру WIP, пускателю насоса, клапанам и датчику пистолета.

В настройках задают коэффициент импульсов на литр и параметры исполнительных устройств. При пробном наливе коэффициент проверяют по фактической выдаче топлива и при необходимости корректируют. Важно, чтобы инженер мог определить назначение проводов и подтвердить, что доступные сигналы подходят для выбранной схемы.

Этот способ не требует обмена данными с электронной платой Wayne: подключаются необходимые цепи импульсов, управления насосом и клапанами, а также сигнал датчика пистолета. Поэтому наличие интерфейсов RS-485 или обозначения DART на схеме колонки не является условием для прямого подключения.

Вариант 2. Управление по RS-485 или замена платы

Если электронный модуль Wayne остаётся в работе, можно проверить возможность управления колонкой по RS-485. У Wayne Helix 6000 в схеме указаны DART и RS485 FOR PT, однако совместимость DART с контроллером «Квота» не подтверждена. Инженеры Гарвекс оценивают конкретную электронику и только после этого делают вывод о возможности такого подключения.

Если связать существующую плату с контроллером нельзя или её состояние не позволяет продолжить эксплуатацию, рассматривают замену электроники на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор и возможность установки определяют по осмотру Wayne Helix 6000 — это не означает автоматическую совместимость без проверки.

У «Квоты-3» есть RS-485 и Ethernet; контроллер поддерживает до четырёх постов, при этом прямое подключение предусмотрено для одного полноценного или двух упрощённых постов. Остальные посты подключаются по RS-485. Подробности о модели — на странице контроллера Квота-3.

Как подключить и настроить учёт

1. Передайте данные о колонке. Пришлите инженерам Гарвекс фото шильдика и платы, а при наличии — паспорт или схему подключения. По этим материалам оценивают, возможны ли прямое подключение, работа по RS-485 или замена платы.
2. Выберите схему. Для прямого подключения определяют цепи импульсов, насоса, клапанов и датчика пистолета. Для управления по RS-485 проверяют возможность связи с установленной электроникой. При замене платы подбирают решение по фактическому исполнению колонки.
3. Настройте пост в «Квоте». Указывают тип подключения, настраивают коэффициент импульсов и соответствующие выходы или адрес по RS-485 — в зависимости от выбранного варианта.
4. Проведите пробный налив. Выдачу проверяют в мерник и при необходимости корректируют коэффициент, чтобы показания учёта соответствовали фактическому объёму.
5. Проверьте передачу данных. После настройки связи убедитесь, что заправки поступают в сервис АЗС-Онлайн. В сервисе можно вести водителей, карты, лимиты и отчёты; доступна интеграция с 1С. Подробнее — сервис АЗС-Онлайн.

Что выбрать владельцу

Прямое подключение может подойти, если доступны нужные цепи и состояние колонки позволяет использовать их для учёта. Управление по RS-485 имеет смысл рассматривать только после проверки совместимости конкретной платы. Замена электроники — отдельный путь, когда текущий модуль не подходит или его решено вывести из эксплуатации.

Не выбирайте схему только по названию Wayne Helix 6000 или обозначениям интерфейсов в документации. Отправьте инженерам Гарвекс фото шильдика и платы колонки — так можно определить, какой вариант подключения стоит рассматривать. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.
