УТЭД до 400 л/мин: устройство и подключение к контроллеру учёта топлива «Квота»

Установки УТЭД предназначены для заправки больших баков и налива топлива в тару от 200 л. В этой задаче важны не только производительность и удобство налива, но и корректный учёт каждого отпуска. Запрос «утэд (установки до 400 л/мин) подключение контроллера учета топлива» не означает, что для любой колонки подойдёт одна и та же схема: решение зависит от исполнения и установленной электроники.

Устройство УТЭД

УТЭД — высокопроизводительные установки Ливенка с одним или двумя раздаточными постами. В состав описанной модели входят преобразователь ППО-40-0,6 с УСС-Б-25, электромагнитный клапан КО(КЭГ) или СЕНС, а также рукав ND 38C с краном ZVF 40.1. Контроллер КУП управляет отпуском и может работать с пультом Весна-ТЭЦ, рассчитанным на подключение до 10 КУП, и кассовыми контроллерами Весна ТЭЦ2-3К / ТЭЦ2-00.

В зависимости от исполнения система может использоваться для налива в тару и заправки крупного транспорта. При выборе способа автоматизации важно установить, как именно в конкретной колонке снимается сигнал об объёме и чем управляются насос и клапан.

Что проверить перед подключением

До подбора контроллера соберите сведения о комплектации:

• фото шильдика и платы управления;
• паспорт или электрическую схему, если они есть;
• количество раздаточных постов;
• тип установленной электроники и измерительного узла;
• способ управления насосом и клапаном.

По одному названию УТЭД нельзя определить распиновку, сигналы и совместимость. Схему подключения «Квоты» выбирают инженеры Гарвекс после осмотра колонки либо по паспорту и фотографиям платы.

Варианты подключения к «Квоте»

Для автоматизации учёта есть два практических пути: подключить контроллер напрямую к цепям колонки или заменить её плату управления. Возможность обмена по RS-485 рассматривают отдельно — наличие интерфейса само по себе не подтверждает совместимость.

Прямое подключение

При прямом способе контроллер считает импульсы с датчика измерителя, а насос и клапан включает через свои реле. Если в колонке предусмотрен датчик пистолета, его тип и подключение также учитывают при подборе схемы. Между колонкой и контроллером в этом варианте нет обмена по протоколу: используются только сигнальные и управляющие провода.

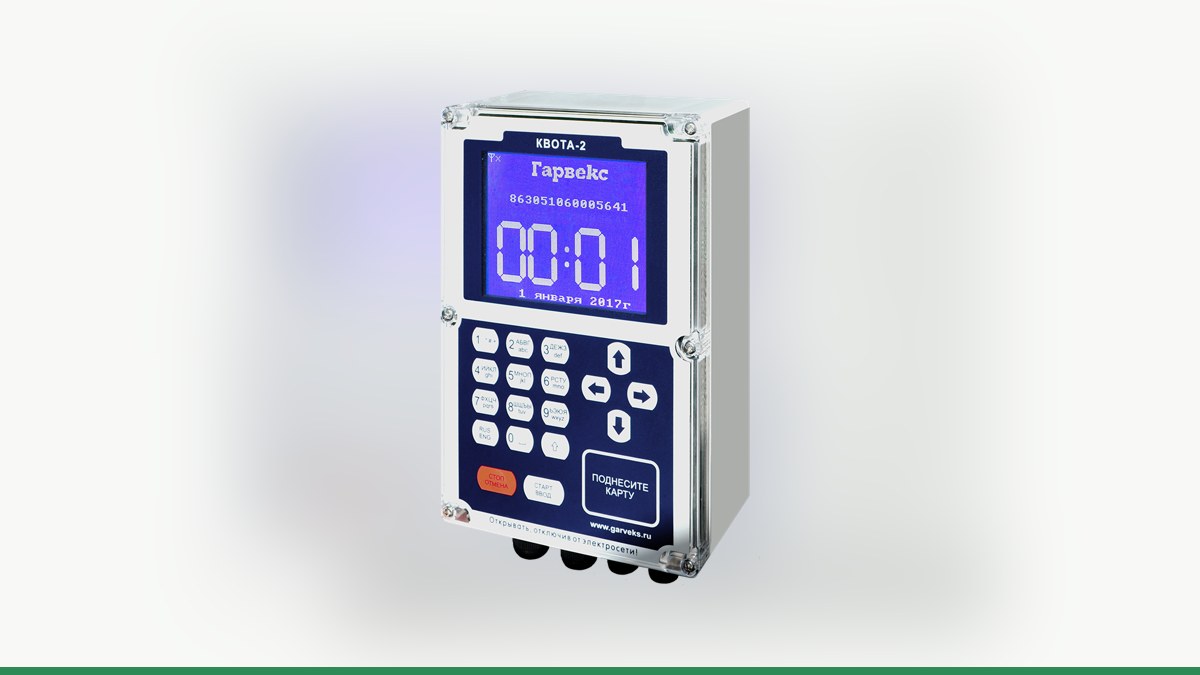

Количество постов и конфигурация входов зависят от модели «Квоты» и схемы управления. Возможности прямого подключения для конкретной УТЭД нельзя определить без проверки её электроники. Подробнее о контроллерах: контроллер Квота-2 и контроллер Квота-3.

Замена платы и проверка RS-485

Если штатная электроника не подходит для выбранной схемы, инженеры могут рассмотреть замену платы управления. Это не универсальная операция: возможность установки оценивают по конструкции колонки и её электрическим цепям. О плате можно узнать на странице платы управления ТРК Гарвекс.

Некоторые колонки Ливенка используют RS-485 с протоколом Modbus RTU, но возможность связи такой электроники с контроллером «Квота» не подтверждена. Протоколы разных производителей нельзя считать взаимозаменяемыми. Для УТЭД проверяют конкретную установленную плату; до этого RS-485 не следует принимать за готовое решение.

Как подключить и настроить учёт

1. Передайте данные об установке. Сфотографируйте шильдик и плату, приложите паспорт или схему, если они доступны. Инженеры Гарвекс определят возможный вариант после осмотра или изучения материалов.
2. Согласуйте схему. Нужно выяснить, можно ли снимать импульсы с измерителя, управлять насосом и клапаном через реле либо потребуется замена платы. Если рассматривается RS-485, отдельно проверяют совместимость электроники.
3. Подключите выбранные цепи. Работы выполняют по согласованной схеме. При прямом подключении подключаются сигналы измерителя и цепи управления; при замене платы учитывают особенности конкретной колонки.
4. Настройте пост в «Квоте». Для прямой схемы задают коэффициент импульсов и параметры управления постом. Для RS-485 этот вариант настраивают только после подтверждения совместимости и определения необходимых данных конкретной электроники.
5. Проверьте отпуск топлива. Выполните пробный налив в мерник, сравните учтённый объём с фактическим и при необходимости скорректируйте коэффициент. Проверьте, что пуск и остановка происходят штатно.
6. Подключите передачу данных, если она нужна. В связке «Квота + колонка» сервис АЗС-Онлайн позволяет просматривать заправки и настраивать учёт пользователей и лимитов. При потере связи данные сохраняются в памяти контроллера и передаются позже.

Вмешательство в электронику колонки, влияющее на учёт, требует поверки — уточните у инженеров Гарвекс.

Итог

Для УТЭД до 400 л/мин сначала определяют состав и исполнение установки, затем выбирают прямое подключение, замену платы или, если это подтверждено, связь по RS-485. Чтобы инженеры Гарвекс подобрали схему без предположений, отправьте им фото шильдика и платы колонки, а также паспорт или электрическую схему, если они есть.
