Замена платы управления в колонке с электроникой «Топаз» на плату Гарвекс: когда это оправдано

Колонки с электроникой «Топаз» — самый частый случай «чужой» колонки на ведомственной АЗС, КАЗС, МАЗС или заправке предприятия. Такое оборудование выпускалось на многих заводах, поэтому вопрос «что с ним делать при модернизации учёта» возникает почти всегда. Путей два: оставить штатную электронику и связать колонку с контроллером учёта по RS-485 либо заменить плату управления. Разберём, как выбрать и когда замена действительно оправдана.

Что уже умеет электроника «Топаз»

«Топаз» — российский производитель электроники для топливораздаточных колонок (ООО «Топаз-сервис», г. Волгодонск Ростовской области). В линейке — блоки управления колонкой (например, 306БУ5), отсчётные устройства (106Т, 106К), пульты управления (серия 103, например 103МЕ1), блоки сопряжения (133-4-4М, 306БС/07, преобразователи серии 119 для колонок других марок) и программа «Топаз-АЗС».

По руководству блока 306БУ5 это полноценный узел учёта: блок управляет магнитным пускателем насоса, клапаном отсечки и клапаном снижения, считает импульсы датчика расхода топлива, выводит дозу на табло, ведёт электронный и электромеханический суммарные счётчики. Датчик расхода бывает одноканальный и двухканальный, число импульсов на литр задаётся параметром. Сигнал датчика снятого пистолета передаётся отдельно.

У блока есть интерфейсный режим (работа по RS-485), импульсный и ручной. Протокол обмена «версия 2.0» разработки «Топаз-электро» исторически основной для колонок с этой электроникой, и его поддерживают многие системы управления АЗС. Скорость обмена между пультом и блоком управления — 4800 бит/с. У каждого рукава свой сетевой адрес 1–225, сквозной в пределах АЗС, повторяться адреса не должны.

Поэтому с точки зрения учёта это удобный случай: контроллер учёта топлива «Квота» умеет управлять колонками с электроникой «Топаз» по RS-485. Литры при этом считает электроника колонки, а «Квота» авторизует водителя, задаёт дозу и передаёт заправки в облачный сервис. По RS-485 контроллер Квота-2 управляет до 2 постов, Квота-3 — до 4.

Три варианта: что выбрать

Важно не путать первые два способа. При прямом подключении протоколы не используются вовсе — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. RS-485 нужен там, где у колонки есть своя электроника и она сама считает литры.

Когда замена платы оправдана, а когда нет

Оправдана

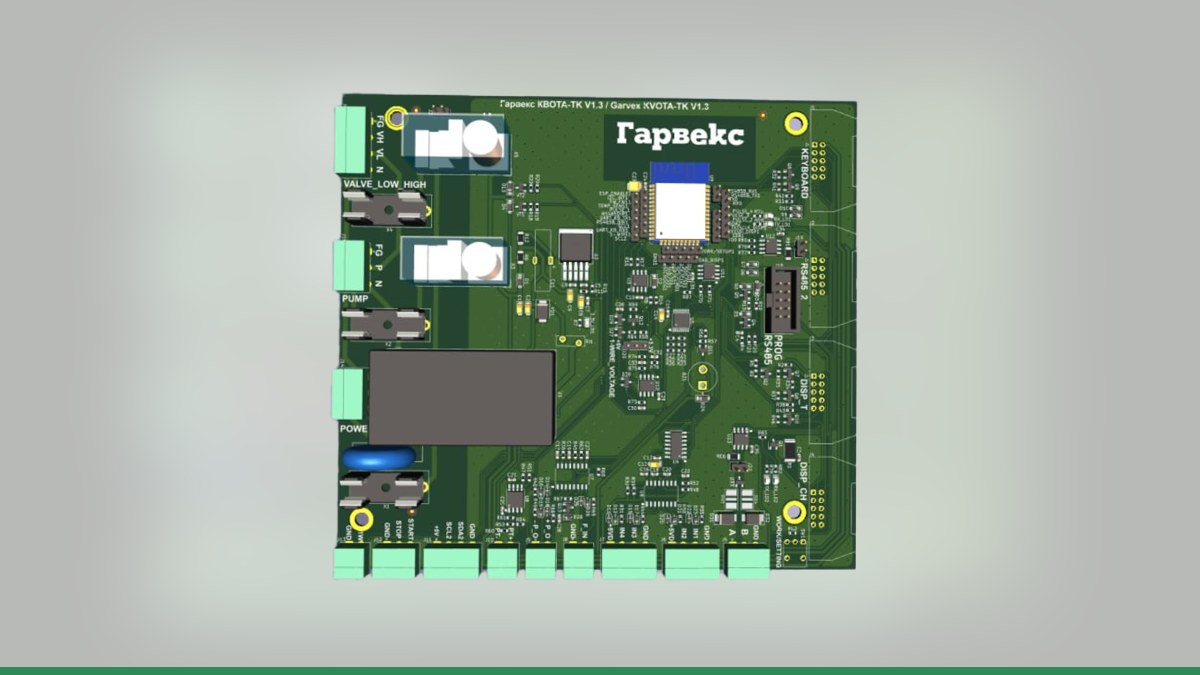

• Электроника устарела или несовместима с остальным оборудованием заправки. Тогда её можно заменить платой управления ТРК Гарвекс — подбор выполняют по осмотру колонки.
• Нужна единая логика обслуживания постов: плата настраивается через меню и по Wi-Fi.
• Штатный узел не удаётся согласовать с системами управления и учёта.

Не нужна

• Электроника исправна, адреса назначены корректно, обмен идёт. Достаточно связать колонку с контроллером по RS-485.
• Сначала стоит посмотреть на диагностику: при остановке налива табло показывает код причины — нет импульсов датчика расхода, низкая производительность, снят или повешен пистолет, пропало питание датчика. Часто это не повод менять плату.
• Не забудьте про сервисную гигиену: настройки блока защищены паролем администратора и паролем юстировки, и при вводе в эксплуатацию их нужно сменить.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета — либо адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента.
4. Подключение связи и проверка, что заправки приходят в АЗС-Онлайн.
5. В сервисе заводят водителей, карты, лимиты и отчёты.

Если пост работает по RS-485, линию собирают витой парой: устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.

Что получает заправка

Сервис АЗС-Онлайн даёт лимиты топлива на водителя и группу, авторизацию по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграцию с 1С и мониторинг транспорта. Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть; если связь пропала, данные хранятся в памяти контроллера и уходят на сервер позже.

По контроллерам: Квота-1 и Квота-2 — RS-485, связь через GSM-модуль, до 2 постов, до 4 датчиков уровня топлива, память на 8192 операции и 4096 пользователей, устанавливаются вне взрывоопасной зоны. Квота-3 — RS-485 и Ethernet, GSM, Wi-Fi, LAN, взрывозащищённый корпус, до 4 постов, работа от −60 до +50 °C. Способы можно совмещать: например, Квота-3 — один пост прямым подключением и ещё три по RS-485.

Вывод

Замена платы — не первый и не единственный шаг. Сначала стоит понять, жива ли штатная электроника: если да, колонка с «Топаз» спокойно работает под управлением «Квоты» по RS-485, а литры считает её собственный блок. Замена оправдана, когда узел устарел или несовместим и восстановить его нечем. Решение о схеме подключения принимают инженеры Гарвекс после осмотра колонки либо по паспорту и фото платы — заранее обещать совместимость нельзя.

И помните: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Пришлите фото шильдика и платы колонки через контакты Гарвекс — по ним подберут схему подключения.
