Отсчётное устройство Топаз-106К1 на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

Отсчётное устройство Топаз-106К1 можно использовать на ведомственной заправке или мини-АЗС как часть системы учёта с удалённым контролем. В такой схеме колонка считает объём отпущенного топлива, контроллер Квота управляет выдачей и передаёт данные в облачный сервис. Владелец получает отчёты по заправкам, а водителей можно авторизовать по картам или PIN-кодам. Важно заранее проверить электронику конкретной колонки: схема подключения зависит от её исполнения и состояния.

Что делает Топаз-106К1

Топаз-106К1 — отсчётное устройство для одной стороны колонки с одним рукавом на этой стороне. Оно управляет исполнительными устройствами колонки, в том числе пускателем и клапанами, и показывает цену, количество и стоимость на собственных светодиодных табло.

Управление системой осуществляется по интерфейсу RS-485 с протоколом обмена версии 2.0 разработки «Топаз-электро». Это важно учитывать при проектировании учёта: устройство не просто выводит показания, а работает с электроникой колонки, которая участвует в наливе и измерении отпущенного топлива.

Как распределяются функции

В схеме с контроллером Квота и АЗС-Онлайн каждый компонент выполняет свою задачу:

• электроника Топаз-106К1 считает литры и отображает данные на колонке;

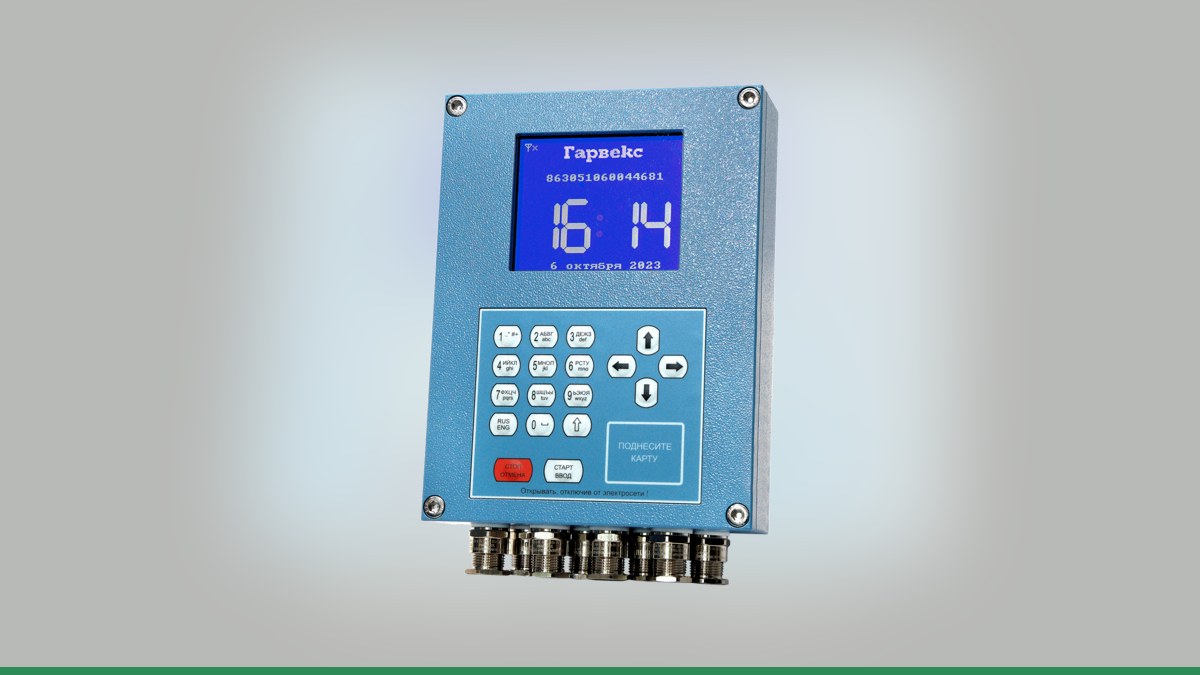

• Квота авторизует водителя, задаёт дозу, управляет разрешением на налив и получает результат заправки;
• АЗС-Онлайн хранит данные, помогает контролировать лимиты и формирует отчёты.

Таким образом, контроллер не подменяет отсчётное устройство колонки: учёт объёма ведёт её собственная электроника. Посмотреть возможности контроллера Квота-2 можно до подбора схемы для объекта.

Как учёт попадает в АЗС-Онлайн

Квота связывает колонку с облачным сервисом. Владелец может назначать лимиты топлива водителю или группе, вести учёт по картам и PIN-кодам, удалённо запускать выдачу и смотреть отчёты по операциям. В сервисе также доступны контроль резервуаров и интеграция с 1С.

Связь контроллера с сервером может идти через SIM-карту или проводную сеть. Если соединение временно пропало, заправки сохраняются в памяти контроллера и передаются после восстановления связи. Для работы с сервисом АЗС-Онлайн необходим контроллер Квота: сам сервис не подключается к отсчётному устройству напрямую.

Для владельца мини-АЗС или ведомственной заправки такая связка помогает видеть не только итоговый суммарный объём, но и отдельные выдачи: кому, когда и в пределах какого лимита отпущено топливо.

Варианты подключения: что нужно проверить

Для Топаз-106К1 базовый вариант — управление колонкой с собственной электроникой по RS-485. Но заранее считать совместимость гарантированной нельзя: инженеры Гарвекс определяют схему после осмотра колонки или по её паспорту и фотографиям платы.

Для линии RS-485 используют витую пару, устройства соединяют цепочкой без ответвлений, а на концах линии устанавливают терминирующие резисторы. Это общие требования к организации линии; конкретную схему подключения к колонке нужно согласовать отдельно.

Прямое подключение — другой способ управления, а не вариант передачи данных по RS-485: при нём используются импульсы и реле. Поэтому нельзя заранее переносить схему одного способа на другой или считать протоколы разных производителей одинаковыми.

Как подключить и настроить учёт

Работы начинают с проверки оборудования, а затем последовательно настраивают колонку, контроллер и обмен с сервисом.

1. Подготовить данные о колонке. Сфотографировать шильдик и плату, найти паспорт или руководство, если они сохранились. По этим материалам инженеры Гарвекс определят, можно ли использовать управление по RS-485 или нужно рассматривать другой вариант.
2. Согласовать схему подключения. Проверить исполнение Топаз-106К1, состояние электроники, доступность линии и то, как колонка будет связана с контроллером. Решение принимают после осмотра или изучения документов и фото — одной марки модели для гарантии совместимости недостаточно.
3. Настроить пост в Квоте. Задать тип поста и способ управления: при работе по RS-485 — соответствующий адрес, при прямом подключении — параметры импульсного учёта и управления исполнительными устройствами. Конкретную конфигурацию подбирают для установленного оборудования.
4. Проверить выдачу топлива. Выполнить пробный налив в мерник и проверить, что показания колонки и данные учёта согласуются. При необходимости инженеры корректируют настройки учёта.
5. Проверить передачу данных. Подключить контроллер к сети и убедиться, что заправка появляется в АЗС-Онлайн. Затем завести водителей, карты и лимиты, настроить нужные отчёты.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что предусмотреть владельцу

До начала работ полезно определить, как будет организована выдача: оператором или по картам и PIN-кодам, нужны ли персональные лимиты и какие отчёты понадобятся. Также стоит проверить, есть ли на объекте связь для передачи данных и кто будет контролировать резервуары и операции.

Главное — не начинать с предположения, что любой Топаз-106К1 подключается одинаково. Сначала подтверждают состав электроники и схему управления, затем настраивают Квоту и проверяют результат на пробном наливе. Так проще избежать ошибок в учёте и выбрать подходящий вариант без необоснованных обещаний совместимости.

Для предварительного подбора отправьте инженерам Гарвекс фото шильдика и платы колонки. Описать объект и приложить материалы можно через контакты.
