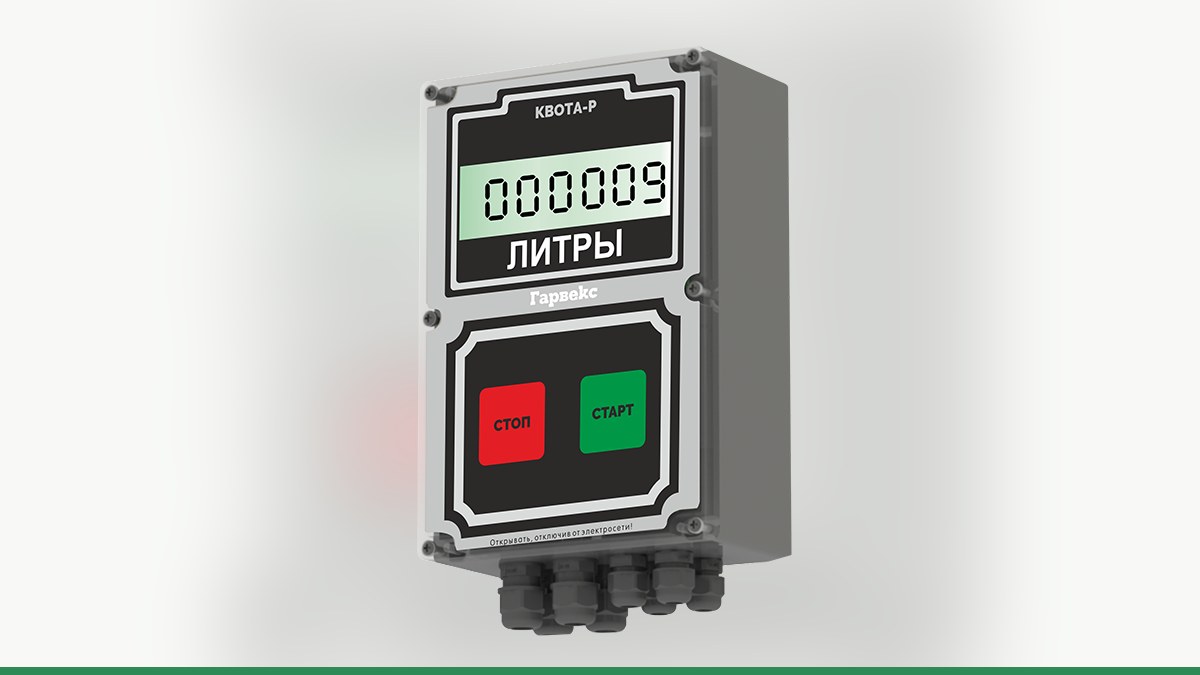

Tokheim Quantium 510 (Q510): устройство и подключение к контроллеру учёта топлива «Квота»

Tokheim Quantium 510 (Q510) — колонка серии Quantium, в России встречаются модели этой и других серий Tokheim. Для Quantium 510 в имеющихся сведениях указан калькулятор WWC T1. Однако фактическая комплектация, доступные сигналы и способ обмена зависят от исполнения конкретной колонки. Поэтому запрос «tokheim quantium 510 (q510) подключение контроллера учета топлива» начинается не с выбора провода, а с проверки платы и шильдика.

Что известно об устройстве Q510

В колонках серии Quantium гидравлическая часть может включать насосный блок, электромагнитные клапаны и поршневой измеритель TQM. Измеритель связан с валом и пульсатором, который формирует импульсы; в описании TQM указано 100 импульсов на литр. Это характеристика измерителя, а не основание автоматически задавать такой коэффициент для любой точки подключения Q510: сначала нужно установить, какой сигнал доступен на конкретной колонке и откуда он снимается.

В головной части Quantium расположена электроника. Для Quantium 510 указан калькулятор WWC T1; в серии также применялись более поздние калькуляторы. В составе электроники могут быть плата связи, дисплеи и датчик положения пистолета. Конкретное исполнение и доступ к сигналам определяют при осмотре.

Калькулятор может поддерживать разные протоколы связи, но это не означает, что любой из них совместим с «Квотой». Возможность обмена с контроллером по Tokheim или IFSF не подтверждена заранее — её проверяют инженеры по модели и плате колонки.

Два варианта подключения к «Квоте»

Схема зависит от того, какой способ управления доступен и что требуется сохранить в электронике Q510. На практике рассматривают прямое подключение, управление по RS-485 при подтверждённой совместимости или замену платы. Универсальной схемы для всех исполнений Q510 нет.

Прямое подключение

При прямой схеме протоколы связи не используются. Контроллер получает импульсы генератора, включает насос и клапан через свои реле и отслеживает датчик пистолета. Если импульсы пропадают, контроллер останавливает насос. Для настройки задают коэффициент «импульсов на литр», но его нужно подтвердить для фактического выхода, а не переносить из общего описания измерителя.

Прямую схему рассматривают, если к нужным цепям колонки можно безопасно получить доступ. Наличие импульсного датчика само по себе недостаточно: важно также проверить управление насосом и клапанами, датчик пистолета и особенности действующей электроники. Подробности о контроллере «Квота-2» и контроллере «Квота-3» помогут сравнить варианты контроллеров, но выбор схемы для Q510 всё равно требует осмотра.

Связь по RS-485

При этом варианте у колонки остаётся собственная электроника: она считает литры, а контроллер разрешает налив, задаёт дозу и получает результат по линии RS-485. Такой способ применяют только при подтверждённой совместимости электроники колонки с «Квотой».

Нельзя считать протокол Tokheim или IFSF автоматически поддерживаемым контроллером. Также не следует отождествлять протоколы разных производителей: название интерфейса RS-485 само по себе не подтверждает совместимость. Для Q510 инженеры проверяют модель платы и доступную документацию.

Замена платы управления

Если штатная электроника не подходит для выбранной схемы, можно рассмотреть замену платы управления ТРК на плату управления ТРК Гарвекс. Возможность такой замены и состав необходимых работ определяют после осмотра колонки. Это не означает, что плата подойдёт без проверки конкретного исполнения Q510.

Как подключить и настроить учёт

1. Подготовьте данные о колонке. Сфотографируйте шильдик и плату так, чтобы были видны обозначения и разъёмы. Не отключайте и не переставляйте провода наугад.
2. Передайте материалы инженерам Гарвекс. По фото или после осмотра они определят, можно ли использовать прямое подключение, есть ли основания проверять связь по RS-485 или целесообразна замена платы.
3. Настройте пост в «Квоте». Для прямой схемы задают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета. Для связи по RS-485 настраивают адрес — только если совместимость подтверждена.
4. Проведите пробный налив. Сравните показания колонки и контроллера на мернике. Если требуется, скорректируйте коэффициент по результатам проверки.
5. Проверьте передачу данных. Если объект использует облачный сервис, убедитесь, что заправки передаются и отображаются в сервисе АЗС-Онлайн.

На одном контроллере возможности по прямому подключению зависят от модели и конфигурации постов. Например, для «Квоты-2» предусмотрен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. У «Квоты-3» часть постов может работать по RS-485, но подключение Q510 этим способом требует отдельного подтверждения совместимости.

Что важно учесть до запуска

Работы с колонкой должны выполнять специалисты, знакомые с её электроникой и требованиями безопасности. Не стоит выбирать схему только по названию модели или пытаться подключить RS-485 к любому свободному разъёму: сначала устанавливают назначение сигналов и поддерживаемый способ управления.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс. Контроллер не заменяет эту процедуру.

Итог: для Tokheim Quantium 510 возможны разные пути интеграции, но готовую совместимость нельзя подтвердить только по обозначению Q510. Чтобы подобрать схему для вашей мини-АЗС, КАЗС, МАЗС или ведомственной заправки, отправьте инженерам Гарвекс фото шильдика и платы колонки.
