Замена платы управления в ТРК Tatsuno на плату Гарвекс: когда это оправдано

Колонки Tatsuno серии BMP на мини-АЗС и ведомственных заправках часто переживают собственную электронику. Дисплей счётчика PDE тускнеет, после грозы не восстанавливается блок питания с ключами клапанов и пускателей, пульт PDE RT-1 перестаёт видеть колонку — а гидравлика при этом исправна: насосный моноблок с электродвигателем 0,75 кВт, проточный измеритель Tatsuno с двухканальным датчиком импульсов EK-1025. Именно в этот момент владелец решает: искать родную электронику или ставить плату управления ТРК Гарвекс и контроллер учёта «Квота». Разберём, когда замена платы оправдана, а когда достаточно прямого подключения.

Что за электроника стоит в колонках Tatsuno

Колонки серии BMP, которые применяются на российских АЗС, выпускает европейское подразделение Tatsuno Europe (Чехия, город Бланско, прежнее название Tatsuno-Бенч). Японская Tatsuno выпускает также серию Sunny. В линейке BMP — модели 500.S и 500.SX с корпусом 1400 мм, BMP 2000 в вариантах Small и Island с корпусом 1600 мм, исполнения с лебёдками шлангов, газовые колонки LPG и более новая серия Ocean BMP 4000. Расход зависит от исполнения: 35–50 л/мин у стандартных, 70–90 у колонок повышенной производительности и 120–150 у дизельных.

Топливо подаётся через двухступенчатые электромагнитные клапаны или пропорциональные клапаны на 24 В. Управляет колонкой электронный счётчик PDE или более новый PDEX: блок процессора, блок питания с ключами клапанов и пускателей, дисплеи. Датчики положения пистолета подключены через оптронную развязку.

Как колонка общается с системой управления

Связь идёт по линии RS-485 с собственным протоколом PDE (рекомендуемая скорость 9600 бит/с, до 19 200). Через блок конвертера протоколов PDEPRC возможна работа по DART, Hectronic ER4 и Puma LAN. Параметры задаются пультом PDE RT-1 или инфракрасным пультом, кнопками на блоке процессора и сервисными программами; коды ошибок публикует производитель, метрологические переключатели пломбируются.

Отдельно стоит отметить деталь, важную для модернизации: у электроники PDE на блоке процессора есть выходы импульсов по сторонам колонки, повторяющие сигнал генератора импульсов. Это и открывает дорогу прямому подключению внешнего контроллера.

Два пути подключения контроллера «Квота»

Прямое подключение

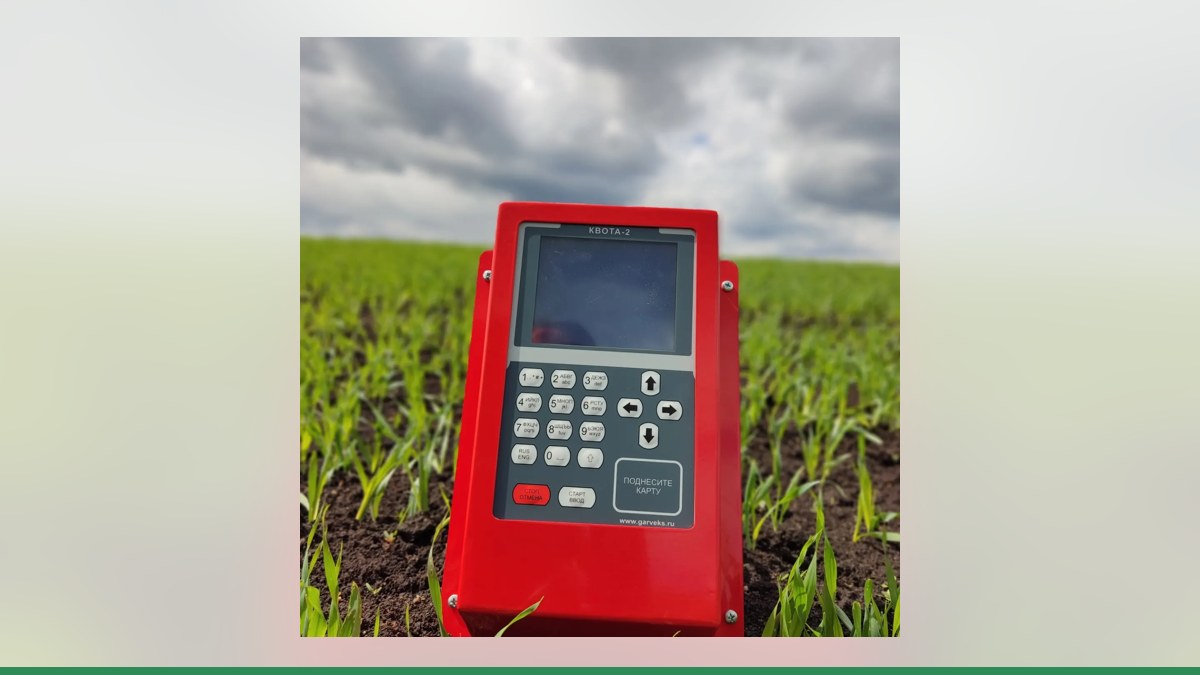

«Квота» сама считает импульсы генератора импульсов колонки — коэффициент «импульсов на литр» задаётся в настройке поста. Контроллер включает насос и клапан через свои реле, следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали. Протоколы здесь не используются: нужны только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. На один контроллер Квота-2 или контроллер Квота-3 — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Управление по RS-485

Если у колонки своя электроника и она сама считает литры, «Квота» может работать по линии RS-485: разрешать налив, задавать дозу и получать результат. Так построена работа с колонками с электроникой «Топаз» и с Квота-Р. По RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4. Способы можно совмещать: например, Квота-3 — один пост прямым подключением и ещё три по RS-485. Возможность связи по протоколу PDE (RS-485) с контроллерами «Квота» не подтверждена — её проверяют инженеры Гарвекс по модели платы.

Замена платы управления

Если электроника колонки устарела или несовместима, её можно заменить плата управления ТРК Гарвекс. Плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настраивается через меню и по Wi-Fi. Подбор платы и схемы делают по осмотру колонки — универсального решения «под все BMP» не существует.

Сравнение вариантов

Когда замена платы действительно оправдана

• Блок процессора PDE или PDEX не восстанавливается, а коды ошибок указывают на неисправность самой платы.
• Электроника повреждена после грозы или скачка питания, ремонт прежней схемы нецелесообразен.
• Пульт PDE RT-1 и инфракрасный пульт не позволяют вернуть параметры, а состояние метрологических переключателей не восстановить.
• Нужен современный интерфейс: собственный дисплей и кнопки, настройка через меню и по Wi-Fi.
• Планируется связать колонку с облачным сервисом и лимитами на водителей через «Квоту».

Если же гидравлика и родная электроника живы, есть выходы импульсов, доступ к пускателю насоса и клапанам — проще и быстрее прямое подключение.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему подключения.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета либо адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента.
4. Подключение связи и проверка, что заправки приходят в сервис АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Если используется линия RS-485, её прокладывают витой парой, устройства подключают цепочкой без ответвлений, а на концах ставят терминирующие резисторы.

Что помнить про поверку

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Вывод

Замена платы управления в ТРК Tatsuno на плату Гарвекс оправдана тогда, когда родная электроника исчерпала ресурс, а гидравлика и измеритель ещё в строю. Если же электроника работоспособна, часто достаточно прямого подключения контроллера «Квота» — без протоколов, только импульсы и реле. Выбор делается не по названию колонки, а по конкретной плате, поэтому отправьте фото шильдика и платы колонки инженерам Гарвекс — они подберут схему и подскажут, какое решение подойдёт вашей АЗС. Контакты — контакты Гарвекс.
