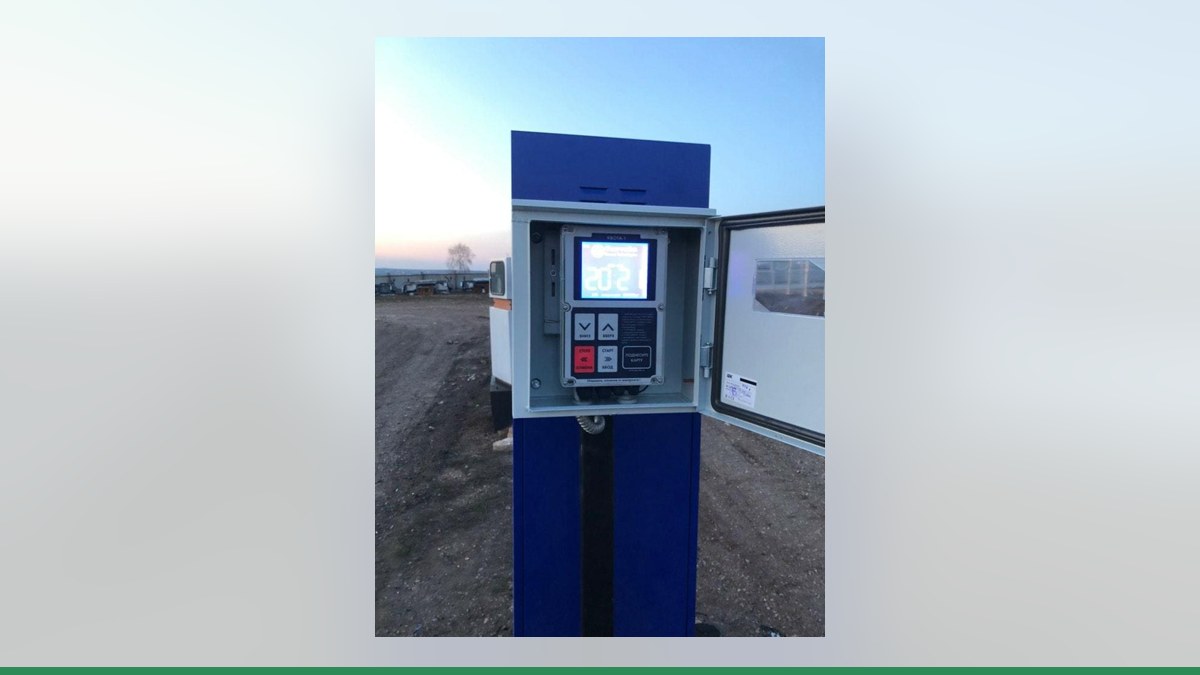

Прямое подключение ТРК Tatsuno к контроллеру «Квота»: импульсы, насос, клапан

Если нужно подключить ТРК Tatsuno к учёту топлива через контроллер «Квота», сначала важно определить, как именно колонка будет управляться. При прямом подключении контроллер получает импульсы от генератора и управляет насосом и клапаном через реле. Протоколы связи в этой схеме не используются. Но доступ к нужным цепям и возможность подключения необходимо проверить на конкретной колонке: окончательный вариант выбирают инженеры Гарвекс по фото платы, шильдика или после осмотра.

Что передаёт генератор импульсов

В гидравлике Tatsuno используется проточный измеритель с двухканальным датчиком импульсов EK-1025. По указанным данным датчик формирует 100 импульсов на литр. В колонках с электронной системой управления PDE на блоке процессора также есть выходы импульсов по сторонам, повторяющие сигнал генератора.

Для прямой схемы важно понять, откуда именно можно снять сигнал на конкретной колонке и доступен ли он для подключения контроллера. Само наличие импульсного выхода ещё не означает, что схему можно определить без проверки платы и проводки.

Контроллер «Квота» считает поступившие импульсы и пересчитывает их в объём по заданному коэффициенту «импульсов на литр». Коэффициент проверяют при настройке поста и пробном наливе в мерник. Для описанного датчика значение 100 импульсов на литр — характеристика оборудования Tatsuno, а не универсальная настройка для любой схемы подключения: инженеры проверяют, какой сигнал используется и как его учитывать.

Как работают насос и клапан

При прямом подключении «Квота» управляет наливом через свои реле: включает насос и клапан, а также следит за датчиком пистолета. Тип контакта датчика — нормально замкнутый или нормально разомкнутый — учитывают в настройках. Если импульсы прекращаются, контроллер останавливает насос.

У Tatsuno топливо может подаваться через двухступенчатые электромагнитные клапаны или пропорциональные клапаны на 24 В. Это описание устройства колонки, а не готовая инструкция по подключению: до выбора схемы нужно проверить исполнение клапанов и доступные цепи. По одним только значениям напряжения нельзя определить, как именно подключать конкретный пост.

В прямой схеме используются провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Подключение согласуют с конкретным исполнением ТРК и контроллера. Для одного контроллера Квота-2 или Квота-3 предусмотрен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Два варианта подключения

У ТРК Tatsuno с электронной системой управления можно рассматривать прямое подключение или управление через собственную электронику колонки. Отдельный вариант — замена платы. Возможность каждого решения оценивают индивидуально.

При прямом подключении протоколы не нужны — используются импульсы и релейное управление. RS-485 — другой способ: колонка работает со своей электроникой, которая сама считает литры. У Tatsuno связь с системой управления описана через RS-485 с собственным протоколом PDE. Возможность связи по PDE с контроллером «Квота» не подтверждена: её проверяют инженеры Гарвекс по модели платы. Нельзя считать протоколы разных производителей взаимозаменяемыми.

Если штатная электроника не подходит для выбранной схемы, может рассматриваться установка платы управления ТРК Гарвекс. Подбирают её по осмотру колонки — заранее считать такой вариант подходящим нельзя.

Как подключить и настроить учёт

1. Подготовить данные о колонке. Сфотографировать шильдик, плату управления и доступные маркировки проводов. Не разбирать и не переподключать узлы только по общему описанию модели.
2. Выбрать схему. Инженеры Гарвекс оценивают фото или осматривают колонку и определяют, возможны ли прямое подключение, работа по RS-485 либо замена платы.
3. Настроить пост в «Квоте». Для прямого варианта задают тип поста и коэффициент импульсов, проверяют управление насосом и клапаном, а также тип контакта датчика пистолета. Для RS-485 отдельно проверяют возможность обмена с электроникой колонки.
4. Провести пробный налив. Результат сверяют в мернике и при необходимости корректируют коэффициент. Затем проверяют остановку насоса и корректность учёта.
5. Подключить передачу данных. Если используется облачный сервис, проверяют поступление заправок в АЗС-Онлайн.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что отправить инженерам

Чтобы подобрать вариант без предположений по модели, отправьте инженерам Гарвекс фото шильдика и платы колонки. Если доступны, приложите снимки маркировок генератора импульсов, клапанов и цепей управления насосом. По этим материалам можно оценить, есть ли доступ к сигналу импульсов и исполнительным цепям, и определить дальнейший порядок работ.

Прямое подключение Tatsuno к контроллеру «Квота» — это не подключение по RS-485: в первой схеме «Квота» сама считает импульсы и управляет реле, во второй колонка работает со своей электроникой. Какой вариант подойдёт, зависит от фактического исполнения ТРК. Для подбора схемы отправьте фото шильдика и платы через контакты Гарвекс.
