Tatsuno BMP 511 (серия BMP 500.S Junior): учёт топлива через АЗС-Онлайн на мини-АЗС

Односторонняя топливораздаточная колонка Tatsuno BMP 511 (серия BMP 500.S Junior) — частая находка на мини-АЗС и ведомственных заправках. Её компактный корпус 1400 мм, один насос и один шланг делают модель удобной для небольших объектов, где не нужна высокая пропускная способность. Но при попытке вывести учёт выдачи топлива в облачный сервис у владельца или механика возникает вопрос: как эту японско-европейскую колонку подружить с современной системой контроля?

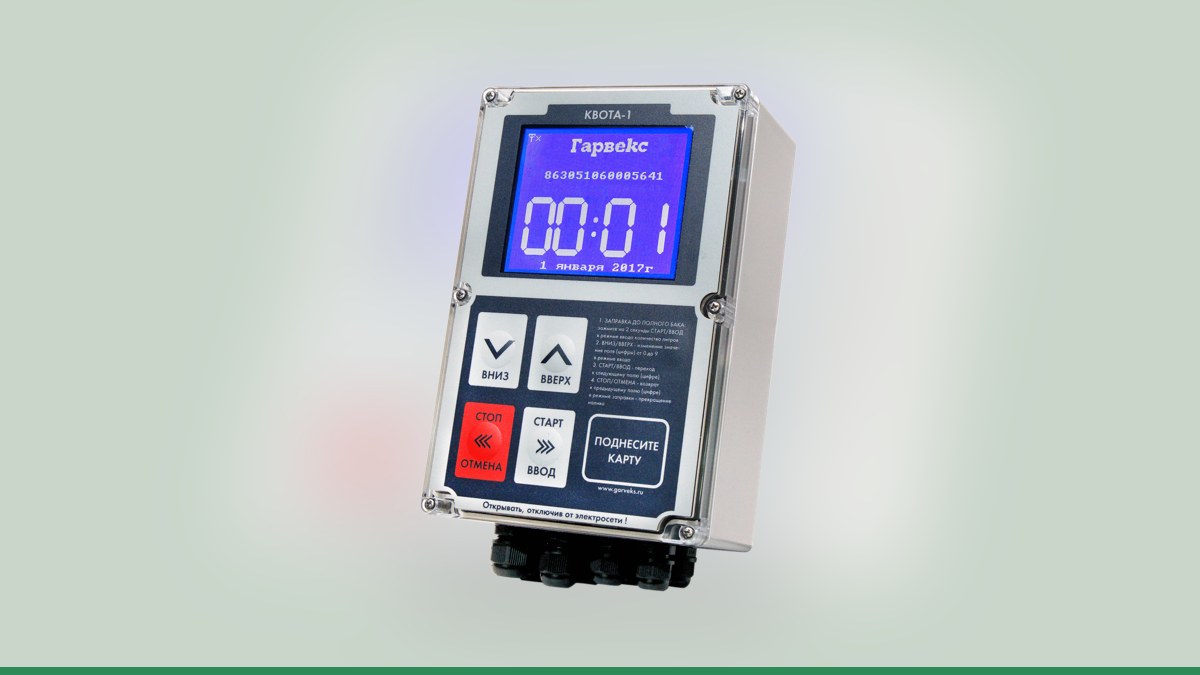

Производитель «Гарвекс» выпускает контроллеры учёта топлива «Квота» и облачный сервис АЗС-Онлайн. С их помощью можно организовать отпуск по картам, лимиты на водителей, удалённый запуск и автоматический сбор данных. Реалистичны два варианта подключения колонки Tatsuno BMP 511 — прямой (через импульсы и реле) или с заменой штатной электроники. Какой подойдёт в вашем случае, решают инженеры «Гарвекс» после осмотра колонки или по паспорту и фото платы.

Особенности колонки Tatsuno BMP 511

Колонка BMP 511 — представитель серии Junior. Она выпускается в вариантах L/R (левая/правая сторона), /D0 (дисплей только литров — для ведомственных АЗС) и -HS (шланг с пружиной). Расход топлива — 35–50 литров в минуту, в исполнении /H — 70–90 л/мин. Гидравлика построена на насосном моноблоке с двигателем 0,75 кВт и проточном измерителе Tatsuno с двухканальным датчиком импульсов EK-1025, который выдаёт 100 импульсов на литр. Топливо подаётся через двухступенчатые электромагнитные клапаны или пропорциональные клапаны на 24 В.

Управляет колонкой электронный счётчик PDE или более новый PDEX: блок процессора, блок питания с ключами клапанов и пускателей, дисплеи. Датчики положения пистолета подключены через оптронную развязку. У электроники PDE на блоке процессора есть выходы импульсов по сторонам колонки, повторяющие сигнал генератора импульсов.

Связь с внешними системами возможна по линии RS-485 с собственным протоколом PDE, а через конвертер PDEPRC — по протоколам DART, Hectronic ER4 и Puma LAN. Однако возможность прямой работы контроллера «Квота» по RS-485 с протоколом PDE не подтверждена — это проверяют инженеры «Гарвекс» по модели электронной платы.

Два способа интеграции с АЗС-Онлайн

Поскольку штатная электроника колонки BMP 511 уже содержит все необходимые элементы для базового управления (процессор, импульсный выход, реле насоса и клапанов), учёт топлива можно организовать двумя путями. Выбор зависит от состояния колонки, её возраста и требований к функциональности.

Прямое подключение контроллера «Квота»

Этот способ не требует вмешательства в штатную электронику колонки. Контроллер Квота-2 или Квота-3 подключается напрямую к: - генератору импульсов (двухканальный датчик EK-1025, 100 имп/л — коэффициент задаётся в настройках контроллера); - пускателю насоса (через реле контроллера); - клапанам снижения расхода (при необходимости — через второй канал); - датчику положения пистолета (оптронная развязка, тип контакта настраивается — нормально замкнутый или нормально разомкнутый).

Протоколы связи здесь не используются — только провода. На один контроллер Квота-2 или Квота-3 можно подключить один полноценный пост с двухканальным счётчиком и клапаном снижения расхода или два упрощённых поста с одноканальным счётчиком. Контроллер сам считает литры, управляет насосом и клапаном, останавливает налив, если импульсы пропали (обрыв, отсутствие топлива).

Этот вариант подходит для колонок, штатная электроника которых исправна и не требует замены. Главное — получить доступ к импульсным выходам на блоке процессора PDE или PDEX (штатные разъёмы повторяют сигнал генератора EK-1025).

Замена платы управления

Если штатная электроника колонки устарела, вышла из строя или не поддерживает нужный режим работы, её можно заменить на плату управления ТРК Гарвекс. Эта плата самостоятельно управляет насосом, клапанами, дисплеем и кнопками колонки, а также принимает сигналы от генератора импульсов и датчика пистолета. Настройка производится через меню или по Wi-Fi. Плата устанавливается в корпус колонки вместо штатного блока PDE/PDEX.

После замены колонка становится полностью управляемой от контроллера «Квота» по прямому подключению (импульсы + реле) или, в зависимости от модификации платы, по RS-485. Подбор конкретного варианта делают инженеры «Гарвекс» после осмотра колонки.

Сравнение способов подключения

В обоих случаях после окончания работ контроллер «Квота» подключается к облачному сервису АЗС-Онлайн, и все заправки автоматически передаются на сервер. Если связь временно пропадает, данные сохраняются в памяти контроллера и отправляются позже.

Как подключить и настроить учёт

Процесс интеграции колонки Tatsuno BMP 511 с системой учёта «Гарвекс» состоит из нескольких этапов. Выполнить их можно как самостоятельно (при наличии квалификации), так и с привлечением специалистов.

1. Направьте инженерам «Гарвекс» фото шильдика колонки и фото штатной платы управления (PDE/PDEX). На основе этих данных они определят схему подключения: можно ли использовать прямое подключение, нужна ли замена платы, есть ли возможность работы по RS-485.
2. После согласования схемы настройте пост в контроллере «Квота». Выберите тип поста (полноценный или упрощённый), задайте коэффициент импульсов (для EK-1025 — 100 имп/л), укажите тип выхода насоса и клапана, настройте датчик пистолета (нормально замкнутый или нормально разомкнутый). Если используется замена платы — настройте плату через меню.
3. Проведите пробный налив в мерник. Сравните показания колонки и контроллера. При необходимости поправьте коэффициент импульсов в настройках Квоты.
4. Подключите контроллер к интернету (GSM, Ethernet, Wi-Fi — в зависимости от модели). Убедитесь, что заправки появляются в личном кабинете АЗС-Онлайн.
5. Заведите водителей, топливные карты, лимиты и группы доступа в облачном сервисе. Настройте отчёты и интеграцию с 1С, если требуется.

Важно: после любого вмешательства в электронику колонки, влияющего на учёт топлива (подключение импульсных выходов, замена платы), требуется поверка — уточните её необходимость у инженеров «Гарвекс». Контроллер «Квота» не проводит поверку, а лишь учитывает импульсы.

Вывод

Колонка Tatsuno BMP 511 (серия BMP 500.S Junior) — надёжное оборудование для небольших заправок. Подключение к системе учёта «Гарвекс» позволяет автоматизировать контроль выдачи, исключить несанкционированный слив и получать прозрачные отчёты в реальном времени.

Чтобы узнать, какой способ подключения подходит именно для вашей колонки — прямое подключение или замена платы — отправьте инженерам «Гарвекс» фото шильдика и фото платы PDE/PDEX. Это можно сделать через форму обратной связи на сайте или в чате поддержки. Инженеры подберут схему, а при необходимости выедут на объект.
