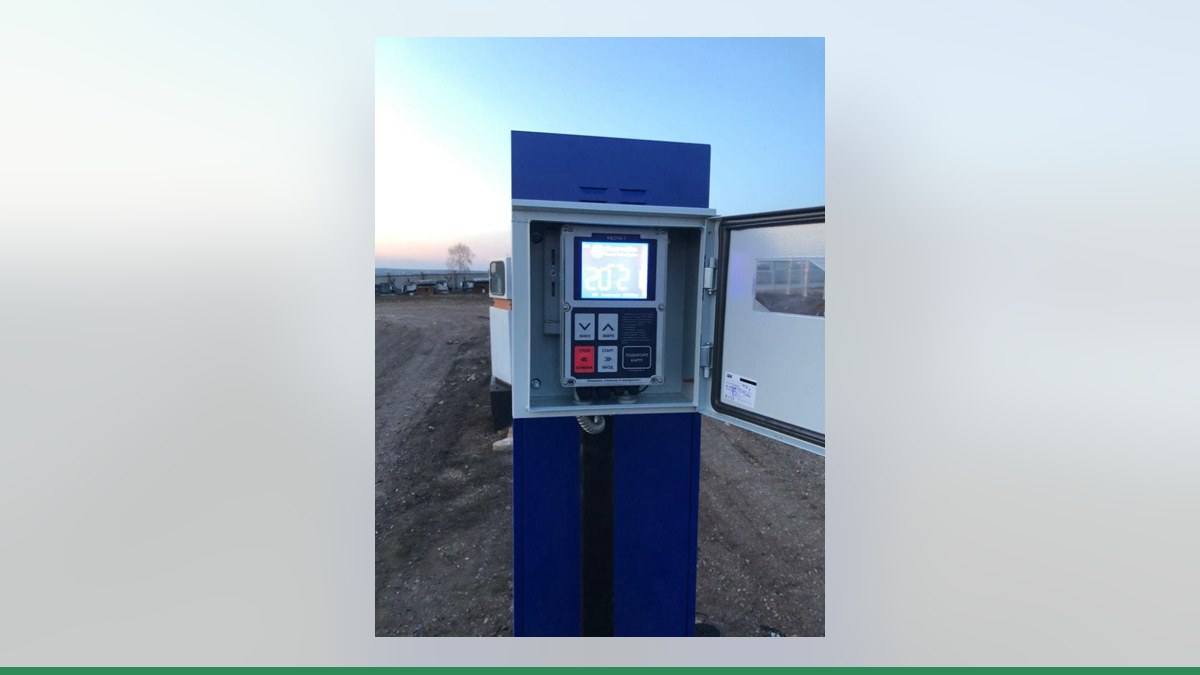

Модернизация ТРК 2204.10, 2306.10, 2408.10, 2204.25, 2306.25 и 2408.25: прямое подключение к «Квоте» или замена электроники

Многопистолетные ТРК Славутич моделей 2204.10, 2306.10, 2408.10, 2204.25, 2306.25 и 2408.25 можно включить в современную систему учёта двумя способами: подключить колонку к контроллеру «Квота» напрямую или заменить её электронику. Какой вариант подойдёт, зависит от состояния платы, состава оборудования и требуемой схемы работы. Совместимость заранее не предполагают: её оценивают инженеры Гарвекс после осмотра колонки либо по паспорту и фотографиям платы.

Что важно знать о колонках

Модели 2204, 2306 и 2408 относятся к многопистолетным ТРК Н- и L-исполнения; на одной стороне может быть до четырёх пистолетов. В колонках этой серии применяется контроллер FDC4480T. Он работает с четырьмя сдвоенными клапанами, четырьмя пускателями, четырьмя датчиками положения пистолетов и четырьмя импульсными датчиками объёма.

Связь управляющего терминала с электроникой колонки организована по интерфейсу RS-485 с протоколом Dlink2. Для FDC4480T предусмотрены режимы HOST, AUTO и PULT. Это характеристики электроники самой ТРК, а не подтверждение её совместимости с контроллером «Квота».

Для автоматизации учёта рассматривают не только интерфейс связи, но и то, кто будет управлять наливом и считать объём. При прямом подключении эти функции распределяются иначе, чем при работе по RS-485.

Два варианта модернизации

1. Прямое подключение к «Квоте»

Контроллер получает импульсы от генератора в измерителе объёма, управляет пускателем насоса и клапанами через реле, а также отслеживает датчик положения пистолета. При таком способе колонка подключается проводами к оборудованию контроллера; протоколы связи не используются.

Для многопистолетной ТРК важно определить, как будут сгруппированы посты и какие клапаны и датчики задействовать. Для одного полноценного поста используется двухканальный счётчик импульсов и клапан снижения расхода; возможна также конфигурация двух упрощённых постов с одноканальным счётчиком. Конкретную схему и подходящую модель «Квоты» определяют специалисты после проверки колонки. Подробнее о возможностях контроллера — контроллер Квота-3.

2. Замена платы управления

Если имеющаяся электроника устарела, неисправна или её не удаётся использовать в нужной конфигурации, рассматривают замену платы. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Но возможность установить её именно в конкретную ТРК Славутич подтверждают только после осмотра оборудования: важны состав узлов и особенности подключения. Описание изделия: плата управления ТРК Гарвекс.

Как оценить связь по RS-485

Наличие в ТРК интерфейса RS-485 ещё не означает, что контроллер «Квота» сможет работать с ней по этому интерфейсу. У колонки и контроллера должны совпадать поддерживаемые способы обмена. Для FDC4480T указан протокол Dlink2, однако возможность связи по Dlink2 с «Квотой» не подтверждена. Её отдельно проверяют инженеры Гарвекс по модели платы и документации.

Важно не смешивать два способа подключения. При прямом управлении используются импульсы, реле и провода датчика пистолета, без протокола. RS-485 применяется, когда у колонки остаётся своя электроника, а контроллер взаимодействует с ней по поддерживаемому протоколу. Протоколы разных производителей не следует считать одинаковыми только потому, что у устройств есть интерфейс RS-485.

Если после модернизации требуется удалённый контроль заправок, «Квоту» можно использовать вместе с облачным сервисом АЗС-Онлайн. В сервисе доступны учёт заправок, лимиты для водителей и групп, авторизация по картам или пин-кодам и отчёты. Связка подбирается под контроллер и схему работы объекта.

Как подключить и настроить учёт

1. Подготовьте информацию о ТРК. Сделайте фотографии шильдика и платы, зафиксируйте модель электроники. Если есть паспорт колонки или схема подключений, приложите их.
2. Передайте материалы инженерам Гарвекс. По осмотру колонки или документам специалисты оценят состояние платы и узлов, проверят варианты прямого подключения, связи по RS-485 или замены электроники. Это этап подбора схемы, а не подтверждение совместимости по названию модели.
3. Согласуйте конфигурацию постов. Для прямого подключения определяют, какие импульсные датчики, пускатели, клапаны и датчики пистолетов подключить. Для варианта с сохранением электроники уточняют возможность обмена с контроллером по RS-485.
4. Настройте контроллер. В «Квоте» задают тип поста и необходимые параметры выбранной схемы: коэффициент импульсов, управление насосом и клапаном, контроль датчика пистолета либо адрес устройства при работе по RS-485.
5. Проверьте налив. После подключения выполняют пробный отпуск топлива в мерник и при необходимости корректируют коэффициент импульсов. Затем проверяют работу поста и передачу данных в систему учёта.
6. Настройте удалённый учёт, если он нужен. Для работы с АЗС-Онлайн подключают связь и проверяют поступление заправок; после этого настраивают пользователей, карты, лимиты и отчёты.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Как выбрать подходящий путь

Прямое подключение позволяет использовать импульсный датчик и исполнительные цепи колонки, но требует проверки проводки и определения схемы постов. Сохранение штатной электроники с управлением по RS-485 возможно только при подтверждённой совместимости интерфейса и протокола. Замена платы — отдельный вариант, если существующую электронику нецелесообразно использовать, однако её установку также подбирают под конкретную ТРК.

Для владельца мини-АЗС, КАЗС, МАЗС или ведомственной заправки практичный первый шаг — отправить инженерам Гарвекс фото шильдика и платы колонки, а также паспорт, если он сохранился. По этим материалам можно обсудить возможную схему модернизации, не полагаясь на предположения о совместимости.
