Прямое подключение ТРК «Север» к контроллеру «Квота»: импульсы, насос, клапан

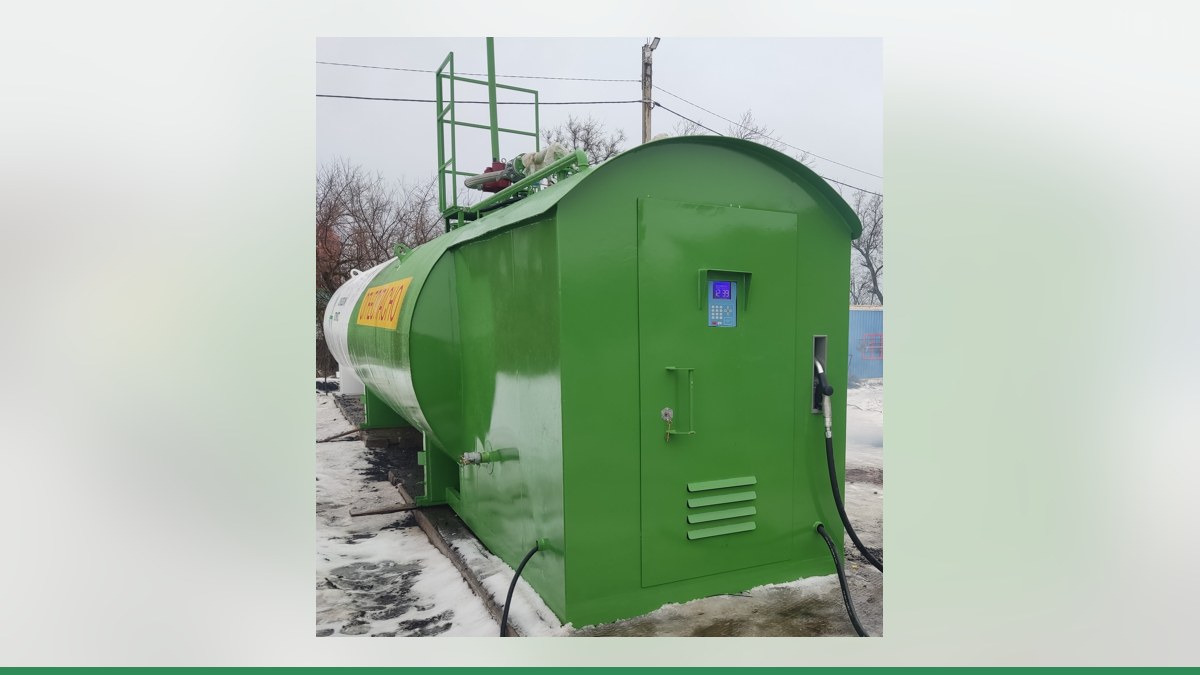

Владельцы и механики мини-АЗС, КАЗС и ведомственных заправок часто сталкиваются с задачей: как перевести старую механическую колонку на современный автоматизированный учёт, не меняя её целиком. Один из самых частых запросов — подключение ТРК «Север» к контроллеру учёта топлива «Квота». Механическая колонка «Север» не имеет собственной электроники, а значит, единственный рабочий способ — прямое подключение по импульсному выходу и реле управления насосом. Разберём схему, настройки и важные нюансы этого решения.

Что такое прямое подключение и когда оно нужно

Прямое подключение — это способ, при котором контроллер «Квота» полностью берёт на себя функции управления колонкой:

• считает импульсы от генератора колонки (геркон на валу отсчётного устройства);
• включает и выключает насос и клапан через свои реле;
• следит за датчиком пистолета (нормально замкнутый или разомкнутый контакт);
• останавливает налив, если пропали импульсы или превышена заданная доза.

Никаких протоколов связи, цифровых шин или дополнительных плат — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Такой подход идеально подходит для механических колонок «Север» моделей 111-50МС, 110-50, 210/211, 420/421 и мультитопливных 520-580 — у них нет собственной электроники, и единственный выход для учёта — импульс 1 имп./литр от геркона на валу отсчётного устройства.

Важно: у электронных моделей «Север» (с индексом СДИ, серии 5xx) схема может отличаться — там может потребоваться управление по RS-485 или замена платы. В таких случаях схему подбирают индивидуально по паспорту колонки.

Схема подключения: импульсы, насос, клапан

Для прямого подключения к контроллеру «Квота» (модели Квота-2 или Квота-3) потребуются следующие соединения:

На один контроллер Квота-2 или Квота-3 можно подключить:

• один полноценный пост с двухканальным счётчиком импульсов и управлением клапаном;
• или два упрощённых поста с одноканальным счётчиком (без клапана снижения расхода).

Если на АЗС больше двух постов, для остальных колонок потребуется управление по RS-485 (если колонка имеет свою электронику) или замена платы на плату управления ТРК Гарвекс.

Сравнение способов подключения колонок к контроллеру «Квота»

Чтобы вы могли выбрать оптимальный вариант для своей колонки, приведём таблицу сравнения:

Как подключить и настроить учёт: пошаговый план

Шаг 1. Подготовка и согласование

Прежде чем браться за инструменты, отправьте инженерам Гарвекс фото шильдика колонки (модель, заводской номер) и фото платы или клеммной колодки. Наши специалисты подберут точную схему подключения и проверят, подходит ли ваша модификация «Север» для прямого управления от контроллера. Важно: по требованиям изготовителя колонок «Север», на систему управления должно быть заключение ООО «АЗС СПЕЦСЕРВИС». Снимите колонку с гарантии, если монтаж выполняете не уполномоченной организацией.

Шаг 2. Прокладка кабелей и монтаж

Соедините клеммы генератора импульсов, пускателя насоса и датчика пистолета с соответствующими входами контроллера Квота-2 или Квота-3. Для линии RS-485 (если в будущем планируете подключать другие колонки) используйте витую пару без ответвлений, с терминирующими резисторами на концах. Контроллер должен быть установлен вне взрывоопасной зоны.

Шаг 3. Настройка поста в контроллере

В меню контроллера укажите:

• тип поста — «прямое подключение»;
• коэффициент импульсов — 1 (для механической «Север» 1 импульс = 1 литр);
• тип датчика пистолета — нормально замкнутый или нормально разомкнутый (проверяется по факту);
• управление насосом — включать по сигналу от пистолета или команде из облака;
• управление клапаном — если клапан есть и нужен двухскоростной налив.

Шаг 4. Пробный налив и корректировка

Проведите налив в эталонный мерник (не менее 20-50 литров). Сравните показания отсчётного устройства колонки и данные контроллера «Квота». Если есть расхождение, скорректируйте коэффициент импульсов (например, если мерник показал 10,2 л, а Квота зафиксировала 10,0 л — измените коэффициент на 1,02). После таких изменений колонка требует внеочередной поверки — уточните порядок у инженеров Гарвекс.

Шаг 5. Подключение к облачному сервису АЗС-Онлайн

Настройте передачу данных через GSM-модуль (сим-карта) или проводную сеть (Ethernet). В личном кабинете АЗС-Онлайн создайте список водителей, назначьте лимиты топлива, настройте авторизацию по картам или пин-кодам. Проверьте, что заправки приходят на сервер в реальном времени. При пропадании связи данные хранятся в памяти контроллера (до 8192 операций) и автоматически отправляются при восстановлении.

Вывод и призыв к действию

Прямое подключение механической ТРК «Север» к контроллеру «Квота» — надёжный и недорогой способ модернизировать учёт топлива на мини-АЗС, КАЗС или ведомственной заправке. Вы получаете:

• точный учёт каждой заправки с хранением истории;
• удалённое управление через облачный сервис АЗС-Онлайн;
• контроль доступа по картам и лимитам;
• возможность интеграции с 1С и системами мониторинга транспорта.

Чтобы получить готовую схему подключения под вашу колонку «Север», отправьте инженерам Гарвекс фото шильдика и фото платы (или клеммной колодки) колонки через контакты Гарвекс. Мы поможем подобрать подходящий контроллер и настроим прямую схему учёта с импульсного выхода. Не забудьте: после любого вмешательства в электронику, влияющую на учёт, колонка требует поверки — уточните у инженеров порядок действий и перечень документов.
