Мини-АЗС, КАЗС или ведомственная заправка с колонками «Север» часто живёт по журналу: механик отпустил топливо, записал литры, вечером сверил с остатком. Пока постов один-два, а водителей мало, такая схема терпима. Но появляются лимиты, несколько видов топлива, отчёты по сменам — и ручной журнал перестаёт сходиться. Разберём, как организовать учёт топлива на мини-АЗС с ТРК «Север» через облачный сервис АЗС-Онлайн и контроллеры «Квота»: какие схемы подключения бывают, что проверить до начала работ и как выглядит настройка по шагам.
Что нужно знать про «Север» с точки зрения учёта
«Север» — российские топливораздаточные колонки. По руководству по эксплуатации модели «СЕВЕР»-111-50МС1 изготовитель — ООО «АЗС СПЕЦСЕРВИС» (г. Серпухов, Московская область). В линейке — моноблок 111-50МС (один рукав, 50 л/мин, самовсасывающая, стрелочное отсчётное устройство), напорная 110-50, модели 210/211/420/421 по числу рукавов и мультитопливные 520–580 — до четырёх видов топлива и восьми рукавов. Топливо: бензин, керосин, дизельное топливо.
Для учёта ключевой узел — генератор импульсов. На модели 111-50МС1 это геркон на валу отсчётного устройства: один оборот вала — один литр — один импульс на пульт управления. Пуск и останов идут по команде дистанционного устройства через пусковую цепь, а дозу задают на пульте, компьютере или кассе. Своей платы управления и протокола у такой механической колонки нет — управление полностью внешнее.
Отсюда два вывода. Первый: механическая «Север» с импульсным выходом — типичный случай прямого подключения, когда контроллер сам считает импульсы и управляет пуском насоса. Второй: до работ проверьте документальную часть. Управлять колонкой можно системой управления (пульт, контроллер, компьютер), разрешённой к применению в РФ, и по требованию изготовителя на систему должно быть заключение ООО «АЗС СПЕЦСЕРВИС» о возможности управления колонками «Север». Ввод в эксплуатацию выполняется силами изготовителя или уполномоченной организации, иначе снимается гарантия. Это уточняют до подключения учёта.
Схемы подключения: три варианта
| Вариант | Как работает | Когда подходит | Что учесть |
|---|---|---|---|
| Прямое подключение | «Квота» считает импульсы генератора импульсов, включает насос и клапан своими реле, следит за датчиком пистолета и останавливает насос, если импульсы пропали | Механические колонки с импульсным выходом, в том числе «Север» 111-50МС1 | Протоколы не нужны: только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета |
| Управление по RS-485 | Литры считает электроника колонки, «Квота» разрешает налив, задаёт дозу и получает результат | Колонки со своей электроникой — например, с электроникой «Топаз», а также «Квота-Р» | Относится только к колонкам с собственной электроникой; для других марок возможность связи инженеры Гарвекс проверяют по модели платы |
| Замена платы | Электронику колонки заменяет плата управления ТРК Гарвекс: насос, клапаны, генераторы импульсов, дисплей, кнопки | Если электроника устарела или несовместима | Подбор — по осмотру колонки |
При прямом подключении на один контроллер Квота-2 или контроллер Квота-3 приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Коэффициент «импульсов на литр» задаётся в настройке поста. По RS-485 «Квота-2» управляет до двух постов, «Квота-3» — до четырёх, и способы можно совмещать: один пост прямым подключением и ещё три по линии. Сама линия RS-485 — витая пара, устройства подключаются цепочкой без ответвлений, на концах — терминирующие резисторы.
Электронные модели «Север» (СДИ, 5xx) — отдельная история: схему для них подбирают по паспорту, а поддержку RS-485 у «Севера» мы не утверждаем — это предмет проверки по конкретной колонке. Если электроника не подходит по схеме, её можно заменить платой управления ТРК Гарвекс.
Как подключить и настроить учёт
- Фото шильдика и платы. Владелец присылает фото шильдика и платы колонки, инженеры Гарвекс выбирают схему подключения. Вывод о схеме делают после осмотра колонки или по паспорту и фото платы.
- Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета (нормально замкнутый или нормально разомкнутый контакт) — либо адрес по RS-485.
- Пробный налив в мерник и поправка коэффициента импульсов по факту.
- Подключение связи и проверка, что заправки приходят в АЗС-Онлайн.
- Заведение данных в сервисе: водители, карты, лимиты, отчёты.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Что даёт АЗС-Онлайн на мини-АЗС
Сервис АЗС-Онлайн работает в связке «Квота + колонка» и закрывает то, чего не даёт журнал: лимиты топлива на водителя и группу, авторизацию по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграцию с 1С и мониторинг транспорта. Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть, а если связь пропала — заправки хранятся в памяти контроллера и уходят на сервер позже.

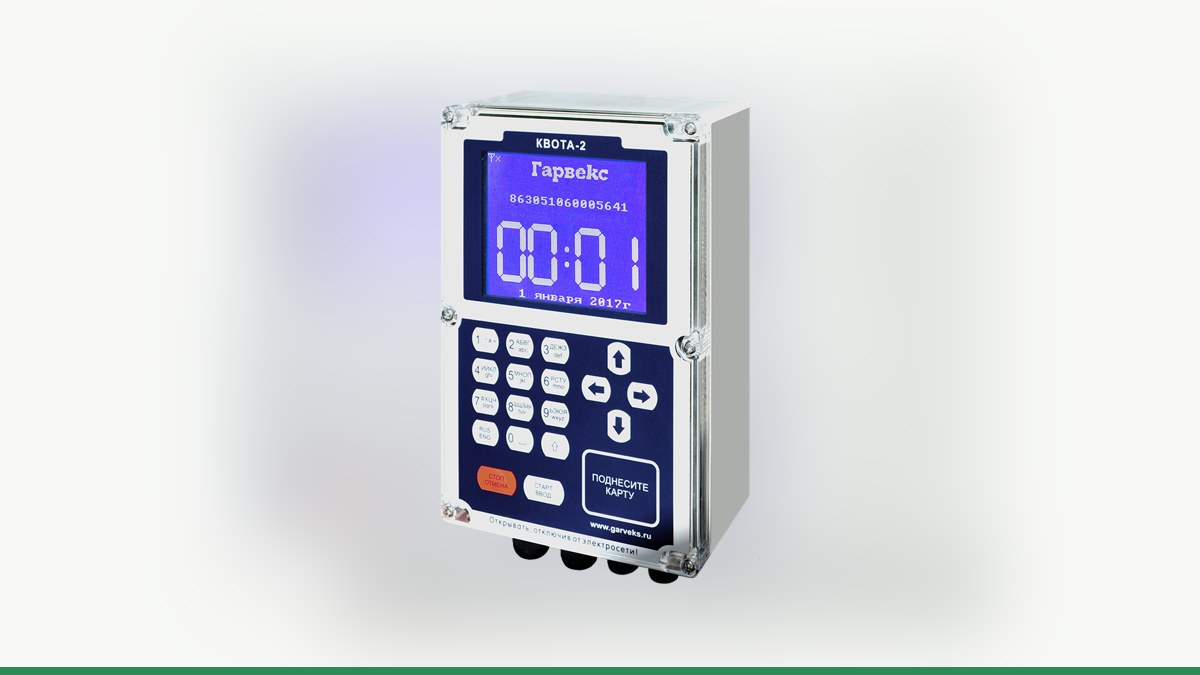

По железу: «Квота-1» и «Квота-2» — интерфейс RS-485, связь через GSM-модуль, до двух постов, до четырёх датчиков уровня топлива, память 8192 операции, 4096 пользователей, установка вне взрывоопасной зоны. «Квота-3» — RS-485 и Ethernet, связь GSM, Wi-Fi, LAN, взрывозащищённый корпус, до четырёх постов и работа от −60 до +50 °C.
Эксплуатация «Север»: короткий чек-лист
- После пробного пуска прокачать не менее 200 л и заменить фильтр грубой очистки.
- Не держать колонку на закрытом кране дольше 3 минут.
- Зимой не отключать питание — работает обогрев.
- Юстировку измерителя выполнять винтами, по руководству.
Вывод
Механическая «Север» с импульсным выходом 1 имп/л — предсказуемый случай для учёта: контроллер считает импульсы, управляет пуском насоса и передаёт заправки в облако, а водители получают лимиты и карты. Электронные модели требуют индивидуального разбора по паспорту. Чтобы не гадать со схемой, отправьте инженерам Гарвекс фото шильдика и платы колонки — по ним подберут вариант подключения и подскажут, что уточнить у изготовителя до начала работ.
