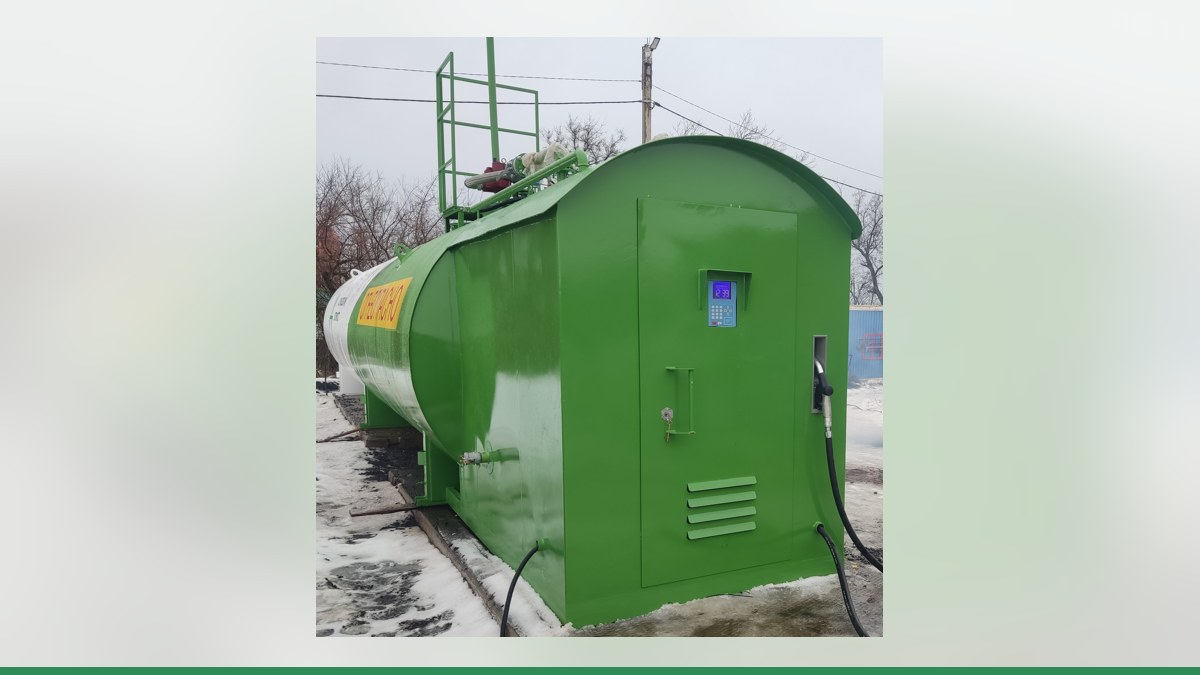

Учёт топлива на мини-АЗС с ТРК Sanki через АЗС-Онлайн

Мини-АЗС, КАЗС и ведомственная заправка с колонками Sanki часто живут на бумажном учёте: оператор записывает литры в журнал, сверка с водителями идёт по ведомостям, а расхождения всплывают в конце месяца. При этом колонка уже отдаёт точные данные — импульсы датчика объёма и состояние механизмов. Остаётся подключить её к контроллеру учёта топлива и вывести результат в облако. Разберём, как это выглядит для Sanki.

Что важно знать об устройстве колонок Sanki

Sanki (Санки) — Beijing Sanki Petroleum Technology Co., Ltd, КНР, компания основана в 2006 году. Для серии SK65 есть руководство по эксплуатации на русском языке (SK65ZF422B, редакция 2012 года), оно ссылается на российские ГОСТ.

Модельный ряд: всасывающая гидравлика SK65ZF212B, ZF422B, ZF632B, ZF842B, ZF1052B — от 2 до 10 рукавов и от 1 до 5 видов топлива; напорная гидравлика SK65QF212B, QF422B, QF632B, QF842B, QF1052B. Номинальный расход 50 или 80 л/мин, питание 380 В, рабочий диапазон от −40 до +50 °C.

Для учёта важна «начинка». Насосный моноблок с газоотделителем приводится электродвигателем через ремённую передачу; далее топливо идёт через электромагнитный клапан в четырёхпоршневой измеритель объёма (один оборот вала — 0,5 л). На валу измерителя стоит оптический датчик импульсов: 50 импульсов на оборот, два канала (A и B), питание +12 В. Клапан имеет три состояния — закрыт, малый поток, большой поток, поэтому перед завершением заданной дозы расход снижается. Снятие пистолета определяет магнитный геркон в держателе крана, пуск двигателя — магнитный пускатель. В электронном отсеке: плата питания, материнская плата с процессором, силовая плата, плата индикации, электромеханический счётчик, обогрев.

Связь с системой управления — интерфейс RS-485, протоколы SANKI и АЗТ 2.0. Сервис: электронная юстировка и настройка параметров с клавиатуры отсчётного устройства, перемычки на материнской плате, поверка раз в год, смена версии программы через порт RS-232.

Три пути к учёту через «Квоту»

Любой из вариантов выбирают после осмотра колонки инженерами Гарвекс — по паспорту, фото платы или на месте.

Прямое подключение

Контроллер сам считает импульсы генератора импульсов колонки (в настройке задаётся коэффициент «импульсов на литр»), включает насос и клапан своими реле, следит за датчиком пистолета (нормально замкнутый или нормально разомкнутый контакт) и останавливает насос, если импульсы пропали. Протоколы здесь не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. На один контроллер Квота-2 или контроллер Квота-3 — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Для Sanki это логичный путь: оптический датчик с каналами A и B и трёхпозиционный клапан как раз дают материал и для подсчёта, и для снижения расхода перед концом дозы.

Управление по RS-485

Здесь у колонки работает своя электроника: она сама считает литры, а контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает с колонками с электроникой «Топаз» и с решением «Квота-Р». Квота-2 управляет по RS-485 до 2 постов, Квота-3 — до 4. Возможность связи с электроникой Sanki по протоколам SANKI и АЗТ 2.0 с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс по конкретной модели платы. Протоколы разных производителей не взаимозаменяемы, переносить настройки «один в один» нельзя.

Замена платы управления

Если электроника устарела или несовместима, её можно заменить на плата управления ТРК Гарвекс — подбор по осмотру колонки. Плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, настройка идёт через меню и по Wi-Fi. Колонка получает современную электронику и понятный интерфейс для контроллера.

Сравнение вариантов

Как подключить и настроить учёт

1. Фото и паспорт. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета либо адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента по факту.
4. Связь и проверка: заправки должны приходить в АЗС-Онлайн без потерь.
5. Люди и правила: в АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Если используется линия RS-485, её собирают витой парой, устройства подключают цепочкой без ответвлений, на концах линии ставят терминирующие резисторы.

Что даёт АЗС-Онлайн

сервис АЗС-Онлайн — облачный сервис Гарвекс: лимиты топлива на водителя и группу, авторизация по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграция с 1С, мониторинг транспорта. Работает в связке «Квота + колонка». Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть; если связь пропала, заправки хранятся в памяти контроллера и уходят на сервер позже. Квота-1 и Квота-2 поддерживают до 2 постов и до 4 датчиков уровня, память — 8192 операции и 4096 пользователей; Квота-3 добавляет Ethernet, Wi-Fi и LAN, взрывозащищённый корпус, до 4 постов и работу от −60 до +50 °C.

Вывод

Sanki — серийные колонки с понятной механикой и оптическим датчиком импульсов, поэтому учёт на них строится либо на прямом подключении к «Квоте», либо на замене платы управления. Протокольный путь по RS-485 возможен, но требует проверки инженерами. Пришлите инженерам Гарвекс фото шильдика и платы колонки — по ним подберут схему подключения и подскажут, что понадобится для настройки. И помните: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
