Модернизация «Нара» 5127 / 5227 / 5327 / 5427: подключение к «Квоте» или замена платы

Колонки «Нара» 5127, 5227, 5327 и 5427 серии 5000 описаны в руководстве по эксплуатации «Нара 5027». Это модульные ТРК: у каждой есть информационно-заправочный блок и насосно-измерительные блоки. У 5127 их два, у 5227 — четыре, у 5327 — шесть, у 5427 — восемь. Производительность составляет 50 л/мин на кран, заявленная погрешность — ±0,25 %. При модернизации важно не только подключить колонку к учёту, но и определить, какая электроника установлена и каким способом она может передавать данные.

Для такой ТРК рассматривают три варианта: прямое импульсное подключение к контроллеру «Квота», управление по RS-485 после проверки конкретной платы или замену электроники колонки. Универсального решения по одному названию модели нет: схему подключения инженеры Гарвекс подбирают по паспорту, фотографиям платы или осмотру.

Что нужно знать об электронике серии 5000

В насосно-измерительных блоках используются пластинчатый насос, газоотделитель с поплавковой камерой, мембранный клапан с двумя электромагнитами, четырёхцилиндровый поршневой измеритель объёма и оптический датчик расхода с периодом 10 мл. Управление может выполняться по RS-485 или с блока местного управления. В качестве отсчётного устройства встречаются «Агат» и Топаз 106К2-2МР.

Наличие интерфейса RS-485 само по себе не означает, что колонка совместима с контроллером. RS-485 — это интерфейс связи, а обмен данными определяется протоколом конкретной электроники. Для оборудования «Нара» в руководствах указаны версии протокола 2.0 и 2.1. Совместимость с протоколом другого производителя нельзя считать готовой или гарантированной: инженеры проверяют конкретную плату и конфигурацию.

У старых отсчётных устройств без подходящего интерфейса совместимость по RS-485 не подтверждена. В этом случае рассматривают импульсное подключение, если оно подходит по составу сигналов и управления, либо замену электроники.

Три варианта модернизации

Прямое подключение подходит, когда контроллер может получать импульсы датчика расхода и управлять необходимыми исполнительными цепями. В настройке задают коэффициент импульсов на литр. Контроллер следит за сигналом датчика пистолета и останавливает насос, если импульсы пропали. Для схемы нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Протокол связи при таком способе не применяется.

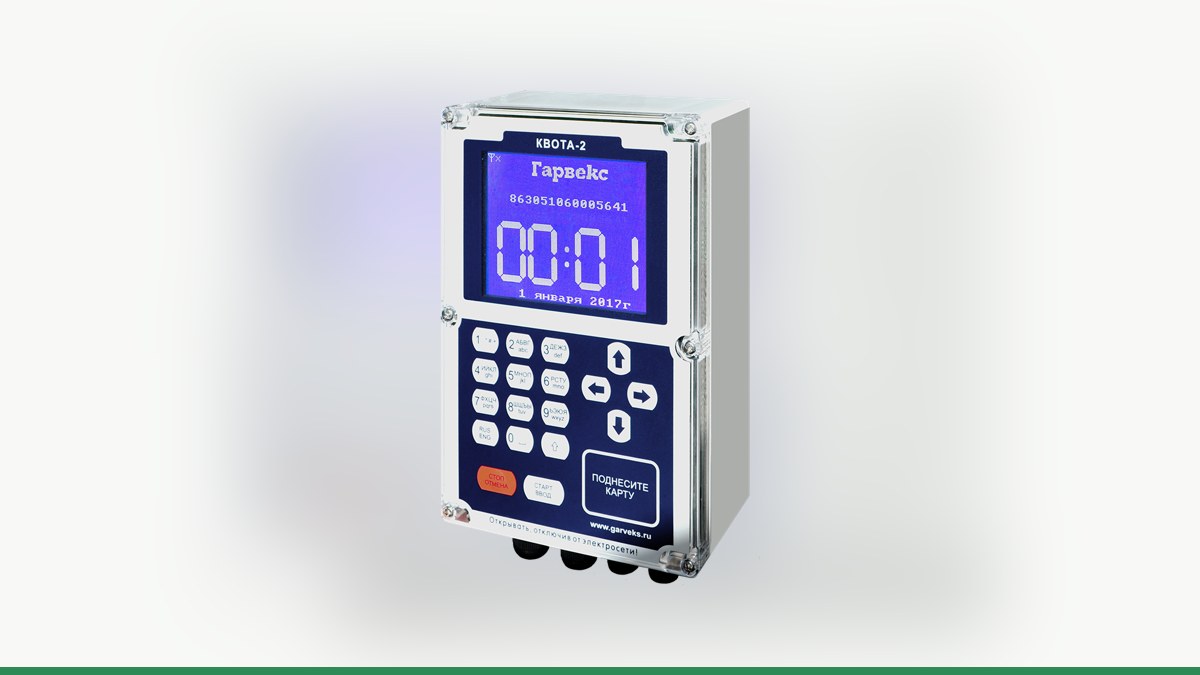

Возможности прямого подключения зависят от модели «Квоты» и конфигурации постов. Например, у «Квоты-3» прямым способом можно подключить один полноценный или два упрощённых поста. Характеристики контроллера Квота-2 и других контроллеров различаются, поэтому состав системы уточняют до монтажа.

Управление по RS-485 используют, когда колонка работает со своей электроникой и может обмениваться с контроллером данными по проверенному протоколу. Для ТРК «Нара» нельзя заранее обещать готовую совместимость: сначала инженеры Гарвекс изучают тип платы и доступную документацию. Для линии RS-485 применяют витую пару; устройства подключают цепочкой без ответвлений, а на концах линии устанавливают терминирующие резисторы.

Замена электроники рассматривается, если штатная плата устарела, не подходит для выбранной схемы или её совместимость не подтверждена. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор выполняют по конструкции и состоянию конкретной ТРК; заранее объявлять плату совместимой без проверки нельзя. Подробнее о назначении решения — на странице платы управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Подготовьте сведения о колонке. Сфотографируйте шильдик, отсчётное устройство и установленную плату так, чтобы читались обозначения и разъёмы. Если есть паспорт или руководство, приложите страницы с данными об электронике и интерфейсах.
2. Согласуйте схему. Инженеры Гарвекс определят, можно ли использовать прямое подключение, имеет ли смысл проверять RS-485 или потребуется замена платы. Для старого отсчётного устройства не следует считать совместимость подтверждённой без такой проверки.
3. Настройте пост в «Квоте». При прямом подключении задают тип поста и коэффициент импульсов, а также параметры насоса, клапана и датчика пистолета. При работе по RS-485 настраивают предусмотренные для выбранной схемы адрес и связь.
4. Проведите пробный налив. Сверьте показания колонки и контроллера на мернике; при необходимости скорректируйте коэффициент импульсов. Затем проверьте штатное завершение отпуска и работу остановки.
5. Проверьте передачу заправок. Если объект использует облачную систему, убедитесь, что операции поступают в неё. Сервис АЗС-Онлайн работает в связке «Квота + колонка»: заправки передаются через SIM-карту или проводную сеть, а при потере связи сохраняются в памяти контроллера и отправляются позже.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Как выбрать подходящий путь

Если штатная электроника выдаёт подходящий импульсный сигнал, первым вариантом для оценки может быть прямое подключение: оно не требует обмена данными по протоколу. Если планируется сохранить собственное управление ТРК, инженеры проверят возможность работы через RS-485 именно с установленной платой. Когда электроника не подходит для требуемой схемы, рассматривают её замену.

Передайте инженерам Гарвекс фото шильдика и платы колонки, а также сведения о модели и отсчётном устройстве. По этим данным можно подобрать схему модернизации «Нара» 5127 / 5227 / 5327 / 5427 с учётом состава блоков и требований к учёту топлива.
