Нара-300 на мини-АЗС: учёт топлива через АЗС-Онлайн

Нара-300, или измерительная установка «Нара 3Х1Х», может применяться при отпуске нефтепродуктов по заданной дозе в учётно-расчётных операциях налива и слива. Если нужно вести учёт топлива на мини-АЗС или ведомственной заправке через АЗС-Онлайн, важно сначала разобраться, как устроена конкретная установка и какие сигналы доступны для контроллера. Нара-300 — не обычная ТРК, а отдельная измерительная установка, поэтому готовую схему подключения нельзя выбирать только по названию модели.

Что представляет собой Нара-300

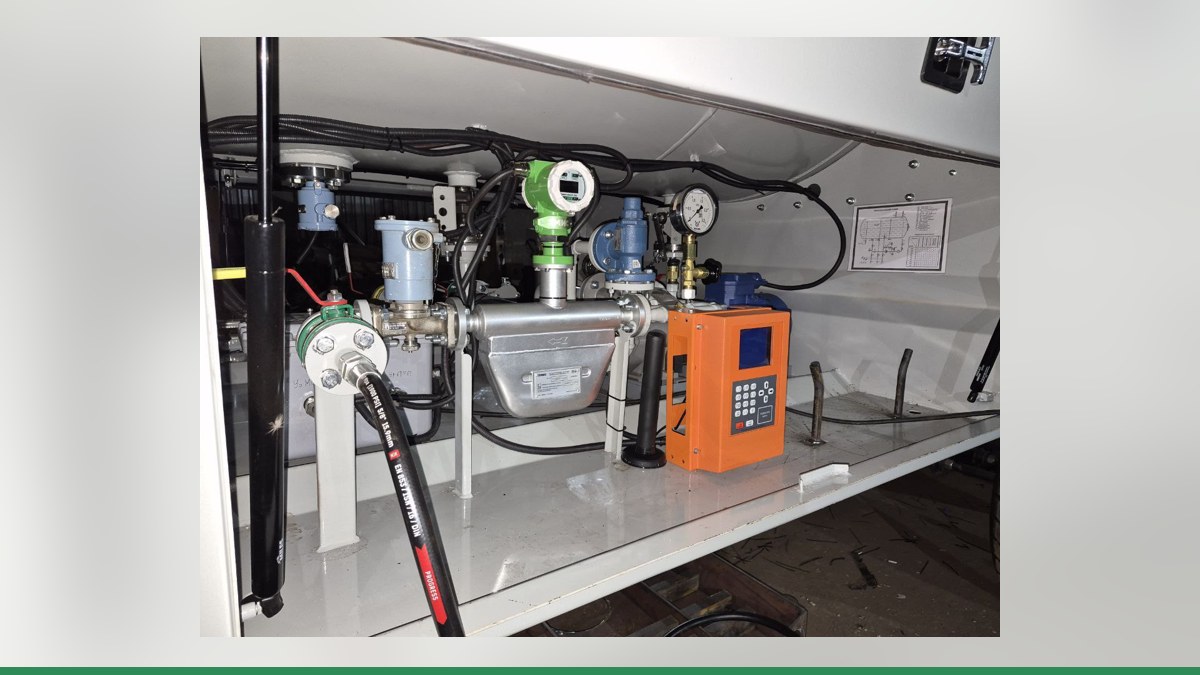

Согласно руководству по эксплуатации 2007 года, в состав установки входят фильтр-газоотделитель, массовый расходомер Micro Motion, клапан, пост управления КУ-90 и устройство контроля заземления УЗА-2МК. Информация с расходомера выводится на электронное отсчётное устройство.

Для владельца заправки это означает, что в системе есть несколько узлов, чьи функции нельзя смешивать. Измерение и индикация расхода выполняются установкой, а задача контроллера учёта — принимать подходящие сигналы, управлять отпуском в выбранной схеме и передавать сведения об операциях в учётную систему. Какие именно сигналы доступны на конкретном экземпляре Нара-300 и как организовано управление клапаном, следует выяснить по документации и осмотру оборудования.

Перед подбором схемы полезно уточнить:

• где установлена Нара-300 и с каким оборудованием она работает;
• какие электронные блоки и платы входят в систему;
• какие выходы доступны для передачи данных об объёме;
• как организовано управление насосом и клапаном;
• какие функции уже выполняет пост управления КУ-90.

Как устроить учёт через АЗС-Онлайн

АЗС-Онлайн — облачный сервис, который работает в связке «Квота + колонка». Поэтому сервис не подключают непосредственно к расходомеру или электронному отсчётному устройству Нара-300: сначала необходимо определить схему взаимодействия установки с контроллером.

После настройки поста контроллер передаёт операции на сервер через SIM-карту или проводную сеть. Если связь временно пропадает, заправки сохраняются в памяти контроллера и отправляются позднее. В сервисе можно вести пользователей и карты, устанавливать лимиты топлива для водителей и групп, запускать колонку удалённо, просматривать отчёты и контролировать резервуары.

Для ведомственной заправки такой учёт помогает связать выдачу топлива с конкретными пользователями и установленными правилами отпуска. Но полнота данных зависит от того, какие сигналы и функции доступны в выбранной схеме подключения. Возможности контроллера Квота-2 и сервиса АЗС-Онлайн можно оценивать после технической проверки установки.

Варианты подключения

Универсальную совместимость Нара-300 с контроллером заранее подтвердить нельзя. Инженеры Гарвекс выбирают схему после изучения шильдика, платы и документации. Возможны разные подходы, но каждый зависит от исполнения конкретного оборудования.

Прямое подключение возможно рассматривать, только если на конкретной установке доступны необходимые импульсные сигналы и управляющие цепи. Здесь Квота учитывает импульсы и использует реле; протоколы обмена не применяются. Нельзя предполагать наличие нужных выходов только по факту установки расходомера Micro Motion — их нужно подтвердить по документации или осмотру.

RS-485 рассматривают, когда колонка или оборудование имеют собственную электронику, которая выполняет измерение и поддерживает управление по этому интерфейсу. Само наличие RS-485 не означает совместимость: инженерам нужно проверить модель платы и протокол. Протоколы разных производителей не являются взаимозаменяемыми. Для старых отсчётных устройств совместимость не подтверждена.

Замена платы может обсуждаться, если действующая электроника устарела или не подходит для выбранной схемы. Возможность установки определяют после осмотра оборудования, а не по одному названию модели. Подробнее о назначении платы управления ТРК Гарвекс можно узнать на странице изделия.

Как подключить и настроить учёт

1. Соберите сведения об установке. Подготовьте руководство, если оно сохранилось, и фотографии шильдика, электронного отсчётного устройства, платы и доступных клемм. Не изменяйте соединения до выбора схемы.
2. Передайте материалы инженерам Гарвекс. По фото и документации специалисты оценят, какие сигналы доступны, и предложат подходящий способ взаимодействия с Квотой. При необходимости потребуется осмотр оборудования.
3. Настройте контроллер. В зависимости от выбранной схемы задают тип поста, коэффициент импульсов, параметры управления насосом и клапаном, тип датчика пистолета либо адрес устройства по RS-485. Конкретные параметры определяют для установленного оборудования.
4. Проверьте работу на месте. Выполните пробный налив в мерник и сверьте показания. При прямом подключении, если оно предусмотрено схемой, проверяют учёт импульсов; при RS-485 — обмен с электроникой установки.
5. Подключите передачу данных. Проверьте связь контроллера с АЗС-Онлайн и убедитесь, что операции отображаются в сервисе. Затем внесите пользователей, настройте карты или PIN-коды, лимиты и нужные отчёты.

Если вмешательство в электронику установки влияет на учёт, нужна поверка — уточните у инженеров Гарвекс.

Что подготовить владельцу мини-АЗС

Чтобы быстрее определить возможную схему, соберите информацию не только о Нара-300, но и обо всей системе, в которой она работает. Важно знать, к какому насосу и клапану подключено оборудование, какой блок отображает объём, а также есть ли в системе отдельная колонка. Не следует самостоятельно переносить настройки или распиновку с другой установки: внешне похожие устройства могут иметь разную электронику.

Для предварительного подбора отправьте инженерам Гарвекс фото шильдика Нара-300 и платы или электронного блока. Если установка работает совместно с колонкой, приложите также фотографии её шильдика и платы. По этим материалам инженеры оценят возможную схему подключения; окончательный вариант зависит от осмотра или документации конкретного оборудования.

Итог

Нара-300 («Нара 3Х1Х») — измерительная установка для операций налива и слива, а не готовая к подключению к облаку топливораздаточная колонка. Чтобы организовать учёт через АЗС-Онлайн, сначала нужно проверить электронику и доступные сигналы, затем выбрать прямое подключение, вариант по RS-485 или замену платы. Передайте инженерам Гарвекс фотографии шильдика и платы — это поможет подобрать схему без предположений о совместимости.
