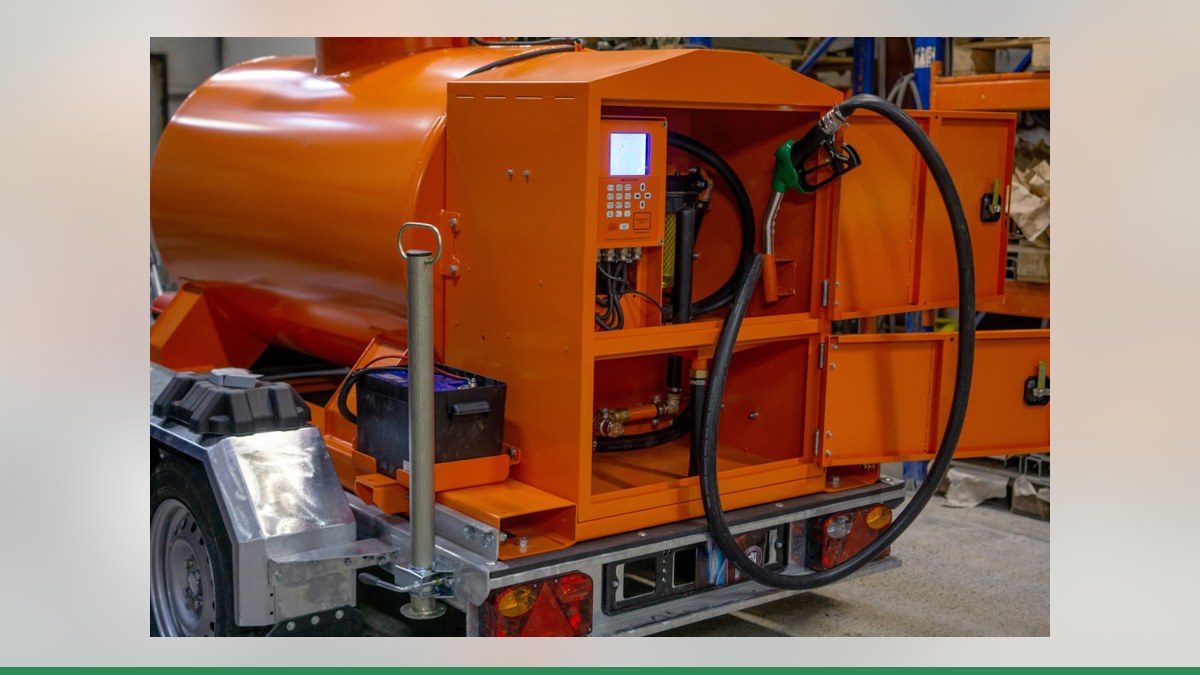

Модуль и КАЗС (1КЭД Ливенка 11101/СМН): модернизация и замена платы управления

Модуль и КАЗС Ливенка 1КЭД 11101/СМН можно модернизировать для автоматизированного учёта топлива, но подходящую схему нельзя определить только по названию модели. Инженерам нужно оценить установленную электронику и подключение измерителя, насоса, клапана и других элементов. В зависимости от состояния колонки рассматривают прямое подключение к контроллеру «Квота» или замену платы управления. Заранее гарантировать совместимость конкретного экземпляра нельзя.

Что важно знать о модуле и КАЗС

Речь идёт о модуле производительностью 50 л/мин для ведомственного и коммерческого учёта, а также о варианте для контейнерных АЗС с линией слива. В составе указаны насос БШМ, клапан двойного действия и измеритель ППО-25 или ПЖ 2-25. Управление в штатной конфигурации может выполняться пультом «Весна ТЭЦ», клавиатурным модулем или кнопкой пуск/стоп. Питание контроллера КУП предусмотрено 9–27 В или 220 В.

Для модернизации принципиально не только то, какая модель колонки указана на шильдике. Важны фактически установленная плата, тип датчика съёма сигнала с измерителя, схема коммутации насоса и клапана, а также доступность нужных цепей. Оборудование могло меняться при ремонте, поэтому исходное описание модели не заменяет осмотр.

Два варианта модернизации

При прямом подключении «Квота» учитывает импульсы от датчика измерителя и управляет оборудованием через свои реле. Для этого требуется подключить цепи генератора импульсов, пускателя насоса, клапана и датчика пистолета. В этой схеме протоколы обмена с электроникой колонки не используются.

Другой вариант — заменить плату управления ТРК на плату управления ТРК Гарвекс. Тогда новую электронику подбирают с учётом состава колонки и требуемого управления. Сам факт установки платы не подтверждает совместимость всех компонентов: схему подключения определяют инженеры после осмотра колонки или изучения паспорта и фотографий платы.

Для Ливенка-М и Ливенка-РВ указано применение RS-485 с протоколом Modbus RTU. Однако возможность связи именно рассматриваемого модуля или КАЗС с «Квотой» по этому протоколу не подтверждена. Её проверяют инженеры по установленной плате. Нельзя считать, что совпадение интерфейса RS-485 означает совместимость протоколов разных производителей.

Сведения о контроллерах «Квота» и варианты исполнения можно посмотреть на странице контроллера Квота-2. Подбор модели контроллера также зависит от конфигурации поста и всей системы учёта.

Как выбрать способ подключения

Прямое подключение рассматривают, если с измерителя можно снять импульсный сигнал, а исполнительные цепи насоса и клапана допускают управление через реле контроллера. Инженер должен проверить, какой сигнал формирует установленный датчик, как устроена схема управления и можно ли обеспечить безопасную остановку выдачи.

Замена платы может быть вариантом, если штатная электроника неисправна, не подходит для необходимой автоматизации или схема прямого подключения не подтверждается. Перед заменой нужно установить, какие функции должны сохраниться и какие узлы колонки подключены к плате. Не стоит самостоятельно переносить соединения по аналогии с другой колонкой: внешне похожие решения могут иметь разные схемы.

В обоих случаях решение принимают по конкретному экземпляру. Для первичной оценки пригодятся фотография шильдика, снимки платы и разъёмов, а также паспорт или электрическая схема, если они есть.

Как подключить и настроить учёт

1. Зафиксируйте исходную комплектацию. Сфотографируйте шильдик, плату, маркировку проводов и доступные схемы. Укажите, какой вариант исполнения установлен и как сейчас запускается колонка.
2. Передайте материалы инженерам Гарвекс. По осмотру колонки или предоставленным фотографиям и паспорту специалисты оценят возможность прямого подключения, замены платы либо необходимость дополнительной проверки связи по RS-485.
3. Согласуйте схему до монтажа. Для прямого подключения определяют цепи импульсного датчика, пускателя, клапана и датчика пистолета. При замене платы уточняют подключение компонентов и требуемые функции.
4. Настройте пост в «Квоте». Для прямой схемы задают параметры учёта и работы подключённых цепей; при управлении по RS-485 необходима проверка поддерживаемого обмена с установленной электроникой. Универсальную настройку без идентификации платы применять нельзя.
5. Проведите пробный налив. Результат сверяют с мерником и при необходимости корректируют коэффициент учёта. Также проверяют запуск и остановку насоса, работу клапана и регистрацию заправки.
6. Проверьте передачу данных. Если используется облачный учёт, проверяют поступление операций в сервис АЗС-Онлайн.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Итог

Для модуля и КАЗС Ливенка 1КЭД 11101/СМН возможны разные сценарии модернизации, но ни прямое подключение, ни связь по RS-485 нельзя считать подтверждёнными без проверки конкретной электроники. Если штатная схема подходит, рассматривают подключение «Квоты» по импульсам и релейным цепям. Если нет — оценивают замену платы управления. Чтобы подобрать решение, отправьте инженерам Гарвекс фотографии шильдика и платы колонки, а также паспорт или электрическую схему, если они доступны.
