Модернизация Tatsuno с электроникой PDE (PDECPU/PDEPWR): прямое подключение к «Квоте» или замена электроники

Владельцы и механики мини-АЗС, КАЗС и ведомственных заправок нередко сталкиваются с колонками Tatsuno, оснащёнными электроникой PDE (блоки PDECPU/PDEPWR). Эта электроника разрабатывалась в конце 1990-х — 2000-х годах и к настоящему времени у многих агрегатов выработала ресурс: батарея памяти на плате процессора может разрядиться, клапаны или датчики начинают работать нестабильно, а родной протокол PDE по RS-485 не поддерживается современными контроллерами учёта. Вместо полной замены колонки есть два рабочих пути: прямое подключение к контроллеру учёта «Квота» (Гарвекс) через импульсы и реле, либо замена устаревшего блока электроники на современную плату управления ТРК Гарвекс. Какой из вариантов выбрать — зависит от состояния гидравлики, наличия оригинальных запчастей и задач по автоматизации.

Прямое подключение контроллера «Квота» к колонке Tatsuno

Если электроника PDE ещё работает, но нужен надёжный учёт топлива с возможностью удалённого управления и отчётов, можно не демонтировать родной счётчик, а завести сигналы непосредственно на контроллер «Квота».

Что требуется для прямого подключения

Колонка Tatsuno с электроникой PDE имеет на блоке процессора выходы импульсов по сторонам A и B (длительность импульса — 60 мс). Эти импульсы дублируют сигнал, поступающий от генератора импульсов измерителя (например, Tatsuno EK-1025, 100 импульсов на литр). Дополнительно в колонке есть:

• Пускатель электродвигателя насоса (0,75 кВт).
• Двухступенчатые или пропорциональные электромагнитные клапаны на 24 В.
• Датчик положения пистолета (12 В / 10 мА).

Контроллеры «Квота» умеют напрямую управлять всем этим набором. При настройке поста в Квоте задаются:

• Коэффициент импульсов на литр (для Tatsuno — 100 имп/л).
• Тип датчика пистолета (нормально замкнутый или нормально разомкнутый — определяется по схеме колонки).
• Режим работы реле насоса и клапана.

Важно: прямое подключение не требует протоколов — только провода от генератора импульсов, пускателя, клапанов и датчика пистолета к клеммам контроллера.

Особенности для разных моделей «Квота»

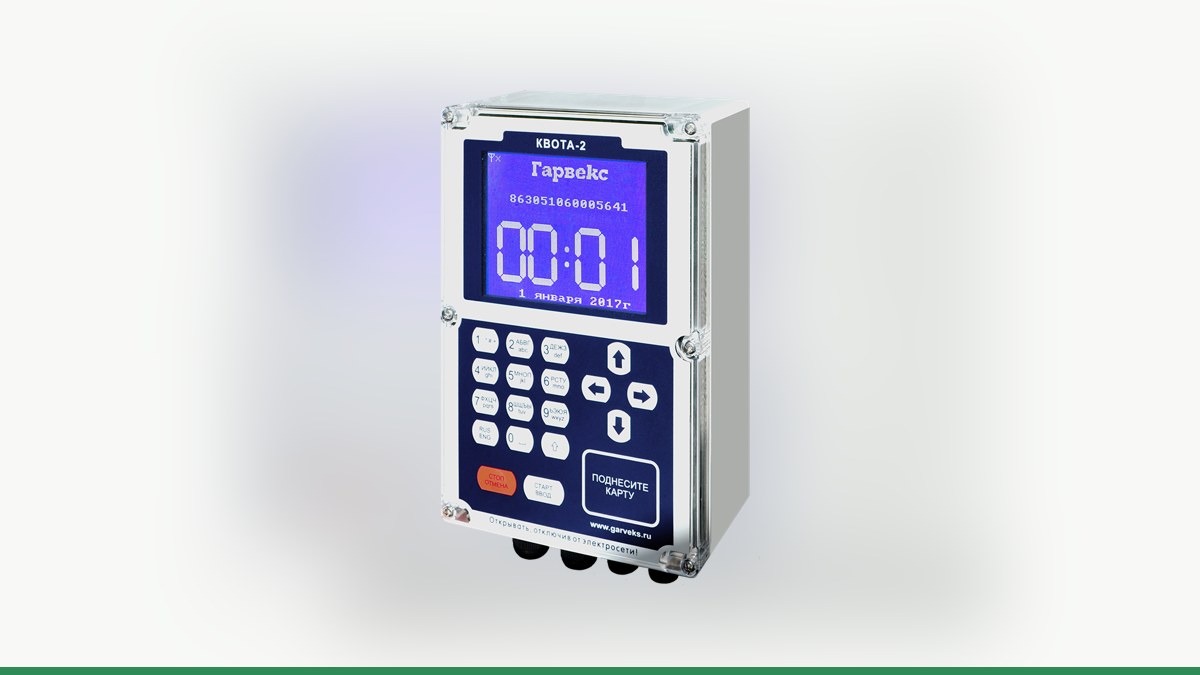

• Контроллер Квота-2 или Квота-3 может обслуживать один полноценный пост с двухканальным счётчиком импульсов, что позволяет подключить клапан снижения расхода (для двухступенчатого клапана Tatsuno).
• Если использовать упрощённую схему (одноканальный счётчик), один контроллер «Квота-2» или «Квота-3» может обслуживать два упрощённых поста, но без управления клапаном снижения расхода.
• Сам контроллер размещается вне взрывоопасной зоны — его устанавливают в операторской или в шкафу управления.

Прямое подключение — это способ получить новый функционал (удалённый запуск, лимиты, интеграцию с 1С) без покупки дорогих конвертеров протоколов.

Замена электроники колонки на плату управления ТРК Гарвекс

Если блок PDE вышел из строя, найти оригинальный процессор Siemens SAB80C517A, пульт PDE RT-1 или сервисное ПО становится проблематично. В этом случае оптимальным решением будет демонтаж старой электроники и установка платы управления ТРК Гарвекс.

Что даёт замена

Плата управления ТРК Гарвекс — это готовое изделие, которое полностью берёт на себя функции PDECPU/PDEPWR:

• Управляет насосом (включая пускатель 0,75 кВт).
• Коммутирует электромагнитные клапаны (двухступенчатые или пропорциональные).
• Считывает сигналы с генератора импульсов (через входы, совместимые с Tatsuno EK-1025 или Kienzle IG 2153-10).
• Обрабатывает датчик положения пистолета.
• Выводит информацию на дисплей (если колонка оборудована дисплеем) и кнопки «Старт/Стоп».

Настройка платы производится через встроенное меню и по Wi-Fi — не нужны ни инфракрасный пульт, ни сервисные программы.

Совместимость с «Квотой» и облачным сервисом

После замены платы колонка может работать в паре с контроллером «Квота» по протоколу RS-485. В этом случае «Квота» управляет колонкой как стандартным постом: задаёт дозу, запускает налив, получает результат. Такой способ удобен, когда на заправке несколько колонок и все они должны быть объединены в одну систему учёта.

Для небольших объектов доступен вариант с контроллером Квота-Р — это электроника колонки «Нева-Р» в корпусе Квоты на один пост. Квота-Р подключается к генератору импульсов, насосу и клапану колонки Tatsuno и управляется удалённо через Квоту-2 или Квоту-3.

Преимущества и ограничения двух подходов

Что важно знать перед выбором

1. Состояние гидравлики колонки. Если насос, клапаны или измеритель в порядке, прямое подключение к контроллеру «Квота» — самый быстрый и дешёвый путь. Если гидравлика изношена или электроника PDE неработоспособна, проще заменить плату и при необходимости отремонтировать механику.
2. Необходимость поверки. После любого вмешательства в электронику колонки, влияющего на учёт топлива, требуется поверка. Уточните у инженеров Гарвекс, нужно ли проводить поверку в вашем случае и как это оформить.
3. Возможность связи по RS-485. Прямое подключение не использует протоколы — только импульсы и реле. Если же вы хотите управлять колонкой с собственной электроникой по RS-485, возможность совместной работы с «Квотой» проверяется индивидуально: необходимо прислать фото шильдика и платы колонки.

Как подключить и настроить учёт

Порядок действий при выборе любого из вариантов стандартен для оборудования Гарвекс:

1. Пришлите фото шильдика колонки (с моделью, годом выпуска) и фотографию платы PDE (PDECPU/PDEPWR) на контакты Гарвекс. Инженеры определят, подходит ли прямое подключение или нужна замена электроники.
2. Настройте пост в контроллере «Квота»: выберите тип поста (прямое подключение или RS-485), укажите коэффициент импульсов (100 имп/л), тип насоса и клапанов, режим датчика пистолета.
3. Проведите пробный налив в мерник. Если коэффициент импульсов задан верно, показания Квоты совпадут с объёмом в мернике. При необходимости откорректируйте коэффициент.
4. Подключите связь (GSM-модуль или проводную сеть) к контроллеру «Квота». Убедитесь, что заправки передаются в облачный сервис АЗС-Онлайн. Если связь временно пропадает, данные сохраняются в памяти контроллера и отправляются позже.
5. Настройте пользователей в АЗС-Онлайн: заведите водителей, назначьте карты или PIN-коды, установите лимиты топлива, настройте отчёты.

Вывод

Колонки Tatsuno с электроникей PDE — надёжная гидравлика, но электронная часть со временем устаревает. Если блок PDECPU/PDEPWR ещё жив, прямое подключение к контроллеру «Квота» даёт современный учёт, удалённый доступ и интеграцию с 1С без замены платы. Если электроника вышла из строя или требует замены дисплея и кнопок, плата управления ТРК Гарвекс полностью замещает PDE и работает с «Квотой» по RS-485.

Какой вариант подходит именно вашей колонке — определяют инженеры Гарвекс после осмотра. Отправьте фото шильдика и платы колонки на контакты компании — специалисты подберут схему подключения и проконсультируют по поверке и настройке.
