Модернизация kamka 5111-21: прямое подключение к «Квоте» или замена электроники

Колонка Benza kamka 5111-21 — это надёжная автоматизированная ТРК с одним рукавом, производительностью 50 л/мин и всасывающей гидравликой. На многих ведомственных заправках и мини-АЗС такое оборудование работает годами, но со временем владелец сталкивается с дилеммой: штатный контроллер BS-02 устарел, не поддерживает современные способы учёта или требует замены. В этой статье разберём два основных варианта модернизации kamka 5111-21 — прямое импульсное подключение к контроллеру «Квота» и полную замену электроники на плату управления ТРК Гарвекс. Каждый способ имеет свои особенности, а окончательное решение принимают инженеры Гарвекс после осмотра колонки или по её паспорту.

Два пути модернизации колонки kamka 5111-21

Владельцы kamka 5111-21 часто хотят оставить рабочую гидравлику (насос, расходомер, клапан) и заменить только систему учёта и управления. Контроллер учёта топлива «Квота» от Гарвекс предлагает для этого два принципиально разных подхода. Первый — прямое подключение: Квота сама принимает импульсный сигнал от расходомера колонки, включает насос и клапан, отслеживает датчик пистолета. Второй — замена электроники: если штатная плата колонки вышла из строя или её невозможно интегрировать, на место контроллера BS-02 устанавливается плата управления ТРК Гарвекс.

Ниже — сводная таблица, которая поможет понять различия:

Важно: при любом вмешательстве в электронику, влияющем на учёт топлива, требуется поверка — уточните у инженеров Гарвекс.

Прямое подключение kamka 5111-21 к контроллеру «Квота»

Этот способ подходит, если расходомер колонки исправен, а штатный контроллер BS-02 вызывает нарекания или его возможности не устраивают (например, нет современных интерфейсов, не работает GSM в сетях 2G). При прямом подключении контроллер «Квота» (модели Квота-2 или Квота-3) берёт на себя все функции управления наливом.

Что требуется для прямого подключения

• Генератор импульсов колонки. В kamka 5111-21 он, как правило, выдаёт сигнал типа «открытый коллектор» — такой сигнал воспринимает счётчик импульсов Квоты. Коэффициент «импульсов на литр» берётся из паспорта колонки или определяется пробным наливом.
• Датчик пистолета. Квота подключается к нему (нормально замкнутый или нормально разомкнутый контакт — настраивается) и определяет момент установки пистолета в краник.
• Реле насоса и клапана. В kamka 5111-21 питание насоса — 380 В. Квота коммутирует пускатель насоса через своё реле (до 8 А). Клапан (если есть) также подключается к выходу Квоты.
• Провода. Трасса от расходомера до контроллера, кабель управления пускателем и клапаном, сигнал датчика пистолета.

Какие контроллеры Квота подходят

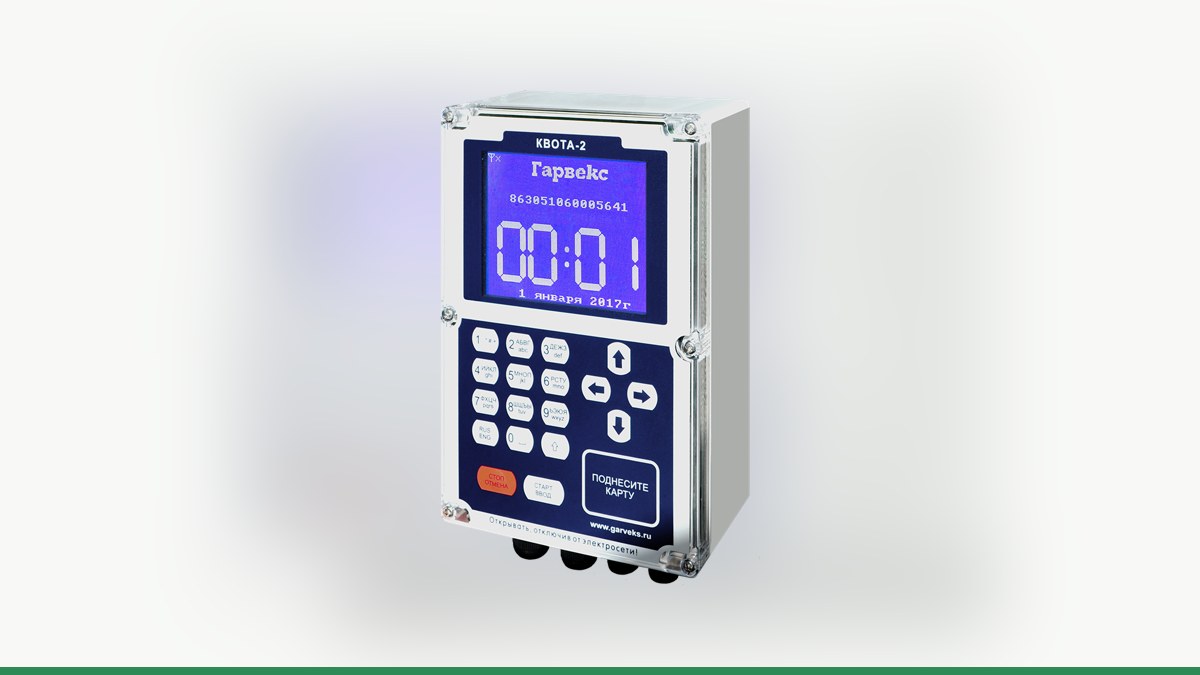

Для одной колонки kamka 5111-21 можно использовать Квота-2 (до 2 постов, GSM, 4 датчика уровня) или Квота-3 (до 4 постов, Ethernet, Wi-Fi, взрывозащищённый корпус). При прямом подключении на один контроллер Квота-3 можно завести только один полноценный пост (с двухканальным счётчиком и клапаном снижения расхода) или два упрощённых. Остальные посты (если заправок несколько) подключаются по RS-485 — но это уже не прямое, а управление через протокол, и не для всех электроник других марок.

Преимущества и ограничения прямого подключения

• Плюсы: не нужно покупать новую плату; используется родной расходомер; Квота сама ведёт учёт и передаёт данные в облачный сервис АЗС-Онлайн; можно гибко настраивать лимиты и авторизацию по картам.
• Минусы: если штатный контроллер BS-02 не отключать, он может конфликтовать (обычно его обесточивают или демонтируют); требуется квалифицированный монтаж; после настройки обязателен пробный налив.

Замена электроники на плату управления ТРК Гарвекс

Если контроллер BS-02 вышел из строя, не подлежит ремонту или устарел настолько, что не удаётся согласовать сигналы, инженеры Гарвекс могут предложить вариант с установкой платы управления ТРК. Это собственная разработка Гарвекс, которая заменяет штатную электронику колонки.

Когда имеет смысл замена платы

• Контроллер BS-02 не определяется, не реагирует на команды.
• Колонка эксплуатируется без штатной панели управления (например, на КАЗС без оператора), и нужна интеграция с Квотой.
• Владелец хочет получить полный функционал: управление насосом, клапаном, дисплеем, кнопками, настройку по Wi-Fi — и при этом сохранить один пост.

Плата управления ТРК Гарвекс устанавливается вместо оригинального блока. Она подключается к тому же генератору импульсов, управляет пускателем насоса и клапаном, а также обеспечивает индикацию на дисплее колонки (если он используется). Настройка выполняется через меню на самом устройстве или по Wi-Fi. После монтажа платы её нужно связать с контроллером «Квота» — в большинстве случаев по схеме прямого подключения (импульсы от расходомера и управляющие сигналы от Квоты) либо по RS-485, если плата поддерживает такой протокол.

Подбор платы и её совместимость с конкретной kamka 5111-21 инженеры Гарвекс определяют по фото шильдика и платы колонки. Самостоятельно менять электронику без консультации не рекомендуется: тип генератора импульсов, напряжение питания (380 В), схема подключения датчика пистолета — все эти нюансы надо учитывать.

Как подключить и настроить учёт на kamka 5111-21

Независимо от выбранного варианта — прямое подключение или замена платы — порядок работ схож:

1. Пришлите инженерам Гарвекс фото шильдика колонки (с моделью, напряжением, годом выпуска) и фотографию штатной платы управления (контроллера BS-02). Это необходимо для выбора схемы подключения и подбора оборудования. Сделать это можно через контакты Гарвекс.
2. Подготовьте контроллер «Квота». В зависимости от модели — Квота-2 или Квота-3 — в его настройках указывается тип поста (прямое подключение), коэффициент импульсов расходомера (его берут из паспорта колонки, а после первого налива корректируют), параметры насоса и клапана, тип датчика пистолета.
3. Выполните монтаж: проложите кабель от расходомера до Квоты, подключите пускатель насоса и клапан к реле, соедините датчик пистолета. Если заменяли плату — смонтируйте её в корпусе колонки и подключите все цепи по схеме. Электрические работы должен проводить специалист, так как питание 380 В.
4. Проведите пробный налив в мерник. По его результатам откорректируйте коэффициент импульсов. Убедитесь, что Квота останавливает налив при снятии пистолета или при достижении заданной дозы.
5. Настройте связь с облачным сервисом. Через встроенный GSM-модуль Квоты (или Ethernet/Wi-Fi у Квоты-3) активируйте АЗС-Онлайн. Заведите водителей, карты доступа, установите лимиты на топливо. Проверьте, что данные о заправках приходят на сервер.
6. Уточните необходимость поверки. Так как модернизация затрагивает измерительную часть (замена или настройка счётчика импульсов), после завершения работ может потребоваться внеочередная поверка колонки. Этот вопрос решается с инженерами Гарвекс на этапе планирования.

Вывод: что выбрать для вашей kamka 5111-21

Оба подхода — прямое подключение к «Квота» и замена электроники на плату Гарвекс — позволяют вдохнуть новую жизнь в старую колонку, обеспечить современный удалённый учёт, авторизацию по картам и интеграцию с 1С. Прямое подключение проще и дешевле, если штатный контроллер kamka ещё работает, но не устраивает своими возможностями (нет GSM, не хватает памяти, ограниченный функционал). Замена платы — это более глубокое решение, которое даёт полный контроль над электроникой колонки и решает проблемы с неисправным контроллером BS-02.

Единственный правильный способ выбрать схему — отправить инженерам Гарвекс фото шильдика вашей колонки и платы управления. По этим данным они скажут, возможна ли модернизация, какое оборудование потребуется и как его подключить. Свяжитесь с нами через контакты на сайте, чтобы получить консультацию и начать работы.
