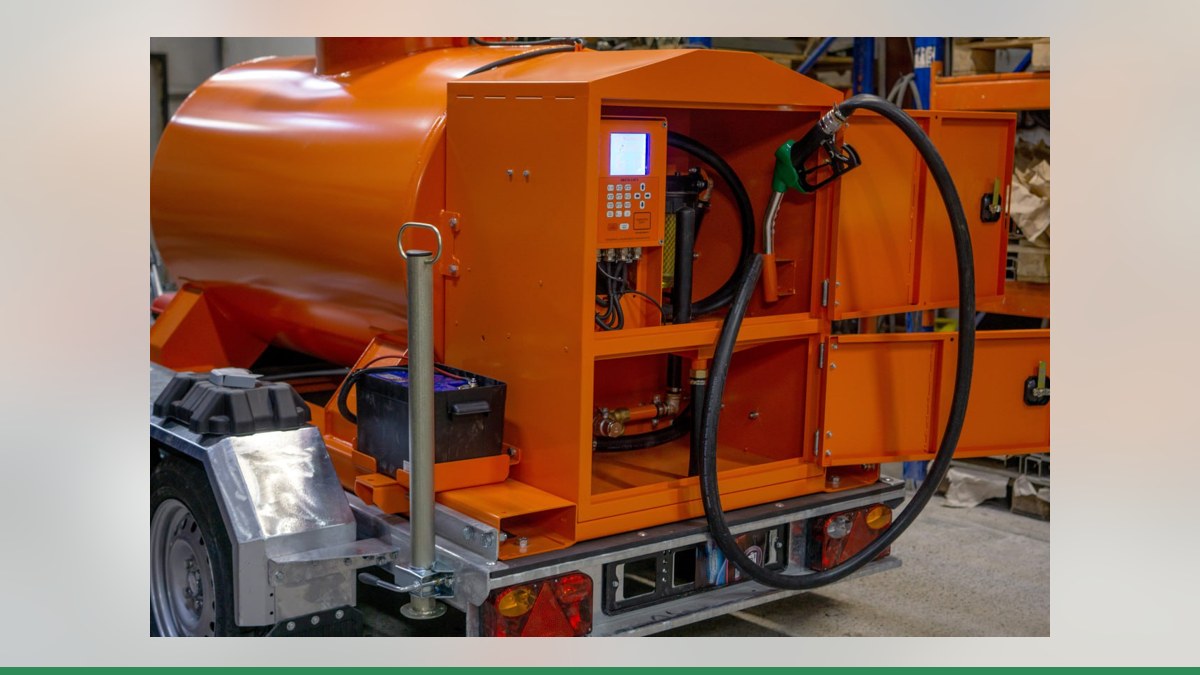

Ливенка-ДТ (31111СМ–31141СМ): устройство и подключение к контроллеру «Квота»

Ливенка-ДТ 31111СМ–31141СМ — высокопроизводительная топливораздаточная колонка для объектов, где важна быстрая выдача топлива. Подключение к системе учёта нельзя выбирать только по названию модели: необходимо выяснить, какая электроника и измерительное оборудование установлены в конкретной колонке. Контроллер «Квота» может работать с колонкой разными способами, но совместимость и схему подключения подтверждают инженеры Гарвекс после осмотра или изучения паспорта и фотографий платы.

Производительность и устройство Ливенки-ДТ

В серии предусмотрены модели с одним постом налива производительностью 100, 200, 300 или 400 л/мин:

Производительность набирается сложением гидропостов по 50 л/мин. Например, для варианта на 400 л/мин суммируются восемь гидропостов. При этом гидропосты внутри колонки и пост налива, которым управляет система учёта, — не одно и то же. Это важно при подборе контроллера и определении схемы: нельзя автоматически считать, что каждому гидропосту нужен отдельный пост учёта.

Состав оборудования и исполнение конкретной колонки следует сверять с её паспортом и электрической схемой. Для монтажа контроллера нужно установить, как устроены измерительный узел, управление подачей топлива и действующая электроника. По одному обозначению Ливенка-ДТ определить эти детали нельзя.

Два способа подключения к «Квоте»

Для организации учёта рассматривают два варианта. Какой подойдёт для конкретной Ливенки-ДТ, заранее не гарантируется: решение принимают инженеры Гарвекс после проверки платы, документации и доступных сигналов.

Прямое подключение

В этом варианте контроллер получает импульсы от датчика измерителя, включает насос через пускатель и управляет клапанами через свои реле. Также может использоваться сигнал датчика пистолета. «Квота» считает импульсы и по ним определяет объём выдачи.

Для прямого подключения протоколы обмена не применяются: нужны соответствующие электрические сигналы и провода от генератора импульсов, пускателя, клапанов и датчика пистолета. Параметры подключения и необходимое количество каналов зависят от устройства колонки. Для высокопроизводительной модели особенно важно проверить, как её гидравлическая часть связана с измерением и управлением.

Управление по RS-485

Другой вариант — оставить электронику колонки, если она самостоятельно ведёт учёт объёма и поддерживает совместимое управление по RS-485. В таком случае контроллер передаёт команду на налив, а колонка возвращает результат. Однако возможность связи электроники Ливенки-ДТ с «Квотой» не подтверждена. Её проверяют инженеры Гарвекс по модели платы и документации.

RS-485 — это интерфейс связи, а не гарантия совместимости устройств разных производителей. До проверки не следует считать, что колонка распознает команды контроллера или передаст ему данные.

Контроллеры Квота-2 и Квота-3 имеют интерфейс RS-485; у Квота-3 также есть Ethernet. Возможности конкретного контроллера и схема подключения выбираются с учётом числа постов и устройства колонки. Если действующая электроника устарела или не подходит для выбранного варианта, после осмотра могут рассмотреть замену платы управления на плату управления ТРК Гарвекс.

Как подключить и настроить учёт

Работы удобно вести поэтапно, до изменения проводки и подключения питания:

1. Соберите данные о колонке. Подготовьте фото шильдика, платы управления, клемм и доступной маркировки проводов. Если есть паспорт или электрическая схема, приложите их.
2. Передайте материалы инженерам Гарвекс. По фотографиям и документации специалисты оценят возможные варианты подключения. Если информации недостаточно, потребуется осмотр колонки. До этой проверки совместимость не считается подтверждённой.
3. Согласуйте схему. Для прямого подключения определяют, откуда снимать импульсы и как подключать пускатель, клапаны и датчик пистолета. Для RS-485 проверяют плату и возможность обмена с контроллером. Не подключайте интерфейс по аналогии с другой колонкой.
4. Настройте пост в «Квоте». В зависимости от утверждённой схемы задают тип поста, коэффициент импульсов и параметры управления насосом, клапаном и датчиком пистолета. Если используется RS-485, настраивают адрес устройства. Конкретные настройки определяются согласованной схемой.
5. Проведите пробный налив. Сверьте показания с мерником и при необходимости скорректируйте коэффициент импульсов. Проверьте, что колонка останавливает подачу штатно, а результат налива корректно фиксируется контроллером.
6. Подключите передачу данных. Если объект использует облачный сервис, проверьте поступление операций после настройки связи. В сервисе АЗС-Онлайн доступны учёт заправок и отчёты по работе АЗС.

Что проверить перед вводом в работу

До монтажа полезно уточнить, какая модель установлена, как организован учёт объёма и какая электроника управляет колонкой. Отдельно проверьте соответствие выбранной схемы числу постов: многогидропостовая конструкция Ливенки-ДТ не означает автоматически, что контроллер должен управлять каждым гидропостом как самостоятельным постом налива.

Не подключайте провода и не меняйте настройки без согласованной схемы. Ошибка в определении сигналов может привести к некорректному учёту или нарушить управление подачей топлива. После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Итог

Ливенка-ДТ 31111СМ–31141СМ — серия с производительностью одного поста от 100 до 400 л/мин. Для подключения к «Квоте» рассматривают прямой способ по импульсам и реле либо управление по RS-485, если совместимость электроники подтверждена. Чтобы подобрать схему без предположений, отправьте инженерам Гарвекс фото шильдика и платы колонки, а при наличии — паспорт и электрическую схему.
