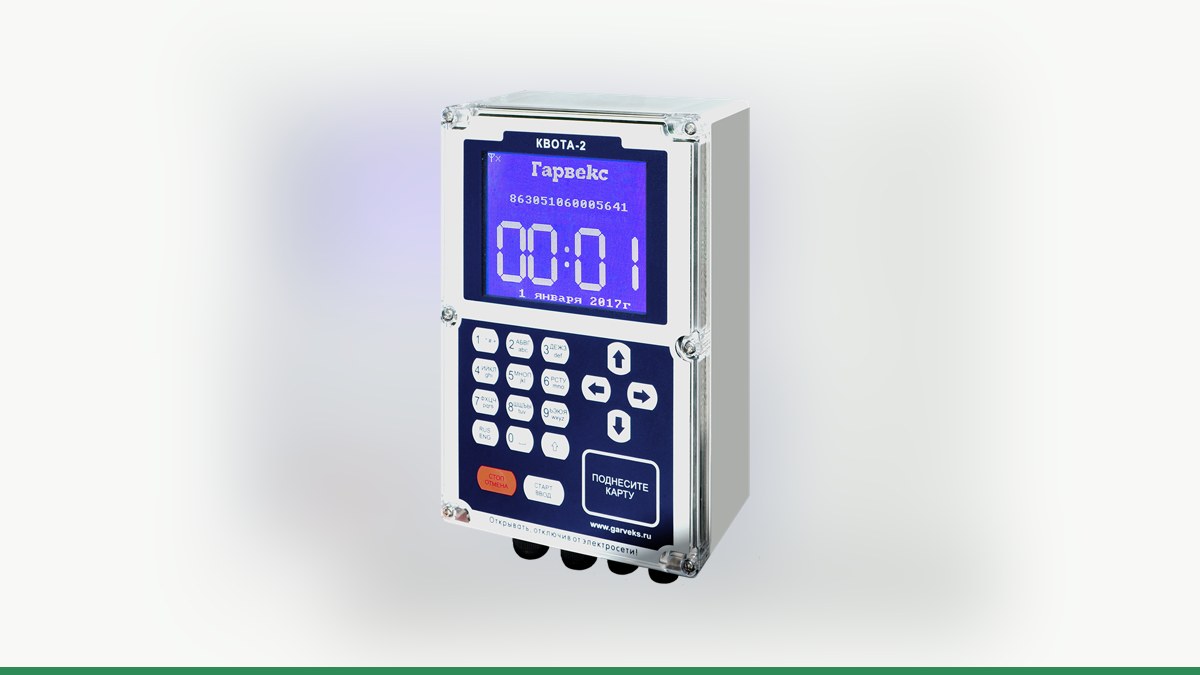

Контроллеры Квота: как оформить схему подключения нескольких устройств

Контроллеры «Квота» — это ключевой элемент автоматизации учёта топлива на топливораздаточных колонках (ТРК). Они обеспечивают точный учёт объёма топлива, контроль расхода и взаимодействие с системами учёта, включая 1С и АЗС-Онлайн.

Одной из важнейших задач при внедрении контроллера «Квота» является правильное оформление схемы подключения нескольких устройств. Это особенно актуально при работе с несколькими ТРК, где необходимо обеспечить стабильную и надёжную связь между контроллерами, колонками и центральной системой учёта.

В этой статье вы найдёте пошаговое руководство по формированию схемы подключения нескольких устройств контроллера «Квота». Инструкция основана на официальных документах компании Гарвекс и соответствует техническим требованиям к интеграции оборудования.

Почему важно оформлять схему подключения

Схема подключения — это не просто чертёж, а технический документ, который:

• Определяет логику передачи данных между устройствами;
• Обеспечивает совместимость с другими системами (1С, АЗС-Онлайн, мониторинг транспорта);
• Позволяет избежать сбоев в работе при масштабировании сети;
• Служит основой для проектирования и внедрения при ремонте или обновлении оборудования.

Без корректной схемы возможны ошибки в учёте, прерывания связи и несоответствия показаний между устройствами.

Какие устройства включаются в схему подключения

При формировании схемы подключения нескольких устройств контроллера «Квота» в обязательном порядке участвуют:

• Контроллеры «Квота» (модели КВ-1, КВ-2 и др.);
• Топливораздаточные колонки (ТРК) всех брендов (включая ТРК «Нева»);
• Устройства сбора данных (например, датчики объёма топлива);
• Сервер или ПК, на котором работает система учёта (1С, АЗС-Онлайн).

Каждое устройство должно быть указано с точными параметрами:

• Модель контроллера;
• Номер порта подключения;
• Тип соединения (RS-485, Ethernet);
• Назначение (например, «контроль учёта на ТРК-1»).

Пошаговое руководство по оформлению схемы

Шаг 1: Соберите список всех устройств

Перед началом работы составьте перечень всех контроллеров «Квота», которые планируется подключить. Укажите:

• Номер ТРК (например, ТРК-1, ТРК-2);
• Модель контроллера;
• Позицию в сети (первый, второй и т.д.).

Пример:
- ТРК-1: КВ-1, порт 1, RS-485
- ТРК-2: КВ-2, порт 2, RS-485

Шаг 2: Определите тип соединения

Контроллеры «Квота» могут подключаться двумя способами:

• Через RS-485 — для простых сетей и колонок без интернета;
• Через Ethernet — для интеграции с центральными системами учёта.

Выбор зависит от конфигурации вашей сети и требований к передаче данных.

Шаг 3: Составьте схему подключения

Схема должна включать:

• Схематическое изображение линий подключения;
• Названия всех устройств;
• Порты и типы соединений;
• Направление потока данных (от колонки → контроллер → система учёта).

Схема может быть выполнена вручную или с помощью специализированных программ (например, AutoCAD, Visio).

Шаг 4: Проверьте совместимость

Контроллеры «Квота» поддерживают интеграцию с оборудованием других производителей, включая ТРК «Нева» и системы АЗС-Онлайн. Гарвекс обеспечивает совместимость всех моделей на уровне протоколов связи.

Проверьте, что:
- Все устройства работают на одной версии протокола;
- Порты не пересекаются;
- Нет конфликтов при одновременном подключении.

Шаг 5: Утвердите схему

После формирования схемы она должна быть передана в техническое отделение или на согласование с инженером.

В Гарвексе схемы подключения рассматриваются как часть официального документа и могут быть включены в техническую документацию объекта.

Преимущества правильной схемы подключения

• Упрощение процесса настройки и мониторинга;
• Снижение риска ошибок при подключении;
• Возможность масштабирования сети без перепроектирования;
• Обеспечение прозрачности и отчётности при учёте топлива.

Контроллеры «Квота» позволяют не только фиксировать данные, но и вести учёт с учётом распределения квот. Это особенно важно при работе с несколькими ТРК в одном здании или на территории.

Как получить поддержку при работе с схемой

Если вы столкнулись с трудностями при формировании схемы подключения, рекомендуем обратиться к специалистам компании Гарвекс.

На официальном сайте доступны технические документы по контроллерам «Квота» и инструкции по подключению.

Смотрите полный каталог контроллеров «Квота»
Узнайте подробности о технических документах

Заключение

Оформление схемы подключения нескольких устройств контроллера «Квота» — это не просто формальность, а ключевой этап в обеспечении стабильной и точной работы топливораздаточной сети.

Следуя пошаговой инструкции, вы сможете избежать ошибок, сократить время на настройку и обеспечить бесперебойную работу ТРК.

Гарвекс предлагает широкий выбор решений для автоматизации учёта топлива — от простых контроллеров до комплексных систем интеграции.

Если вам нужно помочь с проектированием схемы подключения или настройкой контроллера «Квота», свяжитесь с нашими специалистами. Уточните детали по запросу — мы подскажем, как правильно организовать систему под вашим объектом.
