Введение: почему «примерно» в учете нефтепродуктов не работает

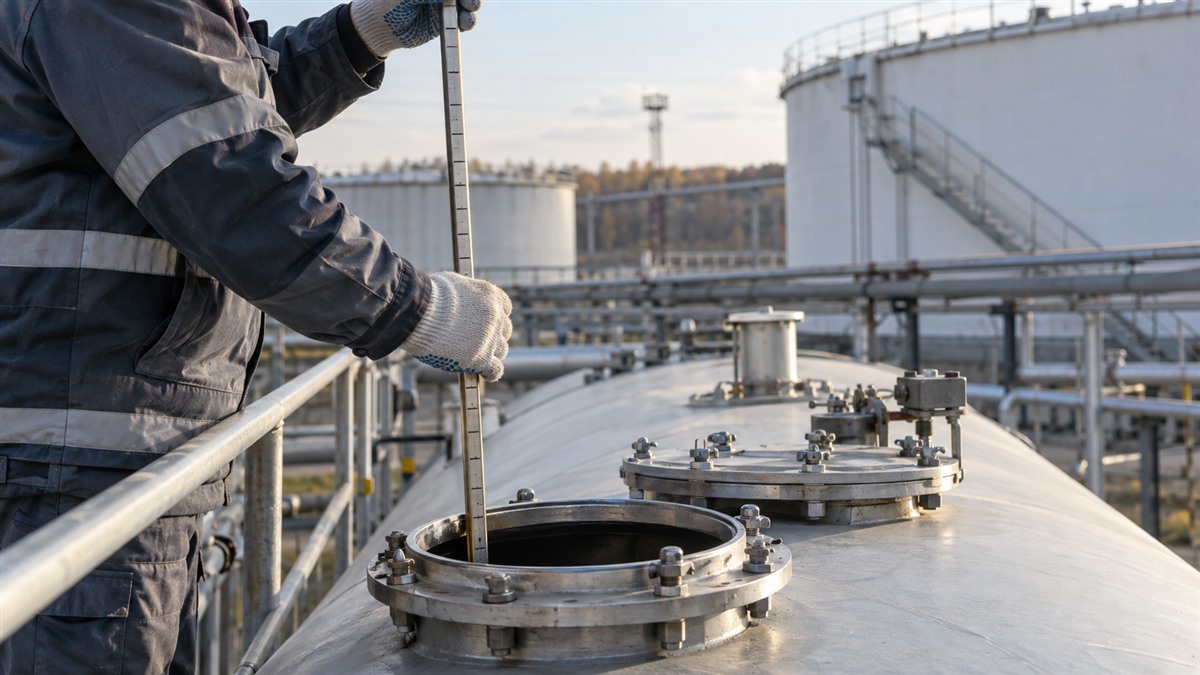

Любая ведомственная или коммерческая АЗС ежедневно сталкивается с необходимостью точного учета поступающих и расходуемых нефтепродуктов. Когда на предприятии выстраивается комплексный контроль объема топлива, базовым документом для любых расчетов становится градуировочная (тарировочная) таблица резервуара. Именно она сопоставляет уровень взлива, измеряемый метроштоком или автоматическим уровнемером, с реальным объемом горючего в емкости.
Однако на практике таблицы часто содержат скрытые математические и технические ошибки. Самая коварная из них — нарушение монотонности. Если в вашей базе данных или контроллере находится некорректная градуировочная таблица бака, система мониторинга начнет выдавать ложные излишки или виртуальные недостачи, сводя на нет всю автоматизацию.
Чтобы правильно организовать измерение топлива, проверять монотонность тарировочной таблицы необходимо еще на этапе ее загрузки в учетную систему. В этой статье мы подробно разберем физический и математический смысл этого параметра, причины возникновения ошибок и предоставим пошаговый алгоритм проверки.
Что такое монотонность и почему градуировочная таблица бака должна ей соответствовать
С точки зрения математики, тарировочная таблица резервуара представляет собой дискретную функцию $V = f(H)$, где: * $H$ — высота уровня наполнения (в миллиметрах или сантиметрах); * $V$ — объем жидкости (в литрах или кубических метрах), соответствующий этой высоте.
Физика процесса диктует жесткое правило: при увеличении уровня жидкости в недеформируемом резервуаре объем этой жидкости может только увеличиваться. Соответственно, функция $V = f(H)$ должна быть строго возрастающей (монотонной).
$$\text{Если } H_{i+1} > H_i, \text{ то обязательно } V_{i+1} > V_i$$
Если на каком-то интервале это правило нарушается (например, при росте уровня на 2 мм объем уменьшается или остается прежним), функция теряет монотонность.
К чему приводят ошибки немонотонности на практике:
- Сбои автоматики. Контроллеры безоператорного отпуска и системы управления АЗС при попытке рассчитать остаток по немонотонной таблице могут выдавать критические ошибки деления на ноль, зависать или некорректно интерполировать данные.
- Ложные тревоги о сливах. Если датчик фиксирует незначительное изменение уровня, а таблица в этой точке имеет «провал», система сквозного учета может зафиксировать резкое уменьшение объема и отправить диспетчеру ложное оповещение о хищении.
- «Бумажные» недостачи при приемке. При сливе бензовоза нестыковка даже в несколько литров из-за некорректной калибровки резервуара выливается в долгие разбирательства с поставщиками.
Почему ломается монотонность: основные причины погрешностей
Ошибки в тарировочных таблицах редко возникают из ниоткуда. Чаще всего они обусловлены следующими факторами:
- Геометрические деформации резервуара. Со временем стальные и пластиковые емкости проседают под воздействием массы грунта и давления топлива. Появляются выпуклости, вмятины, наклоны. Подробнее о том, как дефекты формы влияют на показания приборов, читайте в нашей статье о влиянии геометрии резервуара на уровень жидкости.
- Некорректный шаг калибровки. Слишком мелкий или, наоборот, чрезмерно крупный шаг измерений при ручной проливке неизбежно приводит к накоплению случайных погрешностей. Подробный разбор этой проблемы представлен в материале о шаге тарировочной таблицы.
- Ошибки человеческого фактора. При составлении таблиц вручную операторы могут банально опечататься при вводе цифр в Excel или специализированное ПО. Одна переставленная местами цифра (например, 1245 литров вместо 1254) мгновенно ломает монотонность функции.
- Ошибки математической аппроксимации. При построении таблиц расчетным (геометрическим) методом программисты используют формулы сегментов цилиндра и усеченных конусов. Если не учесть внутреннее оборудование резервуара (трубопроводы, лестницы, ребра жесткости) или применить неверный алгоритм сглаживания сплайнов, на стыках расчетных зон возникнут немонотонные участки.
Практическое руководство: как проверять монотонность тарировочной таблицы (измерение топлива)
Для того чтобы убедиться в корректности данных, необходимо провести аудит таблицы перед ее импортом в систему верхнего уровня (например, в «1С» или ПО «АЗС-Онлайн»). Ниже приведена пошаговая методика, как проверять монотонность тарировочной таблицы (измерение топлива с ее помощью станет максимально точным).
Шаг 1. Экспорт и первичный анализ данных
Выгрузите тарировочную таблицу в формате CSV или Excel. Таблица должна состоять минимум из двух колонок: «Уровень, мм» ($H$) и «Объем, л» ($V$). Убедитесь, что строки отсортированы строго по возрастанию уровня $H$.
Шаг 2. Расчет первой разности (приращения объема)
В соседнем столбце Excel для каждой строки (начиная со второй) задайте формулу расчета приращения объема на единицу уровня:
$$\Delta V_i = V_i - V_{i-1}$$
Аналогично рассчитайте приращение высоты:
$$\Delta H_i = H_i - H_{i-1}$$
Шаг 3. Анализ знака приращения
Главное правило монотонности: значение $\Delta V_i$ должно быть строго больше нуля для всех строк таблицы (при условии, что $\Delta H_i > 0$).
- Если $\Delta V_i < 0$ — обнаружена критическая ошибка (объем уменьшается при росте уровня). Это явная немонотонность.
- Если $\Delta V_i = 0$ — обнаружен «плоский» участок. Для реального резервуара (не имеющего строго вертикальных плоских перегородок на уровне зеркала жидкости) нулевое приращение объема при росте уровня также является ошибкой калибровки.
Пример выявления ошибки в Excel:
| Уровень $H$, мм | Объем $V$, л | Приращение $\Delta V$, л | Статус проверки |
|---|---|---|---|
| 100 | 150 | — | Исходная точка |
| 101 | 152 | 2 | ОК |
| 102 | 155 | 3 | ОК |
| 103 | 154 | -1 | Ошибка! Немонотонность |
| 104 | 158 | 4 | ОК |
Шаг 4. Анализ динамики приращения (первой производной)
Для цилиндрических горизонтальных резервуаров (РГС), которые чаще всего используются на ведомственных АЗС, приращение объема на 1 мм высоты не является постоянным. Оно плавно увеличивается от днища к середине резервуара (где площадь зеркала максимальна), а затем так же плавно уменьшается к верхней образующей шелыги.
Если построить график зависимости $\Delta V$ от $H$, он должен представлять собой гладкую куполообразную кривую без резких пиков, провалов и «зубьев». Любой резкий скачок на этом графике указывает на локальную ошибку измерения или аппроксимации.
Методы автоматизации: как исключить человеческий фактор
Ручная проверка таблиц в Excel — надежный, но трудоемкий метод, не исключающий ошибок самого проверяющего. Современные стандарты автоматизации требуют применения специализированных аппаратных и программных решений.
Для построения безупречных тарировочных таблиц и минимизации погрешностей при контроле запасов применяется высокоточное оборудование. Тарировочная станция «Эталон» (стоимость предоставляется по запросу) позволяет автоматизировать процесс калибровки резервуаров объемным методом. Станция в автоматическом режиме дозирует пролив жидкости, исключая человеческий фактор, и формирует математически выверенную, строго монотонную градуировочную таблицу с минимальным шагом.
При интеграции оборудования в контур сквозного учета топлива программное обеспечение автоматически сверяет данные отпуска через ТРК с показаниями уровнемеров в резервуарах. Если в системе используется некорректная градуировочная таблица, алгоритмы самодиагностики быстро выявят систематическое расхождение и укажут на проблемный интервал высот взлива.
Чек-лист для проверки тарировочной таблицы перед запуском АЗС
Перед тем как загрузить новую градуировочную таблицу в контроллер управления АЗС или учетную систему, убедитесь, что выполнены следующие условия:
- [ ] Сортировка: Данные строго отсортированы по возрастанию уровня ($H$).
- [ ] Строгая монотонность: Для любого шага выполняется условие $V_{i} > V_{i-1}$. Нет ни одного отрицательного или нулевого значения разности объемов.
- [ ] Гладкость функции: График первой производной (приращения объема) не имеет хаотичных скачков и провалов.
- [ ] Граничные условия: Значение объема при нулевом уровне равно нулю ($V(0) = 0$), а максимальный объем соответствует номинальной вместимости резервуара по паспорту с учетом недолива (технологического зазора).
- [ ] Совместимость форматов: Дробные числа используют правильный разделитель (точка или запятая), соответствующий требованиям импорта вашей ERP-системы.
Заключение
Проверка монотонности тарировочной таблицы — это не просто формальное метрологическое требование, а залог стабильной работы всей системы автоматизации АЗС. Ошибки в градуировке резервуаров ведут к финансовым потерям, ложным отчетам о сливах и сбоям в работе управляющих контроллеров.
