Gilbarco SK700: устройство и подключение к контроллеру учёта топлива «Квота»

Владельцы мини-АЗС, КАЗС и ведомственных заправок часто сталкиваются с задачей автоматизировать учёт топлива на уже установленных колонках. Одной из распространённых моделей на российском рынке остаётся Gilbarco SK700 – надёжная многошланговая колонка немецкого производства, которая может работать десятилетиями. Но её штатная электроника не всегда совместима с современными системами контроля отпуска. Решением становится интеграция с контроллером учёта топлива «Квота» (производства компании «Гарвекс»). В этой статье разберём устройство SK700, возможные схемы подключения и пошаговый порядок работ.

Устройство колонки Gilbarco SK700

Колонки серии SK700 выпускались в Германии (город Зальцкоттен) с 2002 года, позже появилась версия SK700-II с электроникой второго поколения. Это многошланговые ТРК на 2, 4, 6, 8, 10 и до 12 шлангов, производительностью 40, 70 или 120 л/мин (есть вариант 40/70 с кнопкой переключения). Внутри гидравлического блока установлен поршневой счётчик C+ Meter или Ecometer и насосный блок Blackmer GDP. Управление подачей топлива осуществляется цифровыми пропорциональными клапанами с электромагнитными катушками.

Над гидравликой, в отдельном герметичном блоке (IP67), размещена электроника Sandpiper: - плата управления насосом, - плата клапанов, - импульсный датчик (пульсер) для выдачи сигналов о прошедшем объёме, - служебный порт RS232 для подключения ноутбука (диагностика, загрузка прошивок, просмотр журнала событий).

Головка колонки с дисплеями и блоком питания расположена сверху.
Для связи с внешними системами SK700 и SK700-II поддерживают протоколы Gilbarco 2Wire (двухпроводная токовая петля) и IFSF-Lon. В версии SK700-II через дополнительные платы доступны также ER3, ATCL и PUMA LAN. Режим работы выбирается программно через менеджерскую клавиатуру.

Сервисное обслуживание выполняется через менеджерскую клавиатуру (коды команд) или ноутбук по RS232. Метрологические узлы (калибровочный переключатель, пульсер) пломбируются.

Два способа интеграции с контроллером «Квота»

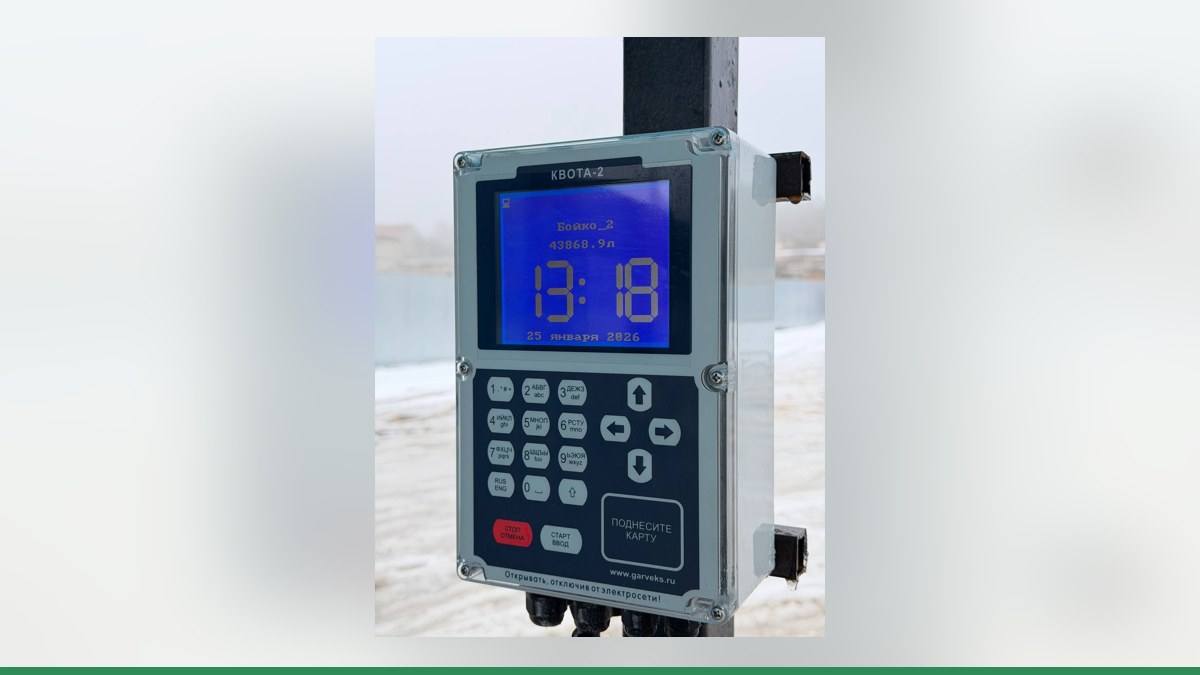

Контроллеры «Квота» (модели Квота-1, Квота-2, Квота-3, Квота-Р) предназначены для учёта топлива, авторизации водителей и передачи данных в облачный сервис АЗС-Онлайн. Они могут работать с колонками двумя основными способами: прямым подключением (с использованием импульсов от генератора) или через замену платы управления. Возможность связи по протоколам Gilbarco (2Wire, IFSF-Lon) с контроллерами «Квота» на данный момент не подтверждена – этот вопрос инженеры «Гарвекс» проверяют индивидуально после изучения модели платы колонки.

Прямое подключение – наиболее простой способ, если электроника колонки исправна и есть доступ к её пульсеру, пускателю насоса и клапанам. Замена платы – вариант для случаев, когда оригинальная электроника устарела, не имеет нужных выходов или вышла из строя.

Сравним оба варианта в таблице:

1. Прямое подключение

При прямом подключении контроллер «Квота» сам считает количество импульсов от генератора импульсов колонки (в настройках задаётся коэффициент «импульсов на литр»), включает и выключает насос через своё реле, управляет электромагнитным клапаном и контролирует датчик пистолета (тип контакта – нормально замкнутый или нормально разомкнутый). Если импульсы пропадают (например, из-за обрыва), контроллер останавливает налив.

На один контроллер Квота-2 или Квота-3 можно подключить: - один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода, - или два упрощённых поста с одноканальным счётчиком (без снижения расхода).

Протоколы связи в этом варианте не используются – только провода от генератора импульсов, пускателя насоса, клапана и датчика пистолета. Для колонок Gilbarco SK700 необходимо обеспечить доступ к пульсеру (обычно он расположен на счётчике) и к клеммам управления насосом/клапаном на электронном блоке. Точные точки подключения определяют инженеры «Гарвекс» по фотографии платы колонки.

2. Замена платы управления

Если оригинальная электроника Sandpiper несовместима с прямым подключением или её ресурс исчерпан, вместо неё можно установить плату управления ТРК Гарвекс. Эта плата берёт на себя функции управления насосом, клапанами, генераторами импульсов, дисплеями и кнопками колонки. Настройка выполняется через меню и по Wi-Fi. После замены платы колонка становится совместимой с контроллерами «Квота» через прямое подключение или по RS-485 (в паре с Квота-Р).

Замена – более сложный вариант, требующий демонтажа штатного блока Sandpiper и прокладки новой проводки. Подбор конкретной модели платы производится после осмотра колонки или её паспорта.

О протоколах связи

Колонки SK700 изначально проектировались для работы с протоколами Gilbarco 2Wire и IFSF-Lon. Возможность подключения контроллера «Квота» по этим протоколам не гарантирована. Инженеры «Гарвекс» проверяют совместимость на месте или по документации колонки. Если ваш SK700 оснащён дополнительной платой, поддерживающей, например, PUMA LAN, также потребуется изучение протокола. На сегодняшний день подтверждённый рабочий способ – прямое подключение (импульсы) или замена электроники.

Как подключить и настроить учёт

Процесс превращения Gilbarco SK700 в управляемую колонку с учётом через «Квота» и облачный сервис АЗС-Онлайн состоит из нескольких этапов:

1. Пришлите фото шильдика и платы колонки инженерам «Гарвекс». По этим данным они подберут оптимальную схему: прямое подключение, замена платы или (в редких случаях) проверка возможности использования одного из протоколов.
   → Контакты Гарвекс

2. Настройка поста в контроллере «Квота»:
   – задаётся тип поста (прямое подключение или RS-485),
   – для прямого подключения указывается коэффициент импульсов на литр,
   – выбираются настройки насоса, клапана и датчика пистолета,
   – для RS-485 – адрес колонки.

3. Пробный налив. Рекомендуется налить в мерный бак (например, 20 литров) и сравнить фактический объём с показаниями системы. При необходимости корректируется коэффициент импульсов.

4. Подключение связи и настройка АЗС-Онлайн. Контроллер передаёт данные о каждой заправке через SIM-карту (GSM) или проводную сеть. Если связь временно пропадает, заправки сохраняются в памяти контроллера (до 8192 операций для Квота-2/3) и автоматически отправляются при восстановлении.

5. Поверка. После любого вмешательства в электронику колонки, которое влияет на точность учёта (подключение к пульсеру, замена платы), требуется проведение поверки. Обратитесь к инженерам «Гарвекс» для уточнения порядка.

После настройки владелец получает полный контроль над отпуском топлива в АЗС-Онлайн: можно устанавливать лимиты на водителей и группы, авторизоваться по картам или пин-кодам, удалённо запускать колонку, контролировать уровень в резервуарах (через датчики уровня, подключаемые к контроллеру), формировать отчёты в реальном времени и интегрироваться с 1С.

Заключение

Колонка Gilbarco SK700 – качественное оборудование, которое можно успешно интегрировать в современную систему учёта топлива. Наиболее реалистичные пути – прямое подключение через импульсный датчик с сохранением родной электроники или замена платы управления на платформу «Гарвекс». Выбор конкретной схемы требует профессиональной оценки. Отправьте инженерам «Гарвекс» фотографию шильдика и платы вашей колонки – они подберут подходящее решение под вашу задачу.
