Gilbarco Encore 300 / 500 / Eclipse: устройство и подключение к контроллеру учёта топлива «Квота»

Gilbarco Encore 300 / 500 / Eclipse — линейка для рынка США и ряда экспортных стран. Если нужно организовать на такой колонке автоматизированный учёт, важно сначала определить, как устроена её электроника и какие сигналы доступны. Запрос «gilbarco encore 300 / 500 / eclipse подключение контроллера учета топлива» не означает, что для всех колонок подходит одна схема: вариант подключения определяют инженеры Гарвекс после осмотра или изучения паспорта и фото платы.

Как устроена Gilbarco Encore 300 / 500 / Eclipse

В узле Pump Control Node (PCN) связаны пульсеры, плата драйвера клапанов, LON и двухпроводная линия POS. Для этой линейки предусмотрены режимы Standalone и Two-wire с консолью; режим Two-wire указан как установленный по умолчанию. В колонке используются насос GDP, цифровой и пропорциональный клапаны.

Пульсер для галлонных единиц выдаёт 1000 импульсов на галлон, питание — до 12 В через IS-барьер. Это значение нельзя напрямую переносить в настройки коэффициента «импульсов на литр»: единицы измерения отличаются. Фактический сигнал и возможность его использования для учёта нужно проверить на конкретной колонке.

Наличие двухпроводной линии или LON само по себе не подтверждает, что колонка сможет обмениваться данными с «Квотой». Возможность такой связи по Gilbarco Two-Wire или IFSF не подтверждена; её отдельно оценивают инженеры Гарвекс.

Варианты подключения контроллера

Для интеграции рассматривают три подхода. Какой из них применим, зависит от исполнения колонки, доступности сигналов и состояния электроники.

Прямое подключение

В этом варианте протоколы связи не используются: «Квота» получает импульсы от генератора, включает насос и клапан через свои реле и контролирует датчик пистолета. В настройках задают коэффициент импульсов на литр. Если импульсы пропадают, контроллер останавливает насос.

Для такого решения инженерам нужен доступ к соответствующим цепям колонки. Устройство PCN и наличие пульсера ещё не гарантируют, что нужные сигналы доступны для подключения. Также необходимо проверить, можно ли корректно связать выход пульсера с входом контроллера, не затрагивая метрологические узлы без согласованной процедуры.

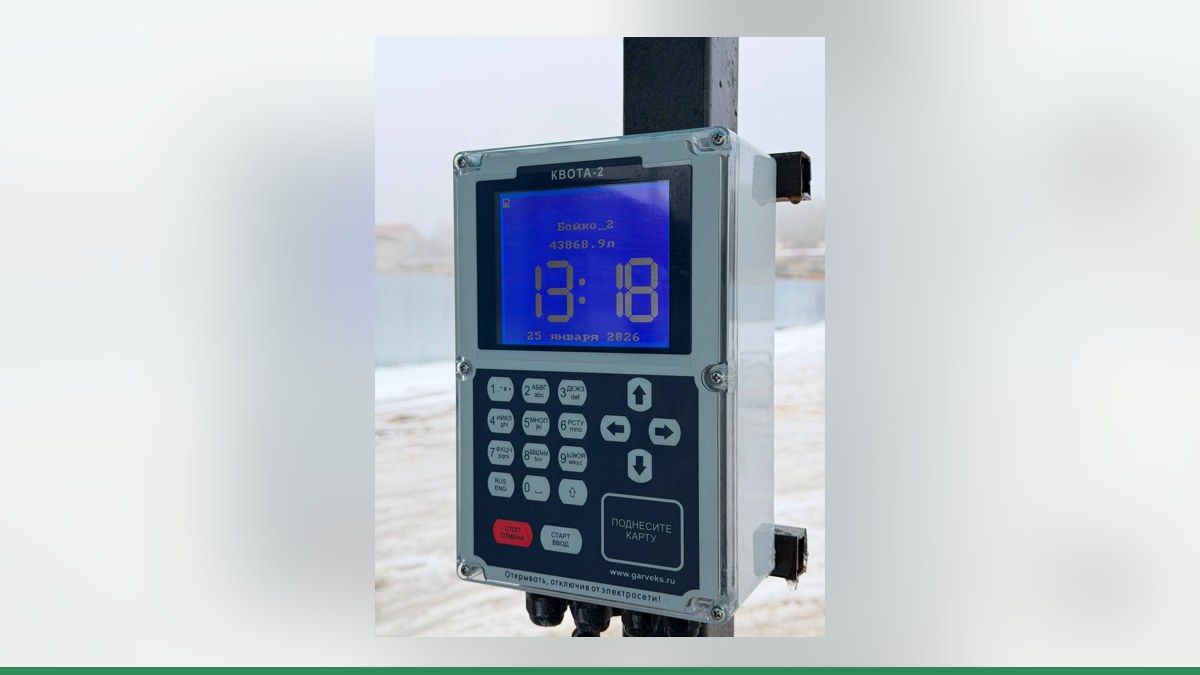

На один контроллер «Квота-2» или «Квота-3» можно подключить один полноценный пост либо два упрощённых. Для «Квота-3» прямое подключение ограничено одним полноценным или двумя упрощёнными постами; другие посты при наличии совместимой электроники могут подключаться по RS-485. Подробнее о возможностях моделей: контроллер Квота-2 и контроллер Квота-3.

Управление по RS-485

При таком способе колонка сохраняет собственную электронику и сама считает выданное топливо. «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Этот вариант подходит для колонок с электроникой, связь с которой поддерживается контроллером.

Линия LON и двухпроводная POS-линия Gilbarco — не то же самое, что RS-485, и не являются подтверждением совместимости с «Квотой». Перед выбором схемы инженеры Гарвекс проверяют модель платы и доступную документацию. Параметры обмена и возможность подключения к конкретному исполнению Encore нельзя определять только по названию линейки.

Замена платы управления

Если штатная электроника несовместима с выбранным способом учёта или её состояние не позволяет использовать прежнюю схему, можно рассмотреть замену платы. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность установки и состав необходимых работ определяют после осмотра.

Как подключить и настроить учёт

1. Соберите данные о колонке. Передайте инженерам Гарвекс фото шильдика, платы управления и доступных разъёмов. Если есть паспорт или схема, приложите их тоже.
2. Выберите вариант подключения. Инженеры оценивают, доступен ли импульсный датчик, как подключены насос и клапаны, а также можно ли использовать штатную электронику. Схему не выбирают только по названию модели.
3. Настройте пост в «Квоте». Для прямого подключения задают тип поста, коэффициент импульсов, управление насосом и клапаном, тип контакта датчика пистолета. При подключении по RS-485 настраивают адрес — если совместимость электроники подтверждена.
4. Проверьте работу наливом. Выполняют пробный отпуск в мерник и при необходимости корректируют коэффициент. До завершения проверки не следует считать настройку учёта подтверждённой.
5. Подключите передачу данных. Контроллер может передавать заправки в сервис АЗС-Онлайн через GSM или проводную сеть. При потере связи данные сохраняются в памяти контроллера и отправляются после восстановления соединения.

АЗС-Онлайн позволяет вести учёт заправок, управлять лимитами топлива и получать отчёты. Сервис работает в связке «Квота + колонка»; результат зависит от корректно настроенного поста и обмена данными.

Что учесть перед запуском

Не подключайте вход контроллера к пульсеру, ориентируясь только на число импульсов для галлонных единиц. Сначала нужно установить, какой сигнал выдаёт конкретная колонка и как он соотносится с учётными единицами. Также важно отличать прямое подключение от управления по RS-485: в первом случае используются импульсы и реле, во втором — обмен с собственной электроникой колонки.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Итог: для Gilbarco Encore 300 / 500 / Eclipse возможны прямое подключение, управление по RS-485 при подтверждённой совместимости или замена платы. Чтобы инженеры Гарвекс подобрали схему для вашей колонки, отправьте им фото шильдика и платы управления.
