Для владельца ведомственной заправки или мини-АЗС модернизация Мини (41101, 41201, 41111) — это возможность организовать учёт топлива с помощью контроллера «Квота». Но заранее выбрать схему только по названию модели нельзя: у колонок разных исполнений отличается управление, а совместимость электроники нужно проверять. Основных вариантов два: подключить «Квоту» напрямую к узлам колонки или заменить плату управления.
Что важно знать о Мини 41101, 41201 и 41111
Эти модели предназначены для внутрихозяйственного учёта. В конструкции используются насос БШМ с двойным торцевым уплотнением, клапан двойного действия поршневого типа и измеритель ППО-25 или ПЖ 2-25. Производительность поста — 50 или 100 л/мин.
У моделей есть разные исполнения:
- 41101ММН — ручное управление;
- 41101МдМН — управление с пульта «Весна-ТЭЦ-1»;
- 41101СМН, 41201СМН и 41111СМН — электронный указатель КУП-2.
Это различие важно для модернизации: способ управления и состав электроники влияют на то, какие подключения можно выполнить. Поэтому решение принимают после осмотра колонки или изучения её паспорта и фотографий платы. Гарантировать совместимость без такой проверки нельзя.
Два способа подключить «Квоту»
1. Прямое подключение
В этом варианте контроллер получает импульсы от датчика измерителя, а управление насосом и клапанами выполняется через реле «Квоты». Для работы нужны электрические соединения с генератором импульсов, пускателем, клапанами и, если предусмотрено выбранной схемой, датчиком пистолета.
При прямом подключении протоколы обмена не используются: учёт ведётся по импульсам, а исполнительными устройствами управляют реле. Это не то же самое, что связь с электронной платой по RS-485.
Такой вариант может подойти, когда существующую электронику не используют для управления наливом, а необходимые сигналы и силовые цепи можно корректно подключить к контроллеру. Конкретную схему для Мини определяют инженеры Гарвекс по осмотру, паспорту или фотографиям платы.
2. Замена платы управления
Если существующая электроника устарела или её нельзя подтвердить как совместимую с учётной системой, рассматривают замену платы управления на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки.
Подбор платы зависит от исполнения и устройства конкретной Мини. Перед заменой важно проверить состав оборудования, схему подключения и состояние компонентов. Само наличие электронного указателя КУП-2 не означает, что подключение к «Квоте» по RS-485 уже подтверждено.
| Критерий | Прямое подключение к «Квоте» | Замена платы управления |
|---|---|---|
| Как ведётся учёт | По импульсам от измерителя | Через электронику колонки с новой платой |
| Как управляется налив | Реле контроллера включают насос и клапаны | Управление выполняет плата управления |
| Используются ли протоколы | Нет: импульсы и реле | Зависит от схемы; совместимость проверяют |
| Что нужно выяснить до работ | Доступность сигналов и цепей управления | Возможность установки платы в конкретное исполнение |
| Как выбирают решение | По осмотру, паспорту или фото платы | По осмотру, паспорту или фото платы |
Что с RS-485 и Modbus RTU
RS-485 относится к варианту, в котором колонка работает со своей электроникой: контроллер разрешает налив, задаёт дозу и получает результат по линии связи. Но наличие интерфейса или название протокола само по себе не подтверждает совместимость оборудования разных производителей.
Для Мини 41101, 41201 и 41111 возможность управления по RS-485 нужно проверять отдельно. Упоминание Modbus RTU для некоторых серий «Ливенка-М» и «Ливенка-РВ» не подтверждает, что такой же способ подключения подходит рассматриваемым моделям или что «Квота» сможет с ними работать. Вывод делают инженеры Гарвекс по модели платы и документации.
Как подключить и настроить учёт
- Подготовьте сведения о колонке. Найдите шильдик и паспорт, сфотографируйте плату управления и доступные элементы подключения. Уточните точное исполнение: например, ручное управление, пульт или указатель КУП-2.
- Передайте материалы инженерам Гарвекс. По осмотру колонки или по паспорту и фотографиям специалисты определят, можно ли использовать прямое подключение, нужна ли замена платы и какие данные ещё потребуются.
- Согласуйте схему. Для прямого подключения уточняют точки съёма импульсов и управление насосом и клапанами. При замене платы проверяют, подходит ли решение к исполнению колонки. Не подключайте провода по предположению или по схеме от другой модели.
- Настройте пост в «Квоте». Задают параметры выбранного способа управления: для прямого подключения — коэффициент импульсов и используемые устройства; для связи с электроникой — адрес по RS-485, если такой вариант подтверждён.
- Проверьте работу пробным наливом. После подключения проверяют отпуск топлива и корректность учёта, при необходимости уточняют коэффициент импульсов. Если планируется передача данных в сервис АЗС-Онлайн, отдельно проверяют, что заправки поступают в систему.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Какой вариант выбрать
Прямое подключение стоит рассматривать, если нужные импульсные сигналы и цепи управления можно использовать с контроллером. Замена платы может быть подходящим решением, когда существующую электронику нельзя оставить в системе. Если же предполагается управление по RS-485, сначала требуется подтвердить совместимость конкретной платы — ориентироваться только на название протокола нельзя.

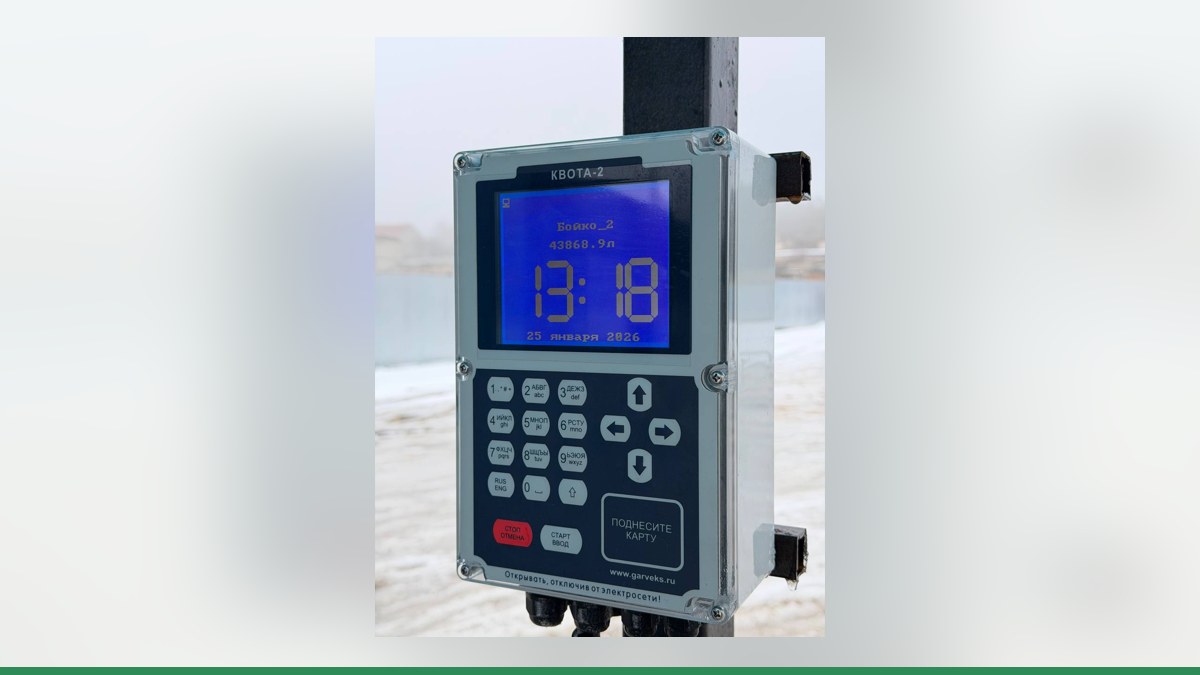

Для предварительного подбора отправьте инженерам Гарвекс фото шильдика и платы колонки, а также укажите модель и исполнение. Это поможет определить возможную схему без обещаний совместимости до проверки. Посмотреть контроллер можно на странице контроллера Квота-2, а задать вопрос — через контакты.
