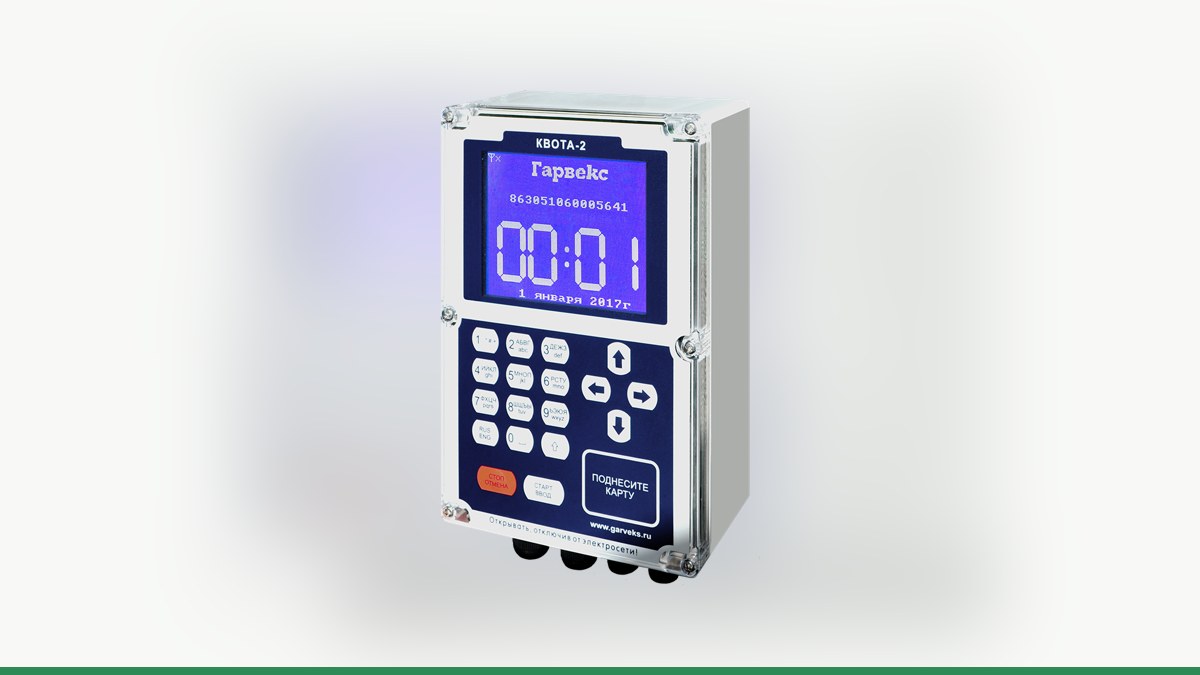

Насосный блок Alublock 2000 и измеритель Autoset 500: устройство и подключение к контроллеру учёта топлива «Квота»

Насосный блок Alublock 2000 и измеритель объёма Autoset 500 встречаются в колонках серии NOVA производства ООО «АЗТ Славутич». Это отдельные узлы гидравлической системы: первый забирает и подаёт топливо, второй измеряет объём выдачи и формирует импульсы для электроники. Чтобы организовать учёт через контроллер «Квота», важно сначала определить, как устроена конкретная колонка и какой вариант управления подходит: прямое подключение исполнительных устройств или работа через имеющуюся электронику.

Из чего состоит насосный блок Alublock 2000

Alublock 2000 — насосный моноблок с алюминиевым корпусом и фильтром. В его состав входят самовсасывающий лопастной насос, центробежный газоотделитель и байпасный клапан. Насос выпускается на 50 или 90 л. Газоотделитель отделяет газ от топлива, а байпасный клапан входит в гидравлическую схему блока.

В колонке моноблок работает в связке с измерителем объёма, электромагнитным клапаном, рукавом и раздаточным краном. Команды на пуск двигателя и открытие клапана могут приходить от электроники колонки либо, при прямом подключении, от контроллера учёта. Поэтому для выбора схемы недостаточно знать только название насосного блока: важны также установленная плата и фактическая разводка проводов.

Как работает измеритель Autoset 500

Autoset 500 производства Nuovo Pignone — объёмный измеритель с двумя поршнями двойного действия, расположенными под углом 120 градусов. Его цикл составляет 500 см³. Вращение измерительного механизма передаётся встроенному генератору импульсов PAW94.

Для учётной системы существенны два звена: механическое измерение выданного топлива и передача сигналов от генератора импульсов. При прямом подключении контроллер «Квота» считает импульсы и использует настроенный коэффициент для учёта объёма. Самостоятельно назначать коэффициент по описанию модели не следует: его подбирают при наладке по конкретной колонке и проверяют пробным наливом в мерник.

В конструкции NOVA также предусмотрены датчик положения пистолета, электромагнитный клапан и блок электроники с табло. В конце дозы клапан снижает расход до 5 л/мин. Эти особенности нужно учитывать при обследовании колонки и подборе способа управления.

Варианты подключения к «Квоте»

Для автоматизации учёта возможны два подхода. При прямом подключении контроллер получает импульсы PAW94 и управляет исполнительными устройствами. В этом случае протоколы обмена не используются: задействуются провода генератора импульсов, пускателя насоса, клапанов и датчика положения пистолета.

Второй путь — заменить плату управления колонки на плату управления ТРК Гарвекс с контроллером учёта в составе системы. Подбор такой схемы также требует осмотра колонки. Если в колонке остаётся своя электроника, возможность связи по RS-485 проверяют отдельно. У колонок NOVA используется протокол Dlink2; совместимость с ним контроллера «Квота» не подтверждена. Нельзя считать, что одинаковый интерфейс означает одинаковый протокол.

Подробнее о контроллере Квота-1 и плате управления ТРК Гарвекс.

Как подключить и настроить учёт

До начала работ не следует подключать провода по универсальной схеме из интернета: исполнение колонки и её электроники могут различаться. Порядок выбора и проверки решения такой:

1. Собрать данные о колонке. Зафиксировать модель и шильдик, сфотографировать плату и видимые соединения. Не вскрывать опломбированные узлы и не менять заводские настройки дозы.
2. Определить вариант управления. Инженеры Гарвекс рассматривают прямое подключение, возможность работы с установленной электроникой или замену платы. Схему определяют после осмотра колонки либо по паспорту и фотографиям платы; заранее гарантировать совместимость нельзя.
3. Согласовать точки подключения. При прямом варианте проверяют выход PAW94, цепи пускателя и клапанов, а также сигнал датчика пистолета. При работе через RS-485 сначала подтверждают, что электроника колонки поддерживает совместимый обмен.
4. Настроить пост в контроллере. Для прямого подключения задают тип поста и коэффициент импульсов, а также проверяют настройки насоса, клапанов и датчика пистолета. Для RS-485 выбирают соответствующий режим только после подтверждения совместимости оборудования.
5. Провести пробный налив. Сравнить показания колонки и контроллера с результатом выдачи в мерник. Если требуется, скорректировать коэффициент учёта и повторить контроль.
6. Проверить передачу данных. Если используется облачный сервис, убедиться, что заправки поступают в АЗС-Онлайн. Подробнее — на странице сервиса АЗС-Онлайн.

Что важно учесть при обслуживании

Измеритель объёма и контроллер пломбируют по схеме производителя. Электронная коррекция дозы доступна только сервисной службе и защищена переключателем и пломбой. Контроль дозы выполняют эталонным мерником. Не следует регулировать измеритель или менять настройки без понимания последствий для учёта.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров.

Итоговый выбор между прямым подключением, связью с существующей платой и её заменой зависит не только от Alublock 2000 и Autoset 500, но и от исполнения электроники конкретной колонки. Чтобы инженеры Гарвекс могли подобрать схему, отправьте им фото шильдика и платы, а также паспорт колонки, если он есть.
