FAS 230: устройство и подключение к контроллеру учёта топлива «Квота»

FAS 230 — электронная колонка для заправки сжиженным углеводородным газом (СУГ). Чтобы организовать учёт через контроллер, важно сначала разобраться, какие сигналы доступны на конкретной колонке и как устроено её управление. Запрос «fas 230 подключение контроллера учета топлива» не означает, что достаточно соединить два устройства кабелем: схему выбирают после осмотра электроники и проверки документации.

В статье рассмотрим особенности FAS 230 и три возможных пути интеграции с контроллерами «Квота»: прямое подключение, управление по RS-485 и замену платы. Ни один из вариантов нельзя считать подтверждённым без проверки конкретной колонки инженерами Гарвекс.

Что важно знать о FAS 230

FAS (Flüssiggas-Anlagen GmbH, Зальцгитер, Германия) выпускает оборудование для СУГ. FAS 230 — колонка именно для пропан-бутана, а не для бензина или дизельного топлива.

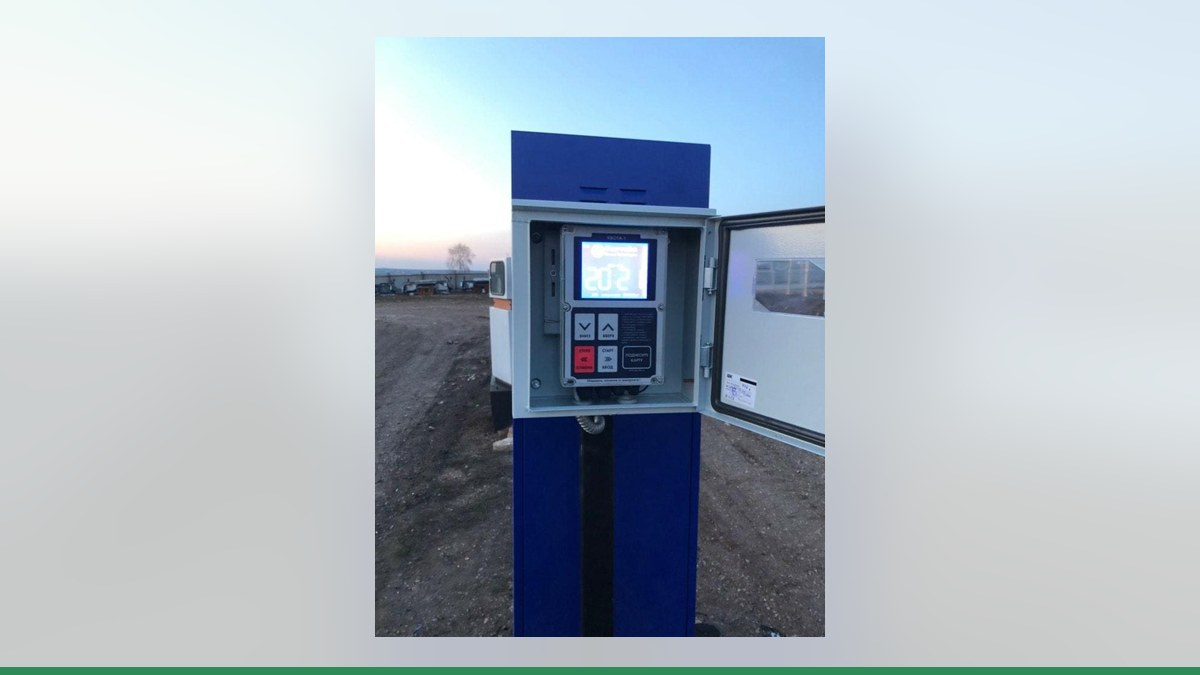

В модели используется кориолисовый массовый расходомер производительностью 30 кг/мин. Колонка отпускает газ в литрах, а учёт ведётся в килограммах. Корпус выполнен из нержавеющей стали, электронный счётный блок — ER 4/5. Питание: 230 В/50 Гц. Для определения положения пистолета предусмотрен поворотный переключатель.

В состав гидравлики входят отсекатель паровой фазы с фильтром, дифференциальный и обратный клапаны. В комплекте также предусмотрены шланг высокого давления со скоростным клапаном, разрывная муфта и предохранительные клапаны на 25 бар.

Собственная электроника и обмен данными

FAS 230 обменивается данными по протоколу FAS. Это собственный протокол производителя, а не универсальный формат для всех колонок с интерфейсом RS-485. Наличие у контроллера и колонки порта RS-485 само по себе не доказывает совместимость: возможность связи «Квоты» с электроникой FAS 230 инженеры Гарвекс проверяют отдельно.

Поэтому до выбора способа управления стоит выяснить, какие выходы и управляющие цепи доступны на конкретной колонке, как они связаны с блоком ER 4/5 и какие изменения допустимы с учётом требований безопасности для СУГ.

Варианты подключения к «Квоте»

Управлять колонкой можно разными способами. При прямом подключении контроллер считает импульсы генератора и управляет исполнительными цепями. При управлении по RS-485 у колонки остаётся своя электроника, которая считает налив. Если электронная часть не подходит для интеграции, инженеры могут оценить вариант замены платы.

Прямое подключение: только импульсы и реле

При прямом подключении протоколы обмена данными не используются. Контроллер получает импульсы генератора, включает насос и клапан через реле, учитывает положение пистолета и останавливает насос, если импульсы пропали. В настройках задаётся коэффициент «импульсов на литр».

Для FAS 230 возможность такого подключения нельзя предполагать заранее. Инженерам нужно установить, есть ли на конкретном исполнении подходящий сигнал от измерительной системы, а также определить точки управления насосом, клапанами и датчиком пистолета. Для массового расходомера нельзя подставлять коэффициент от другой модели или измерителя.

У «Квоты-2» и «Квоты-3» прямое подключение рассчитано на один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо на два упрощённых поста с одноканальным счётчиком. Подробнее о возможностях устройств — контроллер Квота-2 и контроллер Квота-3.

Управление по RS-485

В этой схеме FAS 230 продолжает работать со своей электроникой и самостоятельно считает налив. Контроллер «Квота» по линии RS-485 должен разрешать отпуск, задавать дозу и получать результат. Однако протокол FAS принадлежит FAS GmbH, а возможность обмена с «Квотой» не подтверждена. Нельзя считать, что протоколы двух производителей одинаковы только потому, что устройства подключаются по RS-485.

Если инженеры подтвердят совместимость для конкретного исполнения, при монтаже линии применяют витую пару: устройства соединяют цепочкой без ответвлений, на концах линии устанавливают терминирующие резисторы. Схему и настройки определяют после проверки оборудования.

Замена платы управления

Если подключить штатную электронику к «Квоте» не удаётся, можно рассмотреть замену платы управления. Плата Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Но её применимость к FAS 230 и возможность корректно встроить её в конкретную систему должны быть подтверждены инженерами после осмотра. Плата управления ТРК Гарвекс не является гарантированной заменой для любой колонки FAS.

Как подключить и настроить учёт

1. Соберите данные о колонке. Сфотографируйте шильдик, электронный блок и плату, чтобы были видны маркировка и разъёмы. Не вскрывайте оборудование под напряжением.
2. Передайте материалы инженерам Гарвекс. По фото и паспорту специалисты оценят доступные сигналы и предложат возможную схему. При необходимости потребуется дополнительный осмотр.
3. Выберите вариант интеграции. Это может быть прямое подключение, обмен по RS-485 при подтверждённой совместимости или замена платы управления. Для работ с СУГ допускается только обученный персонал.
4. Настройте контроллер. Для прямой схемы задают тип поста, коэффициент импульсов, управление насосом и клапаном, тип контакта датчика пистолета. Для RS-485 задают адрес устройства, если выбранная схема это предусматривает.
5. Проверьте учёт. Выполните пробный налив в мерник и сравните результат с показаниями системы. При прямом подключении по результату проверки корректируют коэффициент импульсов. Затем проверяют передачу заправок в учётную систему.
6. Учтите требования к поверке. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что выбрать владельцу мини-АЗС

Выбор зависит не от названия модели, а от конкретной версии электроники и доступных сигналов. Прямое подключение требует доступного импульсного выхода и безопасного доступа к цепям управления. RS-485 подходит только при подтверждённой совместимости протокола. Замена платы — отдельный технический вариант, который также требует оценки.

Для удалённого учёта и контроля заправок «Квота» может работать в связке с облачным сервисом АЗС-Онлайн. Но сначала нужно определить схему связи именно с FAS 230 и проверить корректность учёта на колонке.

Чтобы подобрать решение, отправьте инженерам Гарвекс фото шильдика и платы FAS 230, а также паспорт колонки, если он доступен. Специалисты оценят варианты подключения и подскажут, какие данные нужны для дальнейшей настройки. Контакты Гарвекс
