Замена платы управления в ТРК Benza kamka на плату Гарвекс: когда это оправдано

Владельцы ведомственных заправок, мини-АЗС, КАЗС и МАЗС, где работают колонки Benza kamka, рано или поздно задаются одним вопросом: что делать с электроникой, которая считает литры и запускает насос. Штатный контроллер может устареть, перестать закрывать задачи по интерфейсам или выйти из строя. Ниже — спокойный разбор трёх схем, которые имеет смысл рассматривать для kamka, и честный ответ на вопрос, когда замена платы управления действительно оправдана.

Что стоит за штатной электроникой kamka

Benza — российский бренд оборудования для АЗС: топливораздаточные колонки kamka, контроллеры учёта топлива BS-01 и BS-02, программы «Benza. Автоматическая АЗС» и benzamat.

Колонки kamka серии 5111/5121 — один рукав, 50, 80 или 130 л/мин, питание 380 В или 220 В, всасывающая гидравлика, погрешность 0,25 %, работа от −40 до +50 °C, считыватель карт. Серия 3111/3121 — 200 и 400 л/мин. Мини-колонки 6100–6140 на 12/24/220 В (35–50 л/мин) идут с контроллером BS-02. Многорукавные kamka-222…228 выпускаются на 2–8 рукавов. Назначение линейки — безоператорная выдача топлива по картам на ведомственных АЗС и в парках техники.

Устройство управления в этой схеме — контроллер BS-02. Он считает импульсы расходомера колонки (выход «открытый коллектор», от 47 до 200 импульсов на литр, частота до 400 Гц), включает насос через реле до 8 А и клапаны. Один контроллер рассчитан на одну однопостовую колонку. Интерфейсы BS-02: RS-485 к компьютеру, Ethernet, по заказу GSM, считыватель RFID, второй RS-485 — для уровнемеров. Прошивка обновляется по RS-485 через USB-преобразователь, а старые BS-01 и BS-02 работают только в сетях 2G.

Отдельный момент: тип генератора импульсов конкретной kamka смотрят по паспорту колонки. Именно от этого зависит, какая схема учёта подойдёт.

Три схемы для колонки kamka

1. Прямое подключение к контроллеру «Квота»

«Квота» сама считает импульсы генератора импульсов колонки (коэффициент «импульсов на литр» задаётся в настройке), включает насос и клапан через свои реле, следит за датчиком пистолета (нормально замкнутый или нормально разомкнутый контакт) и останавливает насос, если импульсы пропали. Протоколы связи здесь не нужны вообще — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Штатный контроллер колонки при этом снимается с управления.

На один контроллер «Квота-2» или контроллер Квота-3 приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

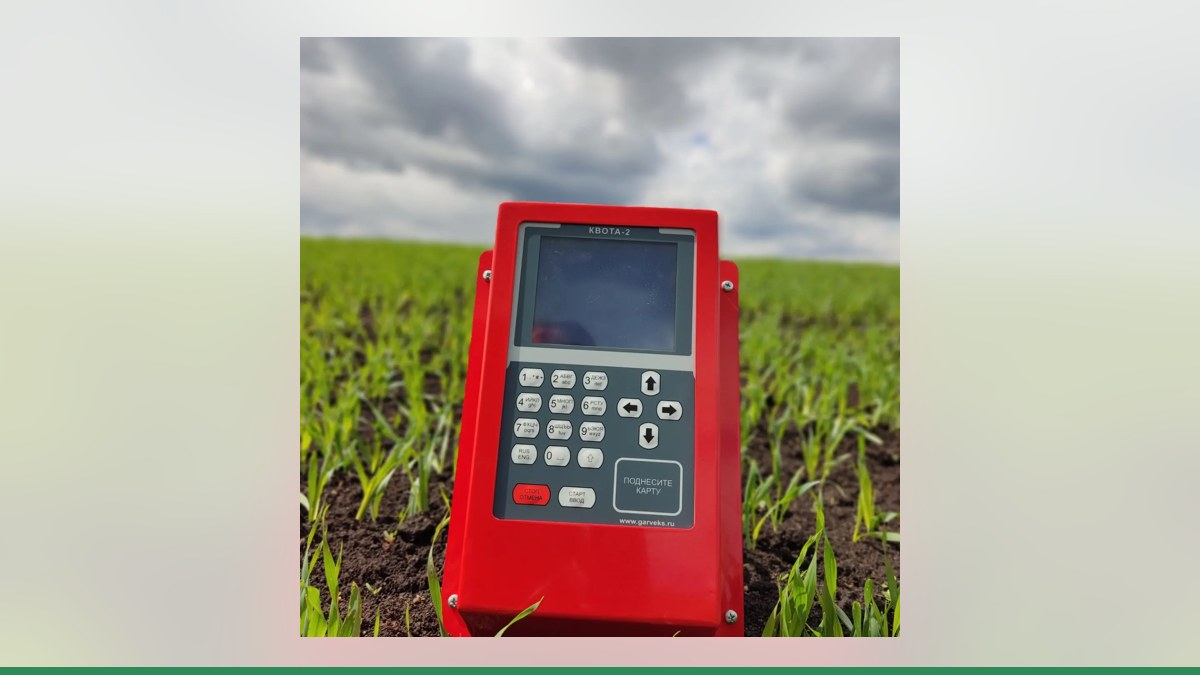

«Квота-1» и «Квота-2» — интерфейс RS-485, связь через GSM-модуль, до 2 постов, до 4 датчиков уровня топлива, память на 8192 операции и 4096 пользователей; устанавливаются вне взрывоопасной зоны. «Квота-3» — RS-485 и Ethernet, связь GSM, Wi-Fi, LAN, взрывозащищённый корпус, до 4 постов, работа от −60 до +50 °C.

2. Управление по RS-485

Здесь логика другая: у колонки остаётся своя электроника, она сама считает литры, а «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает с колонками с электроникой «Топаз» и с Квота-Р. По RS-485 «Квота-2» управляет до 2 постов, «Квота-3» — до 4, схемы можно совмещать.

Для колонки kamka возможность связи по RS-485 проверяют инженеры Гарвекс по модели платы. Мы не ставим знак равенства между протоколами разных производителей и не обещаем совместимость «по умолчанию»: вывод делают после осмотра колонки или по паспорту и фото платы.

Если посты объединяются в линию, помните: витая пара, устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.

3. Замена электроники на плату управления Гарвекс

плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, настраивается через меню и по Wi-Fi. Это вариант для случая, когда штатная электроника выработала ресурс, неремонтопригодна или не даёт нужных интерфейсов. Подбор платы делают по осмотру колонки.

Таблица: какой вариант подходит

Когда замена платы управления оправдана

• штатная электроника неисправна, и восстановление не рассматривается;
• нужны интерфейсы, которых у текущей платы нет;
• старые BS-01 и BS-02 работают только в 2G, и это ограничение мешает передаче данных;
• требуется управление дисплеем и кнопками колонки, настройка через меню и по Wi-Fi;
• колонка должна работать в общей системе учёта вместе с остальными постами площадки.

Когда замену можно отложить

• гидравлика и механика в порядке, импульсный выход расходомера исправен — часто достаточно прямого подключения к «Квоте»;
• плата колонки рабочая, и инженеры подтвердили схему связи по RS-485.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настраивается пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Делается пробный налив в мерник и поправляется коэффициент.
4. Подключается связь и проверяется, что заправки приходят в сервис АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

АЗС-Онлайн — облачный сервис Гарвекс: лимиты топлива на водителя и группу, авторизация по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграция с 1С, мониторинг транспорта. Работает в связке «Квота + колонка»: контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть, а если связь пропала, заправки хранятся в памяти контроллера и уходят на сервер позже.

Про поверку

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Вывод

Benza kamka — рабочие колонки со своей логикой учёта, и ломать эту логику без причины не нужно. Если штатный контроллер справляется, а импульсный выход расходомера исправен, чаще всего достаточно прямого подключения к «Квоте». Замена платы управления оправдана тогда, когда электроника выработала ресурс, не даёт нужных интерфейсов или не вписывается в общую систему учёта площадки.

Чтобы получить точный ответ по вашей колонке, отправьте инженерам Гарвекс фото шильдика и платы — по ним подберут схему подключения и настройки. Связаться можно через контакты Гарвекс.
