Автоматизированная ТРК Ливенка с КУП-50 или КМАЗС уже управляет выдачей топлива: включает насос и клапаны, считает импульсы расхода и может идентифицировать водителя по ключу или карте. Чтобы вести удалённый учёт заправок в АЗС-Онлайн, колонку можно интегрировать с контроллером Квота. Но способ подключения нельзя выбирать только по названию модели: сначала инженерам Гарвекс нужно оценить исполнение колонки и её электронику.
Что умеет ТРК с КУП-50 / КМАЗС
Речь идёт о ТРК производительностью 50 л/мин на базе насоса БШМ, измерителя ПЖ 2-25 и клапана двойного действия. Встроенный КУП-50 или КМАЗС включает электронасос и клапаны, принимает импульсы расхода, помогает авторизовать водителя по ключу или карте и передаёт данные по RS-485 либо через GSM-модем. Для настройки с компьютера предусмотрен конвертер КИ-1 (RS232-RS485).
Такая колонка может использоваться на мини-АЗС, КАЗС, МАЗС и ведомственной заправке. Если задача — не только управлять выдачей, но и централизованно собирать заправки, задавать лимиты и формировать отчёты, рассматривают связку «колонка + Квота + АЗС-Онлайн». Облачный сервис Гарвекс работает с контроллером Квота: данные передаются через SIM-карту или проводную сеть. При временной потере связи операции сохраняются в памяти контроллера и отправляются на сервер после восстановления соединения.
Два способа интеграции с Квотой
Для автоматизации учёта есть два основных пути: подключить Квоту к сигналам и исполнительным цепям колонки либо заменить её плату управления. Какой вариант применим, определяют инженеры Гарвекс после осмотра колонки или по её паспорту и фотографиям платы.
| Вариант | Как устроено управление | Что важно учесть |
|---|---|---|
| Прямое подключение | Квота считает импульсы с датчика измерителя и управляет насосом и клапанами через реле. | Протоколы связи не используются: подключаются провода от генератора импульсов, пускателя, клапанов и датчика пистолета. |
| Связь по RS-485 | Колонка со своей электроникой считает литры, а Квота обменивается с ней командами и результатом налива. | Поддержка связи именно с КУП-50 или КМАЗС требует проверки. |
| Замена платы | Плату управления колонки заменяют на плату управления ТРК Гарвекс. | Возможность и состав работ определяют после осмотра конкретной колонки. |
Прямое подключение
При прямом подключении импульсы снимают с датчика измерителя, а Квота управляет пускателем двигателя и клапанами. Для работы нужно настроить коэффициент импульсов, тип поста и подключённые устройства. В этой схеме протоколы не применяются: управление выполняется по проводным сигналам и реле.
Важно не путать этот вариант с подключением по RS-485. Прямое подключение не означает, что контроллер использует протокол колонки; он принимает импульсы и управляет исполнительными цепями самостоятельно.
Проверка связи по RS-485
Сам факт наличия интерфейса RS-485 у автоматизированной ТРК ещё не подтверждает её совместимость с Квотой. Для серий Ливенка-М и Ливенка-РВ указан протокол Modbus RTU, но возможность работы контроллера Квота с ним не подтверждена. Инженеры Гарвекс проверяют возможность связи по модели электроники колонки.
Не следует считать протоколы разных производителей одинаковыми только потому, что используется один интерфейс. Если подходящая связь не подтверждается, инженеры оценивают прямое подключение или замену платы.
Как подключить и настроить учёт
- Передайте сведения о колонке. Отправьте инженерам Гарвекс фото шильдика и платы управления, а также паспорт, если он есть. По этим данным предварительно оценивают схему; при необходимости потребуется осмотр.
- Согласуйте способ управления. Инженеры определят, можно ли подключить импульсный датчик, пускатель, клапаны и датчик пистолета напрямую, проверить обмен по RS-485 или рассмотреть замену платы.
- Настройте пост в Квоте. В зависимости от схемы задают тип поста и коэффициент импульсов, указывают насос, клапан и датчик пистолета либо настраивают связь по RS-485.
- Проведите пробный налив. Результат сверяют с мерником и при необходимости корректируют коэффициент. Так проверяют, что учёт контроллера соответствует фактической выдаче.
- Подключите передачу данных. После настройки связи проверяют, что заправки поступают в АЗС-Онлайн.
- Настройте пользователей и отчёты. В сервисе заводят водителей, назначают карты и лимиты, настраивают группы и проверяют отображение операций.

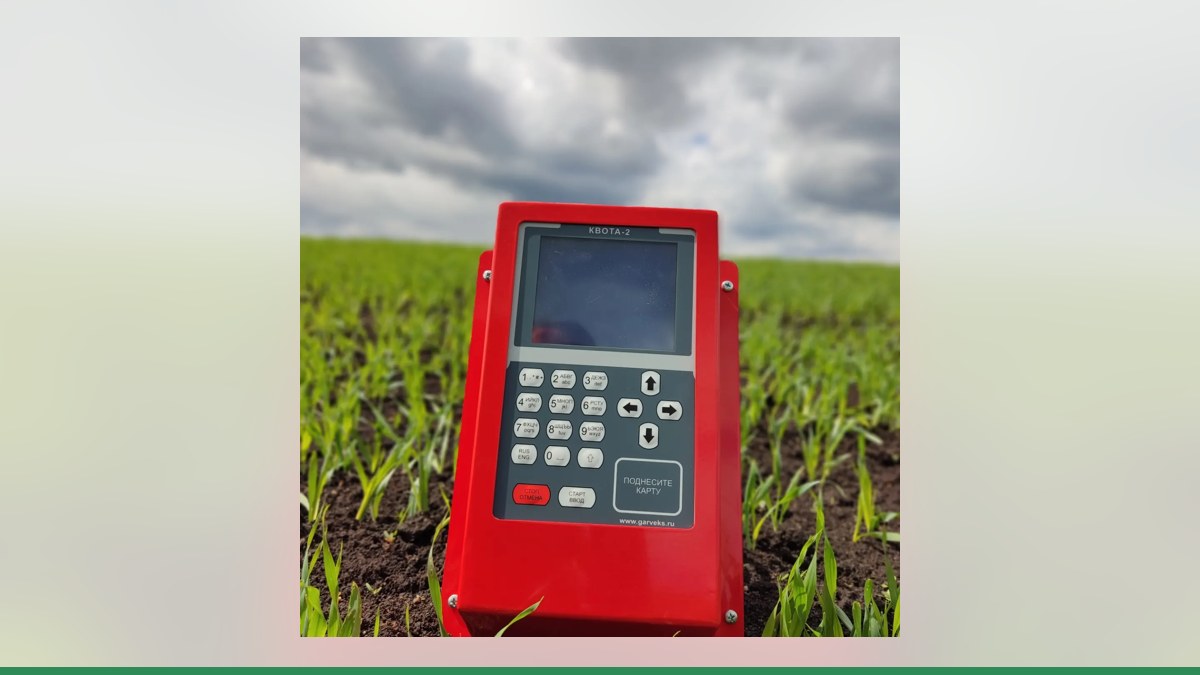

Для учёта с удалённым доступом можно подробнее посмотреть контроллер Квота-2 и сервис АЗС-Онлайн. Решение для объекта с модульной или контейнерной инфраструктурой можно сопоставить с разделом мини-АЗС и КАЗС Гарвекс.
Что проверить до запуска
Уточните, какие задачи должна решать система: только регистрировать заправки или также ограничивать выдачу по водителям и группам. Проверьте, где будет установлен контроллер и каким способом на объекте доступна связь — через SIM-карту или проводную сеть. Не планируйте схему по одному лишь обозначению КУП-50 / КМАЗС: исполнение платы и электрические цепи могут иметь значение для подключения.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Итог: автоматизированная ТРК с КУП-50 или КМАЗС может стать частью системы учёта с Квотой и АЗС-Онлайн, но способ интеграции выбирают после проверки конкретной колонки. Для предварительного подбора отправьте инженерам Гарвекс фото шильдика и платы управления.
