Замена платы управления в ТРК ADAST на плату Гарвекс: когда это оправдано

Колонки ADAST серии V-line — знакомая техника для многих мини-АЗС, КАЗС и ведомственных заправок. Механика и гидравлика у них обычно служат долго, а вот электроника со временем начинает задавать владельцу неприятные вопросы: как встроить колонку в современный учёт топлива, как ограничивать отпуск по водителям и группам, как видеть заправки в отчётах, не перенося их из журнала вручную. На практике обсуждают два пути: подключить контроллер «Квота» напрямую к узлам колонки либо заменить плату управления на решение Гарвекс. Ниже — о том, когда оправдан каждый вариант.

Что нужно понимать про электронику ADAST

ADAST (Чехия, Брно) выпускает топливораздаточные колонки серии V-line: popular, major и minor. К популярной линейке относятся 8991, 8995, 8997, 8999 — с одним или двумя постами выдачи и производительностью 40 или 80 л/мин на пост, а также варианты 8990, 8993, 8994, 8996, 8998. Есть модели V-line major H 46xx и V-line minor 8991.6xx, 8997.6xx.

Конструктивно колонка устроена так: топливо забирает насосный моноблок с фильтром и трёхфазным электродвигателем, затем идёт измеритель объёма с импульсатором (преобразователем оборотов в электрические импульсы), далее клапан ON-OFF и раздаточный кран; отсос паров — опция. Импульсатор бывает двух- или трёхканальным, с выходом типа открытый коллектор.

Считает импульсы электронный счётчик серии ADP (ADP1, ADP2): он же управляет клапанами и двигателем насоса, имеет вход снятия пистолета, вход датчика температуры Pt100 и выход электромеханического сумматора. Цены и калибровка задаются инфракрасной клавиатурой. Импульсатор при этом контролируется: при неисправности счётчик останавливает выдачу и показывает код ошибки.

Связь с системой управления у счётчика — RS-485 с собственным протоколом EASY-CALL. Опционально поддерживаются IFSF (LON или Ethernet), DART, PUMALAN и NARA — через дополнительные модули.

Два пути автоматизации учёта

Первый путь — прямое подключение. Контроллер «Квота» сам считает импульсы генератора импульсов колонки (в настройке задаётся коэффициент «импульсов на литр»), включает насос и клапан через свои реле, следит за датчиком пистолета и останавливает насос, если импульсы пропали. Протоколы связи здесь не используются вообще — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

Второй путь — замена платы управления на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка идёт через меню и по Wi-Fi. Подбор платы делается по осмотру колонки.

Отдельно стоит сказать про RS-485. У колонки со своей электроникой контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат — так «Квота» работает с электроникой «Топаз» и с Квота-Р. Возможность связи по протоколу EASY-CALL по RS-485 с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс. Не стоит переносить это на протоколы других производителей: одинаковыми они не становятся.

Когда замена платы оправдана

Замена платы — это не «улучшение ради улучшения», а решение под конкретную ситуацию. Поводы рассмотреть её такие:

• электроника колонки устарела, а найти квалифицированного специалиста под сервисную инфракрасную клавиатуру и настройку счётчика становится всё сложнее;
• плата неисправна или восстановление нецелесообразно, а запасные части ищутся по каталогам производителя;
• колонку нужно включить в общий контур учёта вместе с другими постами и с облачным сервисом;
• хочется видеть локальный дисплей и кнопки колонки в привычной логике, с понятной настройкой;
• важно получать заправки в сервис АЗС-Онлайн и не терять их при перебоях связи — контроллер хранит операции в памяти и отправляет их на сервер позже.

Когда достаточно прямого подключения

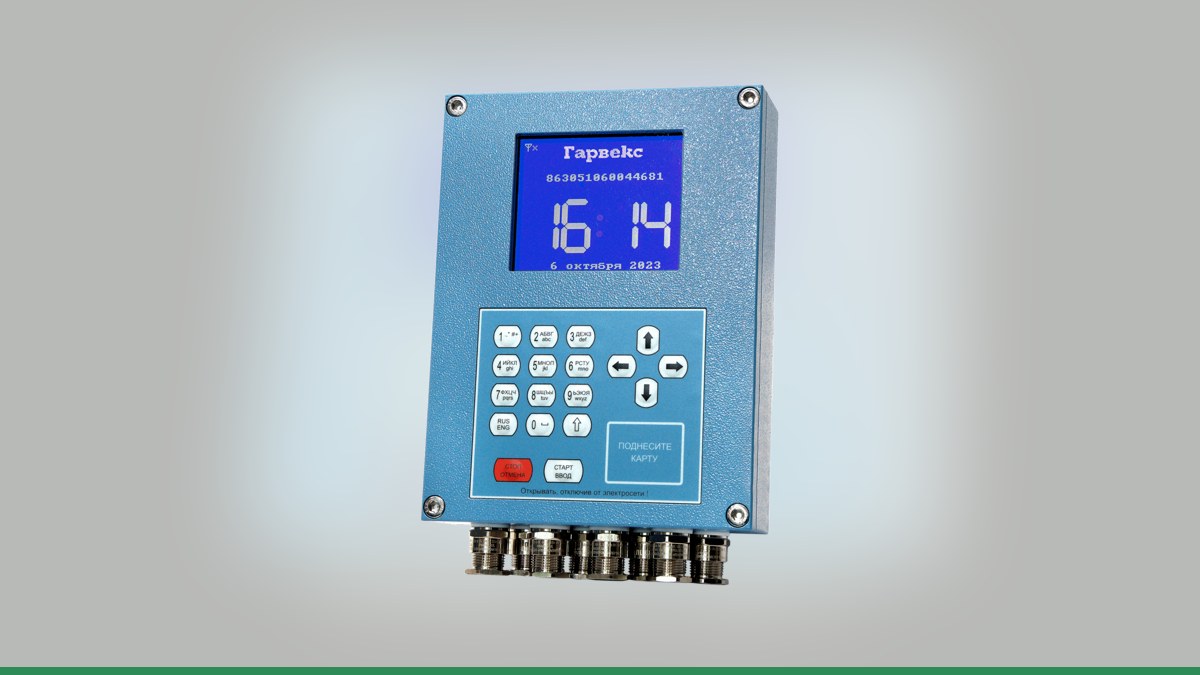

Если счётчик ADP, импульсатор и датчик пистолета исправны, логичнее начать с прямого подключения — оно меньше вмешивается в колонку. Один контроллер контроллер Квота-2 или контроллер Квота-3 может вести один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Квота-1 и Квота-2 устанавливаются вне взрывоопасной зоны, Квота-3 — во взрывозащищённом корпусе и рассчитана на работу от −60 до +50 °C, а совмещать способы можно: например, один пост прямым подключением и ещё три по RS-485.

Как подключить и настроить учёт

1. Соберите исходные данные: фото шильдика и платы колонки — по ним инженеры Гарвекс выбирают схему подключения.
2. Настройте пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета — либо адрес при управлении по RS-485.
3. Проведите пробный налив в мерник и поправьте коэффициент импульсов, если требуется.
4. Подключите связь и проверьте, что заправки приходят в АЗС-Онлайн.
5. Заведите в сервисе водителей, карты, лимиты на водителя и группу, настройте отчёты.

Что помнить про монтаж и поверку

Монтаж и обслуживание колонок ADAST допускаются только для обученного персонала, а саму колонку нельзя устанавливать во взрывоопасной зоне. Линия RS-485 — это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставятся терминирующие резисторы. И главное: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Коротко

Прямое подключение — если родная электроника ADAST исправна и нужен аккуратный контролируемый учёт без глубокого вмешательства. Замена платы — если электроника устарела, не подлежит восстановлению или несовместима с задачами учёта. Вывод о конкретной схеме делают инженеры Гарвекс после осмотра колонки или по паспорту и фото платы, так что универсального ответа «менять или не менять» без осмотра нет.

Чтобы понять, какой вариант подойдёт вашей колонке, отправьте инженерам Гарвекс фото шильдика и платы управления — по ним подберут схему подключения и скажут, хватит ли прямого подключения или потребуется замена платы. Контакты для связи — на странице контакты Гарвекс.
