Прямое подключение ТРК ADAST к контроллеру «Квота»: импульсы, насос, клапан

Колонки ADAST (Чехия, Брно) серии V-line — popular, major и minor — часто встречаются на мини-АЗС, КАЗС и ведомственных заправках. Внутри у такой колонки уже есть собственный учёт: электронный счётчик ADP считает импульсы измерителя объёма, управляет клапаном и двигателем насоса. Когда владелец хочет видеть все заправки в единой системе, возникает вопрос, как связать эту механику с контроллером учёта топлива «Квота». Проще говоря, всё сводится к связке: генератор импульсов ADAST — подключение контроллера — насос и клапан. Разберём это по порядку.

Что находится внутри колонки ADAST

Понимание устройства колонки помогает выбрать схему. В серии V-line топливо забирает насосный моноблок с фильтром и трёхфазным электродвигателем. Дальше поток проходит через измеритель объёма с импульсатором — преобразователем оборотов в электрические импульсы. Затем стоят клапан ON-OFF и раздаточный кран; отсос паров — опция.

Несколько важных деталей:

• импульсатор бывает двухканальный или трёхканальный, с выходом типа «открытый коллектор»;
• счётчики серии ADP (ADP1, ADP2) считают импульсы, управляют клапанами и двигателем насоса;
• у счётчика есть вход снятия пистолета, вход датчика температуры Pt100 и выход электромеханического сумматора;
• цены и калибровка задаются инфракрасной клавиатурой;
• импульсатор контролируется: при неисправности счётчик останавливает выдачу и показывает код ошибки.

Отсюда и растёт идея прямого подключения: раз импульсы уже есть на выходе импульсатора, их можно снимать и считать внешним контроллером, а насосом и клапаном управлять своими реле.

Два способа, которыми «Квота» работает с колонкой

Важно не путать два принципиально разных подхода.

Прямое подключение

Контроллер сам считает импульсы генератора импульсов колонки. В настройке задаётся коэффициент «импульсов на литр». Насос и клапан «Квота» включает через свои реле, следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали. Протоколы связи здесь не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

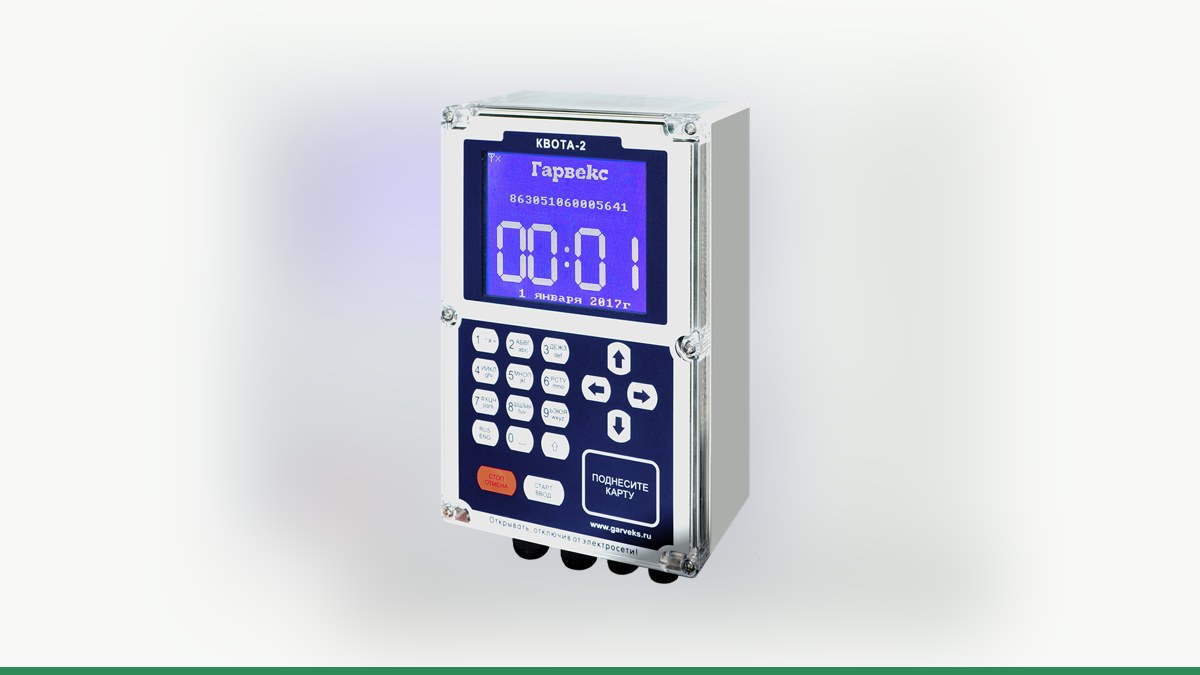

На один контроллер Квота-2 или контроллер Квота-3 приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Управление по RS-485

Здесь у колонки работает своя электроника, она сама считает литры, а «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так контроллер работает с колонками с электроникой «Топаз» и с Квота-Р. По RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4. Способы можно совмещать: например, один пост прямым подключением и ещё три по RS-485.

У колонок ADAST связь с системой управления реализована через интерфейс RS-485 и собственный протокол EASY-CALL; опционально счётчик поддерживает IFSF (LON или Ethernet), DART, PUMALAN и NARA через дополнительные модули. Возможность связи ADAST по EASY-CALL с контроллером «Квота» не подтверждена — это проверяют инженеры Гарвекс. Ставить знак равенства между протоколами разных производителей нельзя.

Сравнение вариантов

Линия RS-485 — это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставятся терминирующие резисторы.

Как подключить и настроить учёт

Порядок работ выглядит так:

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента.
4. Подключение связи и проверка, что заправки приходят в сервис АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Облачный сервис даёт лимиты топлива на водителя и группу, авторизацию по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграцию с 1С и мониторинг транспорта. Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть; если связь пропала, заправки хранятся в памяти контроллера и уходят на сервер позже.

Если электроника не подходит — замена платы

Третий путь — заменить устаревшую или несовместимую электронику колонки на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка ведётся через меню и по Wi-Fi. Подбор делается по осмотру колонки.

Безопасность и поверка

Монтаж и обслуживание колонок ADAST допускаются только для обученного персонала, а саму колонку нельзя устанавливать во взрывоопасной зоне. Контроллеры Квота-1 и Квота-2 устанавливаются вне взрывоопасной зоны, у Квота-3 — взрывозащищённый корпус. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Вывод

Прямое подключение ТРК ADAST к контроллеру «Квота» — это работа с генератором импульсов, реле насоса, клапаном и датчиком пистолета, без протоколов обмена. Схема подходит, когда нужно вести учёт в «Квоте», не полагаясь на штатный счётчик ADP. Если же электроника колонки исправна и совместима, рассматривают RS-485 — но для ADAST такую возможность ещё предстоит проверить.

Какой вариант сработает на вашей колонке, заранее не скажет никто: решение принимают инженеры Гарвекс после осмотра колонки или по паспорту и фото платы. Отправьте фото шильдика и платы через контакты Гарвекс — вам подберут схему подключения и помогут с настройкой поста.
